Назначение соединителя

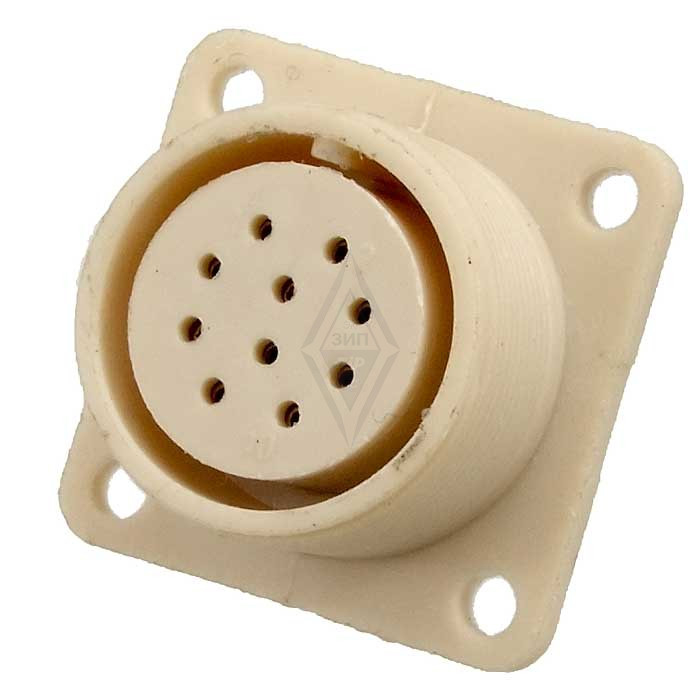

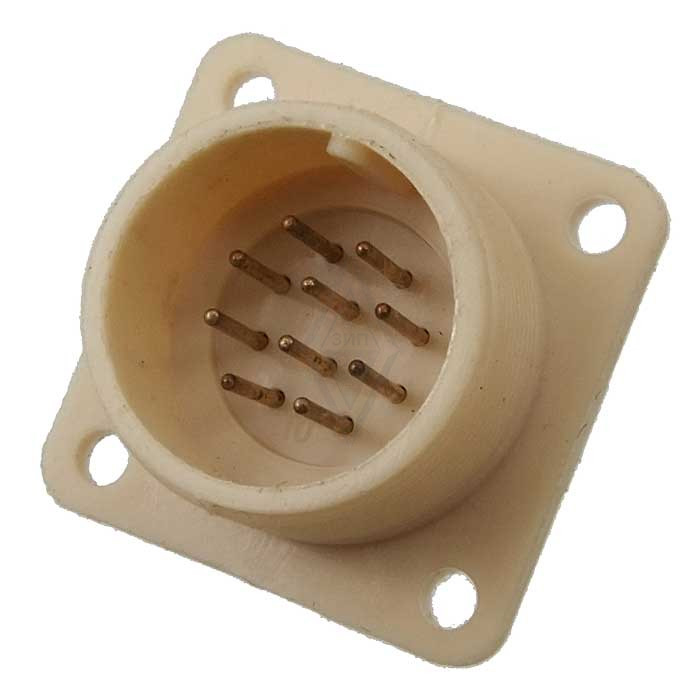

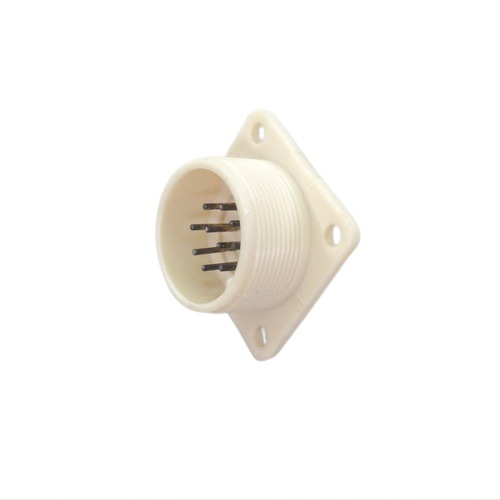

ОНЦ-РГ-09-10/22-В7 представляет собой блочную вилку — цилиндрический низкочастотный соединитель, предназначенный для монтажа на панель или блок. Со стороны кабеля с таким изделием сочленяется кабельная розетка. Основное назначение — обеспечение надёжного электрического соединения в цепях низкой частоты там, где требуется герметичность, стойкость к вибрации и перепадам температуры.

Год выпуска изделия — 1991. Фактическая маркировка, нанесённая на корпус, — ОНЦ-РГ-09-10/22-В. Это важно учитывать при подборе ответной части и при идентификации изделия на складе или в составе готового оборудования.

Подтверждённые особенности и характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Они описывают электрические, механические и эксплуатационные свойства изделия.

• Тип соединителя: блочная вилка, то есть разъём, монтируемый на панель или блок и сочленяемый с кабельной розеткой.
• Количество контактов: 10 штыревых контактов мужского типа.
• Номинальный ток на контакт: до 3 А для контактов типоразмера, эквивалентного 22 AWG.
• Номинальное рабочее напряжение: до 500 В переменного или постоянного тока.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Степень защиты: герметичное исполнение, обеспечивающее высокую защиту от пыли и влаги; в сочленённом состоянии соответствует IP67.
• Износостойкость: не менее 500 циклов сочленения и расчленения.
• Способ монтажа контактов: объёмный, под пайку проводников.
• Метод сочленения: резьбовой.
• Поляризация корпуса: одношпоночная, что исключает неправильное сочленение.
• Материал корпуса: алюминиевый сплав с анодированием или кадмированием.
• Материал контактов: латунь или бронза с покрытием золотом или серебром.

Электрические параметры

Соединитель рассчитан на рабочее напряжение до 500 В и ток до 3 А на контакт. Такое сочетание делает его пригодным для цепей питания и сигнальных линий низкой частоты. Десять штыревых контактов обеспечивают передачу нескольких независимых сигналов или цепей питания через один разъём.

Механические и климатические параметры

Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную ориентацию ответной части. Герметичное исполнение и рабочий диапазон от минус 60 до плюс 100 градусов Цельсия позволяют применять изделие в тяжёлых условиях эксплуатации. Ресурс не менее 500 циклов сочленения-расчленения достаточен для большинства задач, где разъём подключается периодически, а не ежедневно.

Применение

Благодаря сочетанию герметичности, стойкости к вибрации, влаге, пыли и перепадам температур соединитель ОНЦ-РГ-09-10/22-В7 востребован в следующих областях:

1. Радиоэлектронная аппаратура общего и специального назначения.
2. Системы связи и телекоммуникации.
3. Измерительное и контрольное оборудование.
4. Промышленные автоматизированные системы и устройства.
5. Оборудование, эксплуатируемое в условиях повышенной вибрации, влажности, пыли и перепадов температур, где требуется надёжное и герметичное низкочастотное соединение.
6. Военная и авиационная техника.

Особенности подбора и монтажа

При подборе ответной части следует ориентироваться на фактическую маркировку ОНЦ-РГ-09-10/22-В и на тип «блочная вилка»: сочленение выполняется с кабельной розеткой соответствующего типоразмера. Монтаж контактов производится объёмным способом, под пайку проводников. Перед пайкой необходимо учитывать ограничение по току до 3 А на контакт и сечение проводника, эквивалентное 22 AWG.

Корпус из алюминиевого сплава с анодированием или кадмированием и контакты из латуни или бронзы с золотым либо серебряным покрытием обеспечивают коррозионную стойкость и стабильное переходное сопротивление. Для сохранения герметичности уровня IP67 сочленение должно быть выполнено до упора по резьбе, без повреждения уплотнительных элементов.

Изделие выпущено в 1991 году. При использовании длительно хранившегося или бывшего в эксплуатации соединителя рекомендуется проверить состояние контактов, целостность покрытия и уплотнений, а также плавность хода резьбы перед установкой в ответственное оборудование.
