Назначение

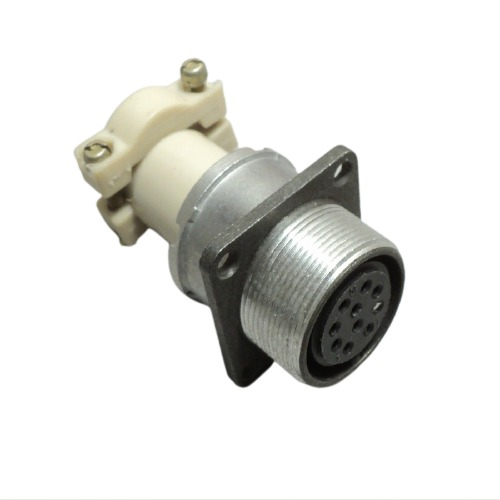

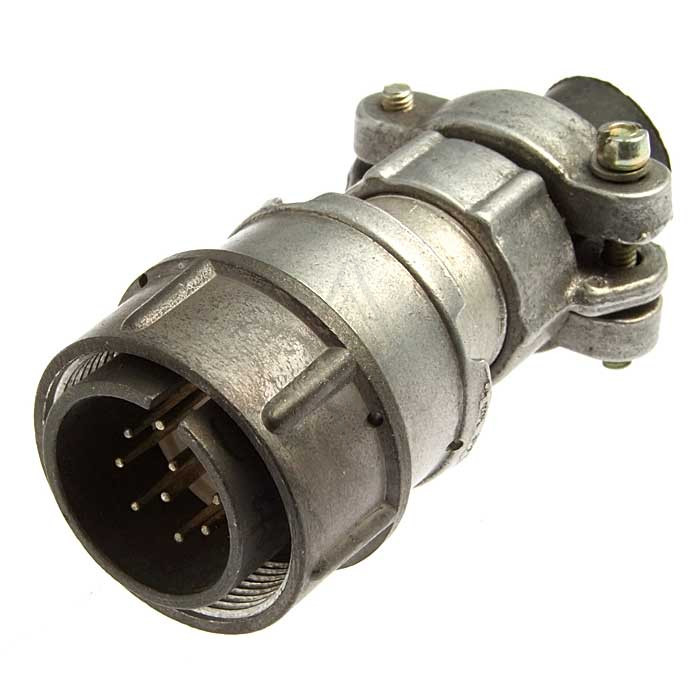

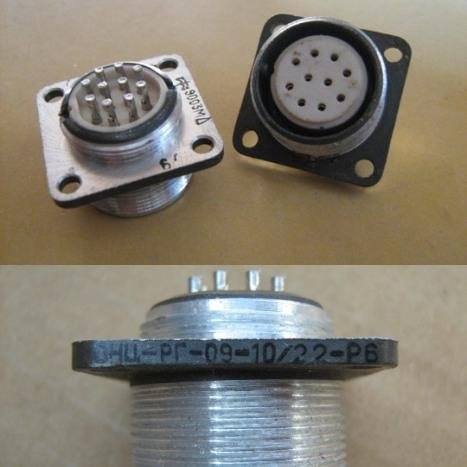

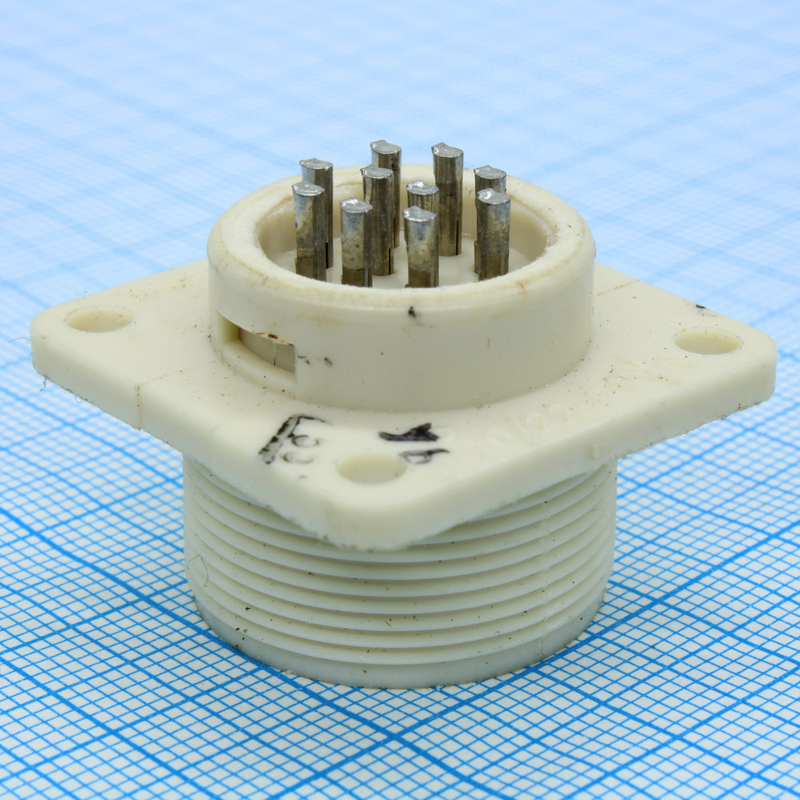

ОНЦ-РГ-09-10/22-В6 «5» — низкочастотный цилиндрический соединитель, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в приборных и кабельных соединениях электрооборудования, где требуется стабильный контакт в жёстких температурных условиях. Соединитель относится к категории ОНЦ и поставляется с приёмкой «5».

Подтверждённые особенности и характеристики

Конструкция соединителя обеспечивает механическую прочность и предсказуемое поведение при эксплуатации в составе ответственных электрических цепей. Ниже перечислены подтверждённые параметры изделия.

• Тип: низкочастотный цилиндрический соединитель.
• Количество контактов: 10.
• Условный размер корпуса: 22 мм.
• Диаметр контактов: 1,0 мм.
• Максимальное рабочее напряжение: до 500 В.
• Рабочий ток на контакт: от 2,5 до 15 А в зависимости от модели и условий эксплуатации.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Количество сочленений: до 500 циклов.
• Герметичность: негерметичное исполнение.
• Тип соединения корпусов: резьбовое.
• Поляризация: одношпоночная.
• Покрытие контактов: никель.
• Приёмка: «5».

Расшифровка обозначения

Обозначение ОНЦ-РГ-09-10/22-В6 читается последовательно. ОНЦ-РГ-09 указывает на тип изделия — низкочастотный цилиндрический соединитель. Число 10 обозначает количество контактов, число 22 — условный размер корпуса в миллиметрах. Буква В означает вилку. Цифра 6 указывает на конкретное конструктивное исполнение — приборную или кабельную часть с особыми патрубками либо без них.

Конструкция и монтаж

Соединитель выполнен в климатическом исполнении УХЛ и рассчитан на внутреннюю установку. Монтаж возможен объёмный или пайкой. Изделие подходит для экранированных и неэкранированных кабелей. Предусмотрена совместимость с заглушками серии 2РМТ. Резьбовое соединение корпусов в сочетании с одношпоночной поляризацией исключает неправильную стыковку и обеспечивает устойчивость к вибрационным нагрузкам. Никелевое покрытие контактов снижает переходное сопротивление и защищает контактные поверхности от окисления.

Условия эксплуатации

Рабочий диапазон температур от минус 60 до плюс 70 градусов Цельсия позволяет применять соединитель в составе оборудования, работающего на открытом воздухе и в неотапливаемых помещениях. Ресурс до 500 циклов сочленения достаточен для узлов, подвергающихся периодическому подключению и отключению в процессе обслуживания.

Применение

ОНЦ-РГ-09-10/22-В6 «5» используется в приборных и кабельных соединениях различного электрооборудования. Основные области применения:

1. Соединение электрических цепей постоянного и переменного тока частотой до 3 МГц.
2. Коммутация цепей управления, питания и сигнализации в приборах и шкафах.
3. Кабельные сборки, работающие при низких и умеренных температурах.
4. Внутренний монтаж в климатическом исполнении УХЛ.

Изделие совместимо с экранированными и неэкранированными кабелями, а также с заглушками серии 2РМТ, что упрощает построение законченных кабельных линий. Наличие приёмки «5» подтверждает соответствие изделия требованиям, предъявляемым к соединителям данной категории. Конкретные значения рабочих токов и напряжений определяются моделью и условиями эксплуатации, поэтому при подборе следует руководствоваться указанными пределами: напряжение до 500 В и ток на контакт от 2,5 до 15 А. Производитель в предоставленных данных не указан.
