Назначение и область применения

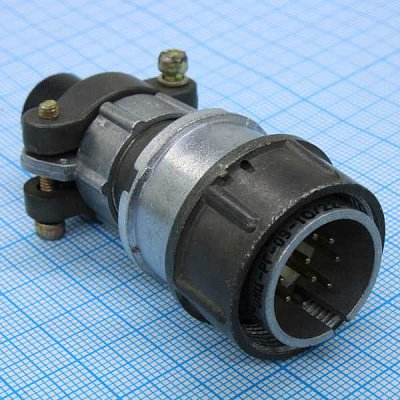

ОНЦ-РГ-09-10/22-В2 — это низкочастотный цилиндрический малогабаритный разъём, предназначенный для работы в цепях постоянного и переменного тока. Изделие относится к серии ОНЦ-РГ-09 и состоит из двух ответных частей: вилки и розетки. Сочленение выполняется резьбовым способом, что обеспечивает механически надёжную фиксацию и защиту от самопроизвольного разъединения при вибрациях и внешних воздействиях.

Конструкция разъёма предусматривает одношпоночную поляризацию корпусов, исключающую неправильное соединение вилки и розетки. Разъём относится к негерметичным соединителям для внутреннего монтажа и может применяться как в приборном, так и в кабельном исполнении. Это делает его универсальным решением для подключения экранированных и неэкранированных кабелей внутри радиоэлектронной аппаратуры.

Основная область применения — радиоэлектронная аппаратура, приборостроение и устройства, где требуется компактный соединитель с надёжным механическим креплением. Серия ОНЦ-РГ-09 рассчитана на работу в цепях с частотой до 3 МГц и напряжением до 500 В. Рабочий ток на контакт составляет от 2,5 А до 7,5 А в зависимости от конкретного исполнения контактов.

Технические особенности и конструкция

Разъём ОНЦ-РГ-09-10/22-В2 обладает следующими подтверждёнными характеристиками:

• Тип: цилиндрический низкочастотный соединитель
• Состав: вилка и розетка
• Способ сочленения: резьбовое
• Поляризация: одношпоночная
• Покрытие контактов: никель
• Количество контактов: 10
• Условный размер корпуса: 22 мм

Обозначение «10/22» в маркировке указывает на десять контактов и условный диаметр корпуса 22 мм. Буква «В2» обозначает конкретное исполнение внутри серии ОНЦ-РГ-09, а не отдельный класс разъёмов. При подборе аналогов или замене следует обращать внимание на эту маркировку, поскольку разновидности серии могут различаться по поляризации, исполнению корпуса и способу монтажа.

Никелевое покрытие контактов обеспечивает стабильное электрическое соединение и защиту контактных поверхностей от окисления в нормальных условиях эксплуатации. Резьбовая фиксация гарантирует плотное прилегание ответных частей и стабильность соединения при механических нагрузках.

Монтаж и подключение

Разъём предназначен для внутреннего монтажа и может использоваться в двух основных вариантах установки:

1. Приборное исполнение — установка на корпус устройства с фиксацией через монтажное отверстие
2. Кабельное исполнение — оконечивание кабеля с последующим соединением с ответной частью

При монтаже следует учитывать, что контакты имеют никелевое покрытие и рассчитаны на ток до 7,5 А на контакт в зависимости от конкретного типа контакта. Для подключения экранированных кабелей требуется обеспечить надёжный контакт экранирующей оплётки с корпусом разъёма.

Рекомендации по подбору и совместимость

При замене или подборе аналога необходимо сверять следующие параметры:

• Количество контактов — 10
• Диаметр контактов и их расположение
• Условный размер корпуса — 22 мм
• Тип исполнения — В2
• Способ монтажа — приборный или кабельный

Критически важна совместимость вилки и розетки. Внешне похожие разъёмы серии ОНЦ-РГ-09 могут иметь разную поляризацию и исполнение, поэтому при комплектации необходимо использовать ответные части с одинаковой маркировкой. Одношпоночная поляризация исключает ошибочное соединение, но только при условии правильного подбора вилки и розетки из одной серии.

Разъём подходит для применения в цепях постоянного и переменного тока с напряжением до 500 В и частотой до 3 МГц, что подтверждается техническими данными серии ОНЦ-РГ-09. При работе на высоких токах следует учитывать допустимую нагрузку на контакт и обеспечивать соответствующий теплоотвод.
