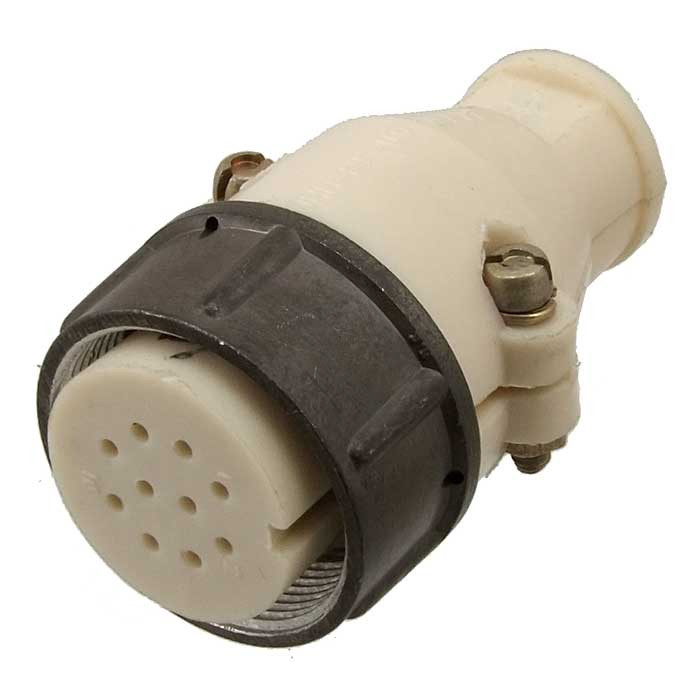

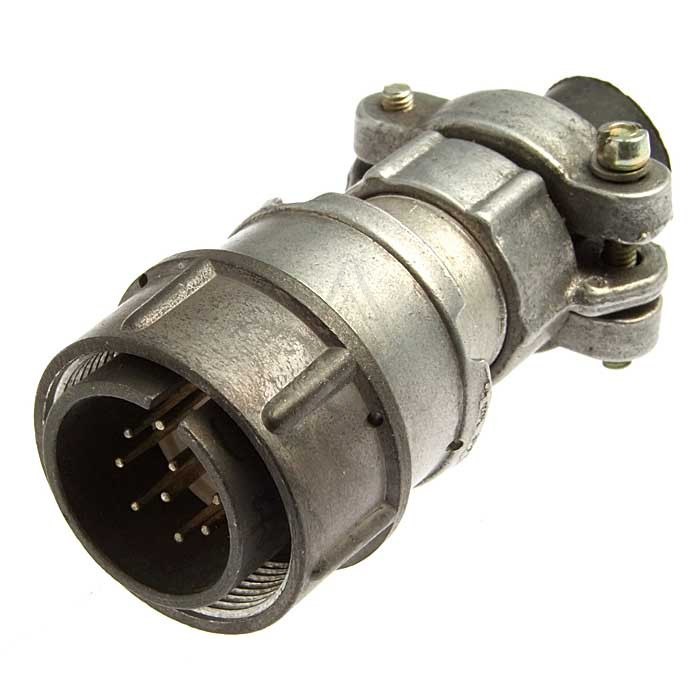

Назначение соединителя ОНЦ-РГ-09-10/22-В18 «5»

ОНЦ-РГ-09-10/22-В18 «5» — это цилиндрический низкочастотный многоконтактный электрический соединитель, предназначенный для коммутации низкочастотных электрических цепей в радиоэлектронной аппаратуре различного назначения. Изделие относится к серии ОНЦ-РГ-09 и имеет модификацию 10/22, то есть оснащено 10 контактами. Соединитель применяется там, где требуется надёжное электрическое соединение при умеренных механических и климатических нагрузках.

Маркировка В18 указывает на определённое исполнение корпуса, а приёмка «5» подтверждает соответствие изделия установленным требованиям качества. Поставляется соединитель без накидных гаек, поэтому для фиксации ответной части гайку необходимо приобретать отдельно, если она не входит в комплект конкретной модификации.

Подтверждённые особенности конструкции

Корпус соединителя изготовлен из термореактивной пластмассы. Этот материал обеспечивает хорошие диэлектрические свойства, малый вес изделия и устойчивость к некоторым химическим воздействиям. Вид сочленения — резьбовой, что гарантирует надёжную механическую фиксацию соединителей между собой.

Контактная группа модификации 10/22 включает 10 контактов. В рамках серии ОНЦ-РГ-09 доступны варианты с числом контактов от 4 до 50, что позволяет подобрать подходящий соединитель под конкретную задачу. Контакты, как правило, имеют позолоченное или посеребрённое покрытие, которое обеспечивает низкое переходное сопротивление и защиту от коррозии.

Электрические параметры

• Рабочее напряжение: до 200–700 В переменного или постоянного тока в зависимости от конкретной контактной группы и изоляции.
• Рабочий ток: до 1–10 А на контакт в зависимости от размера и типа контакта.
• Сопротивление изоляции: не менее 1000 МОм.
• Сопротивление контактов: не более 5 мОм.

Климатические условия эксплуатации

• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия, для некоторых исполнений — до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.
• Атмосферное давление: до 750 миллиметров ртутного столба.

Применение соединителей серии ОНЦ-РГ-09

Соединители ОНЦ-РГ-09 широко используются в различных областях радиоэлектронной аппаратуры для коммутации низкочастотных электрических цепей. Они применяются в системах промышленной автоматизации, для подключения датчиков, исполнительных механизмов и блоков управления.

Изделия находят применение в измерительной технике, приборостроении и в составе контрольно-измерительных приборов. Также они используются в стационарных и переносных устройствах общего назначения, включая телекоммуникационное оборудование и системы связи, где требуется надёжное соединение при умеренных механических и климатических нагрузках.

Совместимые компоненты и аналоги

Для серии ОНЦ-РГ-09 доступны следующие компоненты и аналоги:

• ОНЦ-РГ-09-4/14
• ОНЦ-РГ-09-7/18
• ОНЦ-РГ-09-10/22
• ОНЦ-РГ-09-19/24
• ОНЦ-РГ-09-19/27
• ОНЦ-РГ-09-24/27
• ОНЦ-РГ-09-32/30
• ОНЦ-РГ-09-32/33
• ОНЦ-РГ-09-45/39
• ОНЦ-РГ-09-45/42
• ОНЦ-РГ-09-50/42

К разъёмам ОНЦ-РГ-09 выпускаются следующие комплектующие: втулка резиновая с шайбой, гайка накидная металлическая, гайка неэкранированная на хвостовик металлическая, гайка патрубка, головка розетки, головка вилки, зажим, патрубок угловой металлический, патрубок прямой металлический.
