Назначение

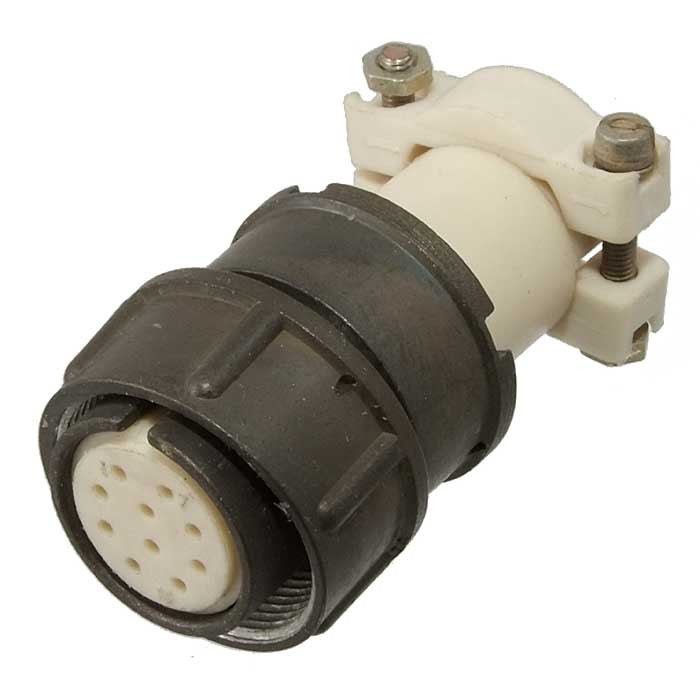

ОНЦ-РГ-09-10/22-В17 — это кабельная вилка серии ОНЦ-РГ (общепромышленный низкочастотный цилиндрический разъем герметичный). Изделие предназначено для создания надежного электрического соединения между кабелем и ответной частью разъема в составе промышленного, измерительного, телекоммуникационного и транспортного оборудования.

Вилка применяется там, где требуется передача сигналов и питания при воздействии пыли, влаги, вибраций и ударных нагрузок. Байонетное сочленение обеспечивает быстрое соединение и надежную фиксацию с ответной частью.

Подтвержденные особенности

Конструкция и присоединение

• Тип соединителя: кабельная вилка (plug).
• Серия: ОНЦ-РГ.
• Количество контактов: 10.
• Тип контактов: штыревые.
• Условный размер корпуса: 22.
• Отечественный типоразмер корпуса: 22.
• Тип сочленения: байонетное.

Защита и материалы

• Высокая степень защиты от пыли и влаги, в сочлененном состоянии часто соответствует IP67 или IP68.
• Корпус из алюминиевого сплава с защитным покрытием.
• Контакты из медных сплавов с износостойким покрытием, например золотом или серебром.
• Срок службы: не менее 500 циклов сочленения-расчленения.

Электрические и эксплуатационные параметры

• Номинальное рабочее напряжение: до 700 В переменного тока.
• Номинальный ток на контакт: от 1.5 А до 5 А в зависимости от диаметра контакта.
• Диапазон рабочих температур: как правило, от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Высокая вибро- и ударостойкость, устойчивость к механическим нагрузкам.

Применение

Разъем востребован в промышленном оборудовании и системах автоматизации: для подключения датчиков, исполнительных устройств, панелей управления и промышленных контроллеров в условиях повышенной запыленности, влажности и вибраций.

В измерительной и контрольной технике изделие применяется в лабораторном, полевом и технологическом оборудовании, где требуется надежное электрическое соединение для передачи сигналов и питания.

В телекоммуникационном оборудовании вилка используется для коммутации сигналов в защищенных стационарных и мобильных системах связи.

На транспорте разъем применяется в железнодорожном транспорте, спецтехнике, включая строительную и сельскохозяйственную, а также на морском и речном флоте, где необходима устойчивость к вибрациям, ударам и атмосферным воздействиям.

В системах безопасности и видеонаблюдения изделие обеспечивает питание и передачу данных в уличных камерах, системах контроля доступа и других защищенных устройствах.

В энергетике разъем используется в системах управления и сигнализации низковольтных цепей, а также для подключения вспомогательного оборудования.

Комплектация и совместимость

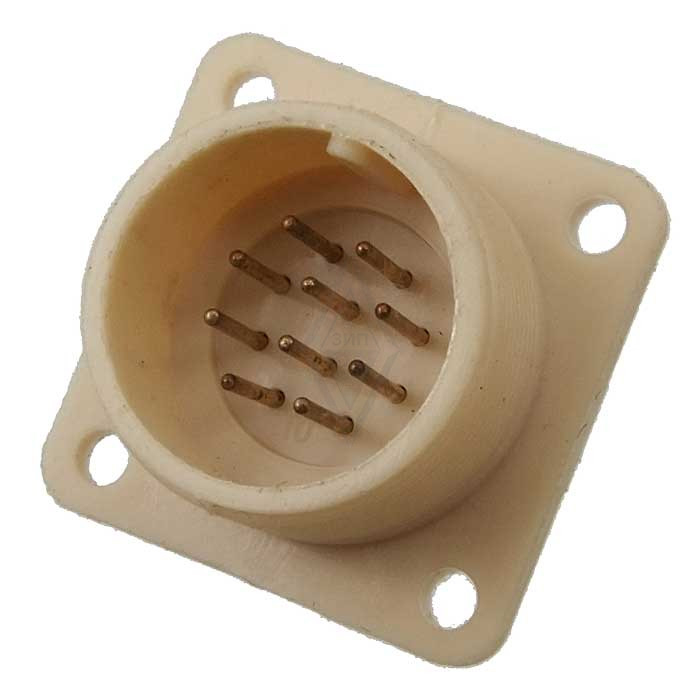

Вилка ОНЦ-РГ-09-10/22-В17 совместима с ответными частями серии ОНЦ-РГ соответствующего типоразмера корпуса 22 с байонетным сочленением. Для монтажа на кабель необходимо учитывать диаметр кабеля и тип контактов. Комплектация и наличие подтверждаются данными каталога.

Артикул изделия: 7321. Категория: ОНЦ. Производитель в предоставленных данных не указан.
