Назначение соединителя ОНЦ-РГ-09-10/22-В15

ОНЦ-РГ-09-10/22-В15 — низкочастотный цилиндрический электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии ОНЦ и применяется в составе приборных и кабельных соединений, в том числе в экранированных и неэкранированных линиях передачи сигнала.

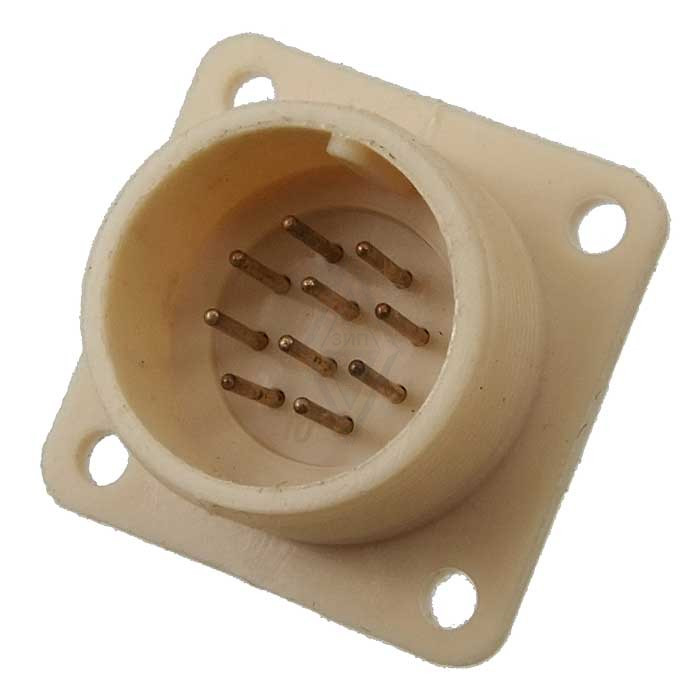

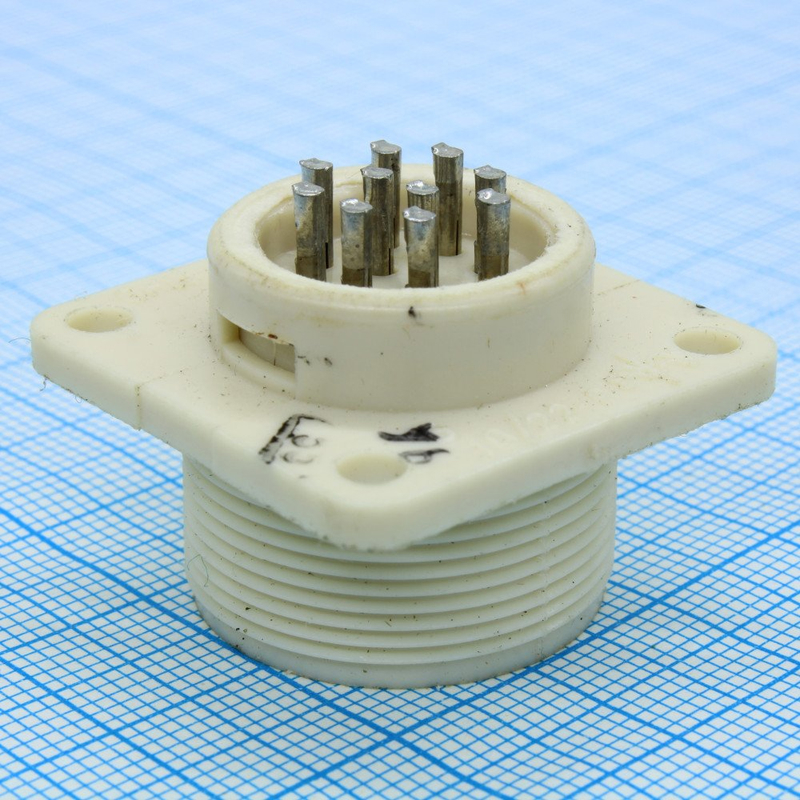

По конструктивному исполнению это вилка с десятью контактами и условным размером корпуса 22 миллиметра. Соединитель рассчитан на эксплуатацию в составе электронного и электротехнического оборудования, где требуется компактное разъёмное соединение с возможностью многократной коммутации.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в соответствии с описанием изделия.

• Максимальное рабочее напряжение — до 500 В.
• Ток на контакт — от 2,5 до 15 А в зависимости от условий эксплуатации.
• Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия.
• Климатическое исполнение — УХЛ, для умеренно холодного климата и пониженного атмосферного давления.
• Число контактов — 10, диаметр контактов — 1 миллиметр.
• Сопротивление изоляции — не менее 5000 МОм.
• Наработка — не менее 10000 часов.
• Стойкость к вибрациям — до 1500 метров на секунду в квадрате одиночного действия.
• Ресурс резьбового соединения — до 500 циклов.
• Габаритные размеры — около 25 на 24 на 24 миллиметра.

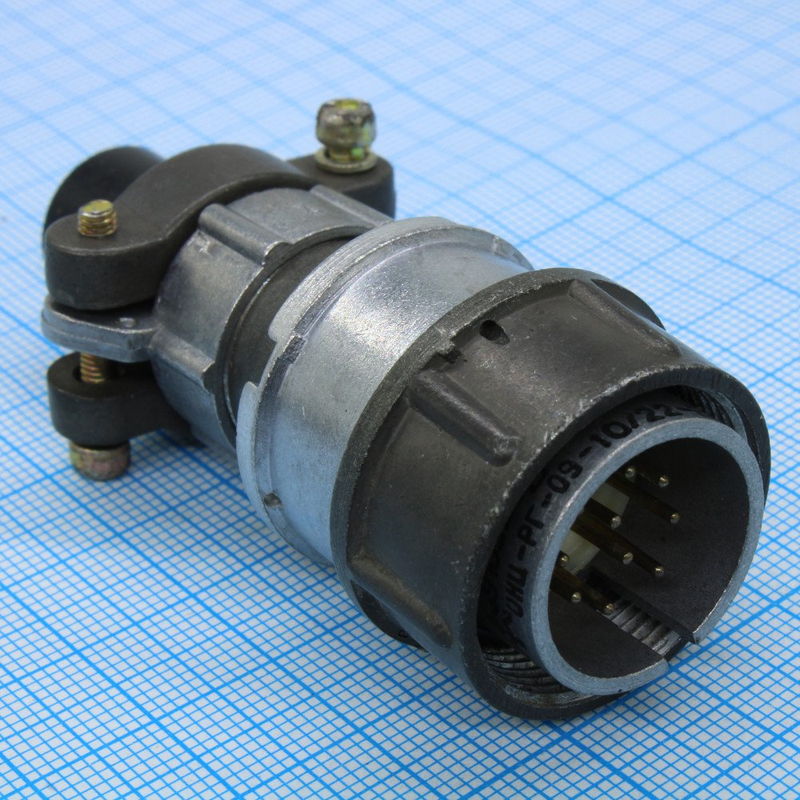

Соединитель выполнен негерметичным. Монтаж возможен пайкой либо объёмным внутренним способом. Корпусное обозначение В указывает на исполнение в виде вилки, а индекс 15 — на кабельную экранированную часть с угловым кожухом (патрубком).

Расшифровка обозначения и применение

Маркировка ОНЦ-РГ-09-10/22-В15 читается последовательно: ОНЦ-РГ-09 — обозначение серии, 10 — количество контактов, 22 — условный размер корпуса в миллиметрах, В — вилка, 15 — исполнение кабельной экранированной части с угловым патрубком. Такая расшифровка позволяет быстро подобрать совместимое ответное изделие и оценить компоновочные возможности при монтаже.

Область применения охватывает приборные и кабельные подключения в составе радиоэлектронной аппаратуры, измерительных и управляющих устройств. Соединитель подходит как для экранированных, так и для неэкранированных линий, что делает его универсальным решением для передачи низкочастотных сигналов и питания в пределах заявленных электрических параметров.

При подборе следует учитывать климатическое исполнение УХЛ, негерметичность конструкции и ограничение по частоте до 3 МГц. Для эксплуатации в условиях повышенной влажности или агрессивной среды без дополнительной защиты изделие не предназначено, поскольку герметичность в его конструкции не предусмотрена.

Краткая сводка

1. Тип изделия — низкочастотный цилиндрический соединитель, вилка.
2. Серия — ОНЦ, условный размер корпуса 22 миллиметра.
3. Количество контактов — 10, диаметр контактов 1 миллиметр.
4. Напряжение — до 500 В, ток на контакт от 2,5 до 15 А.
5. Температурный диапазон — от минус 60 до плюс 70 градусов Цельсия.
6. Монтаж — пайка или объёмный внутренний.
