Назначение соединителя

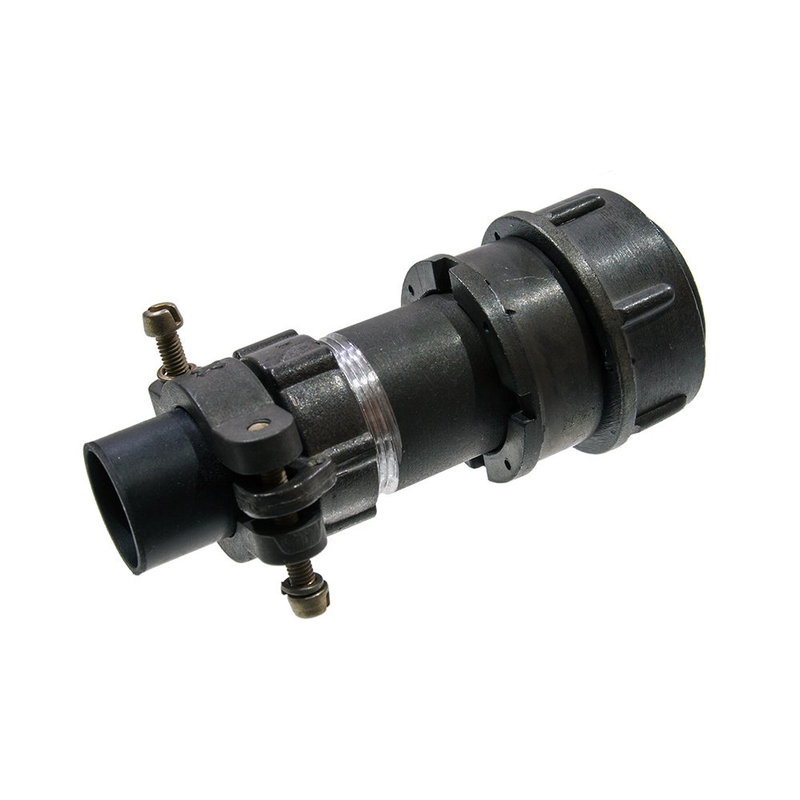

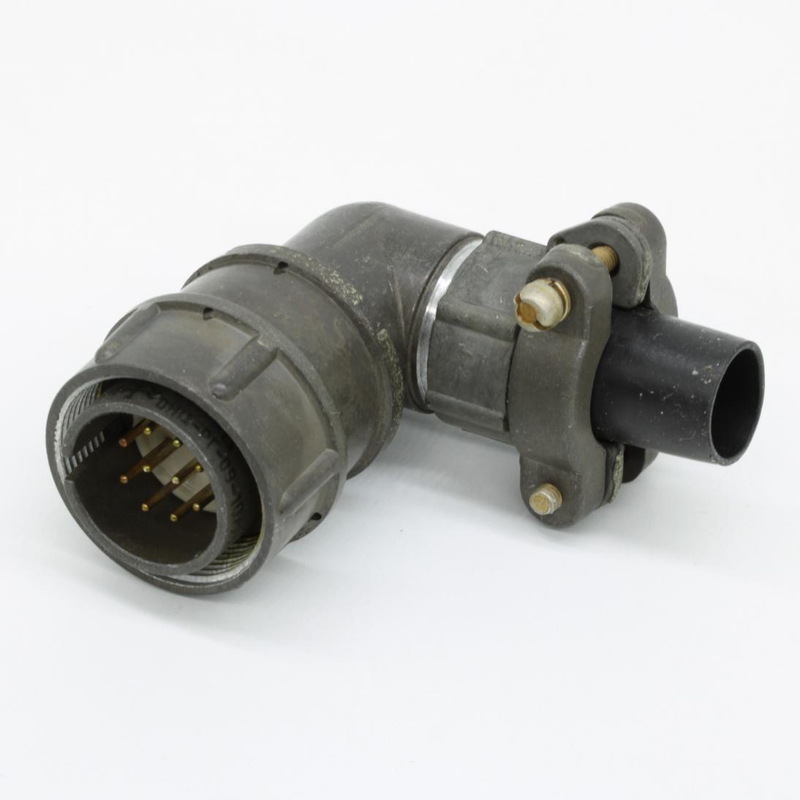

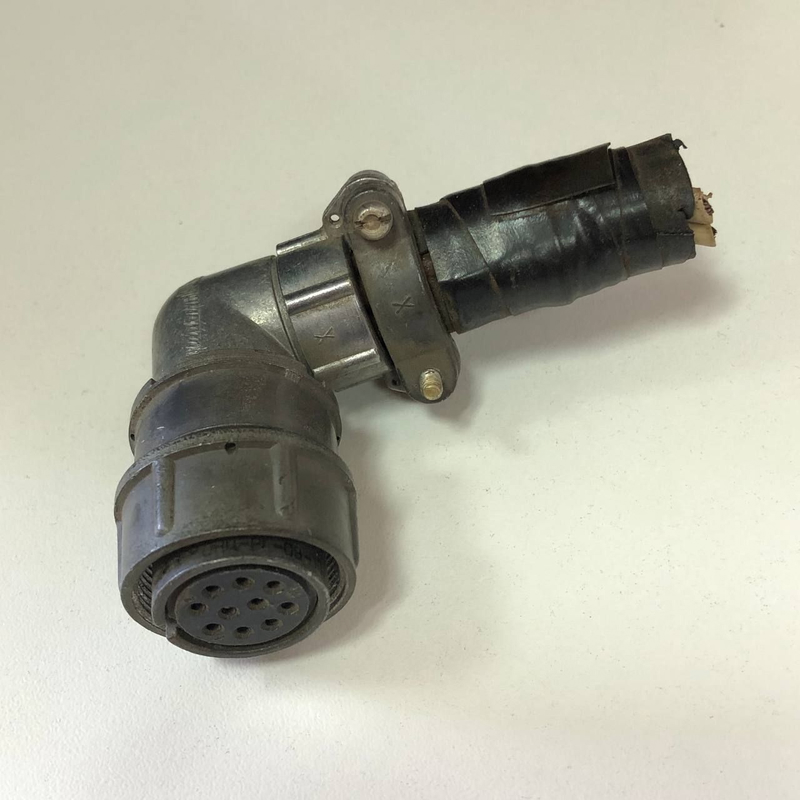

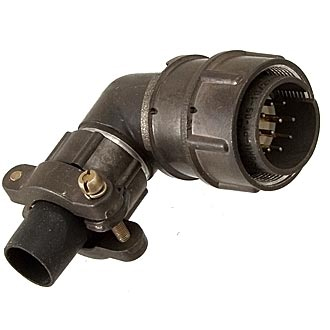

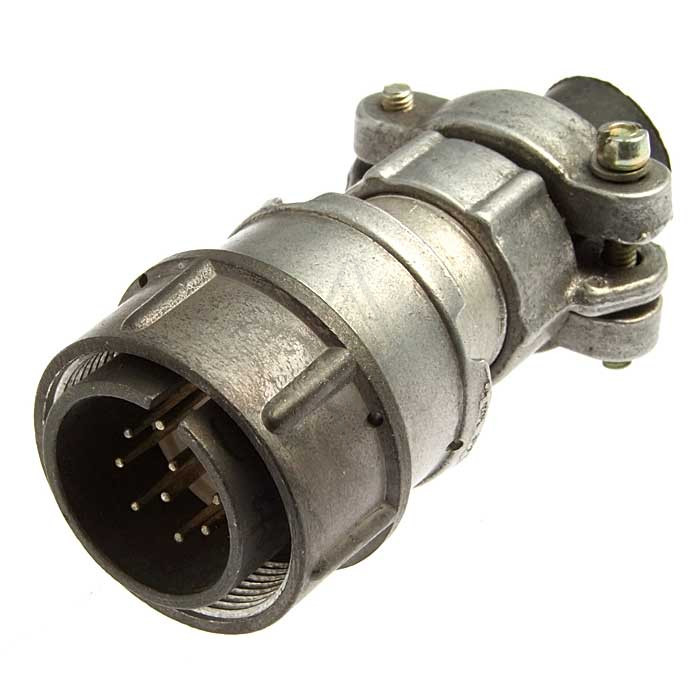

ОНЦ-РГ-09-10/22-В14 — кабельная вилка из серии цилиндрических низкочастотных соединителей российского производства завода «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока, в том числе высокочастотных сигналов с частотой до порядка 3 МГц. Вилка применяется в электронной и радиоэлектронной аппаратуре, включая промышленные и военные изделия, где требуется надёжное экранированное соединение в условиях механических нагрузок.

Конструкция и материалы

Соединитель относится к типу кабельных вилок серии ОНЦ-РГ-09 с условным размером корпуса 22. Контактная группа включает 10 штыревых круглых контактов диаметром 1 мм. Монтаж выполняется пайкой в объёмном корпусе; вилка оснащена прямым патрубком для ввода кабеля.

• Контакты изготовлены из латуни с никелевым покрытием; извлекаемые контакты конструкцией не предусмотрены.
• Корпус выполнен из алюминиевого сплава А-22 с оксидным покрытием серого цвета.
• Изолятор — пластмасса белого цвета.
• Соединение с розеткой резьбовое, экранированное, без герметизации.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с напряжением не более 500 В. Максимальный ток на контакт достигает 5 А при диаметре контактного стержня 1 мм.

• Сопротивление контактов — не более 50 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — примерно от минус 60 до плюс 70 градусов Цельсия.
• Эксплуатация допускается при вибрации, ударных нагрузках и повышенной влажности до 98 процентов при температуре плюс 25 градусов Цельсия.
• Ресурс сочленений–расчленений — порядка нескольких сотен циклов.
• Наработка составляет десятки тысяч часов, срок хранения — до нескольких лет.

Область применения

Вилка используется как низкочастотный цилиндрический разъём в составе кабельных сборок и приборных соединений. Благодаря экранированной конструкции и стойкости к внешним воздействиям изделие подходит для аппаратуры, работающей в жёстких условиях: промышленное оборудование, радиотехнические устройства и специальная техника. Соединитель совместим с ответными розетками соответствующего типоразмера серии ОНЦ с резьбовым сочленением.

Условия эксплуатации и ограничения

Изделие не имеет герметизации, поэтому не предназначено для работы при прямом воздействии воды или в средах с избыточным давлением. Ограниченное число циклов сочленения и расчленения требует аккуратного обращения при частых переключениях. При монтаже необходимо соблюдать полярность и схему распайки контактов, а также учитывать допустимые токовые и температурные нагрузки, указанные выше.
