Назначение

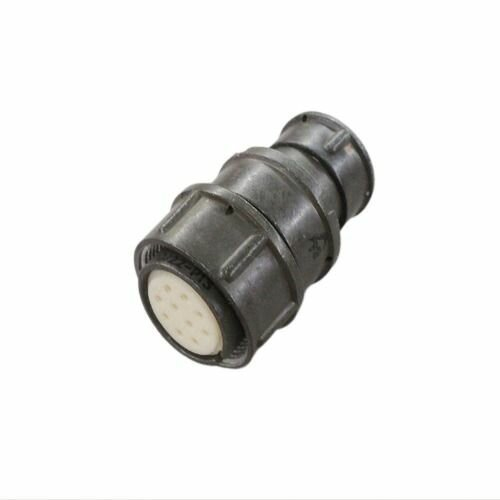

ОНЦ-РГ-09-10/22-В13 «1» — кабельная вилка, представляющая собой цилиндрический низкочастотный соединитель. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Приёмка «1» подтверждает соответствие изделия установленным требованиям, а год выпуска — 88 — указывает на принадлежность к партии соответствующего периода производства.

Соединитель применяется для коммутации неэкранированных кабелей при внутреннем монтаже. Конструктивное исполнение обеспечивает надёжное механическое и электрическое соединение в составе кабельных сборок различного назначения.

Технические характеристики

Основные электрические и механические параметры соединителя определяют область его применения и допустимые режимы работы.

• Количество контактов — 10, диаметр контакта — 1,0 мм.
• Условный размер корпуса — 22 мм.
• Максимальный рабочий ток — до 2,5 А на контакт, до 5 А на одиночный контакт.
• Максимальное рабочее напряжение — 500 В.
• Сопротивление контактов — не более 50 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Сочленение резьбовое, поляризация одношпоночная.
• Покрытие контактов — никель.

Перечисленные параметры обеспечивают стабильную передачу сигнала и питания в низкочастотном диапазоне при соблюдении допустимых токовых и voltage-нагрузок, указанных изготовителем.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях, включая воздействие вибрации, ударов и пониженного давления. Климатическое исполнение УХЛ предназначено для умеренного и холодного климата.

• Температурный диапазон — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Синусоидальная вибрация — диапазон от 1 до 5000 Гц при ускорении 100 метров на секунду в квадрате.
• Одиночные удары — до 1500 метров на секунду в квадрате.
• Многократные удары — до 400 метров на секунду в квадрате.
• Пониженное давление — до 5,3 на 10 в минус четвёртой степени Паскаля.
• Минимальная наработка — 10 000 часов.
• Срок сохраняемости — 6 лет.
• Количество соединений-расчленений — 500.

Конструкция и применение

Изделие выполнено в виде вилки (В) 13-го исполнения, предназначенной для внутреннего монтажа неэкранированными кабелями с прямым кожухом. Габаритные размеры: диаметр 29 мм, длина 25 мм, длина патрубка 36,5 мм.

Благодаря прочной конструкции и устойчивости к вибрационным и ударным нагрузкам соединитель находит применение в технике, включая железнодорожное оборудование. Резьбовое сочленение и одношпоночная поляризация исключают ошибки при подключении и обеспечивают надёжный контакт в условиях эксплуатации.

Артикул изделия — 40514. Категория — ОНЦ. Сведения о производителе в предоставленных данных не указаны.
