Назначение разъема ОНЦ-РГ-09-10/22-В1

ОНЦ-РГ-09-10/22-В1 — цилиндрический низкочастотный малогабаритный соединитель серии ОНЦ, предназначенный для электрического соединения и разъединения цепей в электронных устройствах. Разъем применяется для подключения приборов, блоков и кабельных линий там, где требуется надежный и стабильный контакт при воздействии неблагоприятных условий эксплуатации.

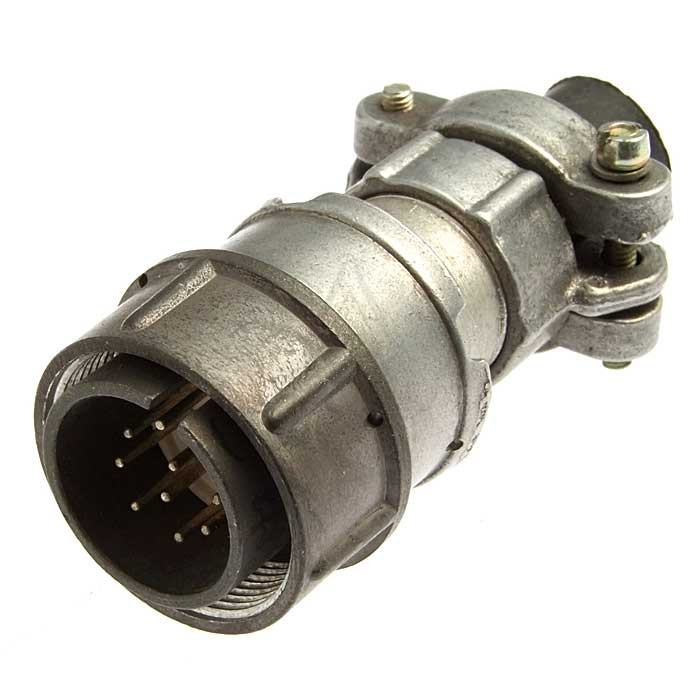

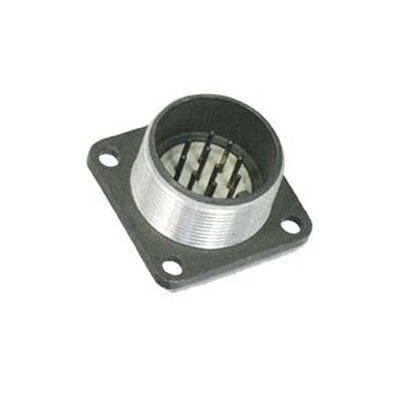

Конструкция относится к приборной части (патрубка), что обозначено цифрой «1» в маркировке. Вид соединителя — вилка, что соответствует букве «В». Такое исполнение позволяет устанавливать разъем непосредственно на корпусе прибора или устройства.

Подтвержденные технические особенности

Разъем обладает следующими характеристиками, указанными в описании:

• Тип соединителя: цилиндрический низкочастотный малогабаритный.
• Количество контактов: 10.
• Условный размер корпуса: 22 миллиметра.
• Вид соединителя: вилка, обозначается буквой «В».
• Конструктивное исполнение: приборная часть (патрубка), обозначается цифрой «1».
• Максимальное рабочее напряжение: до 500 вольт.
• Максимальный ток на одиночный контакт: 5 ампер.
• Диаметр контактов: 1 миллиметр.
• Сопротивление контактов: не более 50 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом.
• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: 10 000 часов.
• Срок сохраняемости: 6 лет.
• Сочленение корпусов: резьбовое.
• Поляризация корпуса: одношпоночная.
• Покрытие контактов: никель.

Условия эксплуатации включают работу при температуре от минус 60 до плюс 70 градусов Цельсия, при атмосферном пониженном давлении до 400 миллиметров ртутного столба, а также при синусоидальной вибрации в диапазоне частот от 1 герца до 5000 герц.

Конструктивные особенности

Резьбовое сочленение корпусов обеспечивает механическую прочность и устойчивость к вибрационным нагрузкам. Одношпоночная поляризация исключает неправильное подключение и гарантирует правильное взаимное расположение контактов. Никелевое покрытие контактов способствует стабильности переходного сопротивления и защите от коррозии.

Применение и совместимость

Разъемы ОНЦ-РГ-09-10/22-В1 используются для подключения электронных устройств в различных отраслях промышленности, включая авиацию, радиоэлектронику и другие области, где требуется надежное и стабильное соединение. Они могут быть установлены как на приборах, так и на кабелях, что делает их универсальными для различных типов монтажа.

В некоторых случаях ОНЦ-РГ-09-10/22-В1 может быть заменен аналогичными разъемами, такими как 2РМ22Б10Ш1В1, что позволяет использовать их в схожих приложениях. Эти разъемы являются частью более широкой серии ОНЦ-РГ-09, которая включает различные типоразмеры и исполнения, что позволяет выбирать подходящий вариант для конкретных задач.

Области применения

1. Авиационная и космическая техника, где важны устойчивость к вибрации и перепадам давления.
2. Радиоэлектронная аппаратура и приборы промышленного назначения.
3. Кабельные сборки и соединительные линии для передачи низкочастотных сигналов и питания.
4. Системы, требующие многократного сочленения и расчленения в процессе эксплуатации.

Благодаря малым габаритам, резьбовому соединению и широкому диапазону рабочих температур разъем подходит для ответственных применений, где необходима долговечность и надежность электрического контакта.
