Назначение разъёма ОНЦ-РГ-09-10/22-Р7

ОНЦ-РГ-09-10/22-Р7 производства «Элекон» — это цилиндрический низкочастотный электрический разъём серии ОНЦ-РГ, выполняющий роль розетки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока и применяется совместно с вилками того же типа для соединения кабелей и приборов в радиоэлектронной и измерительной аппаратуре.

Разъём используется во внутреннем монтаже электро-, радио- и контрольно-измерительных приборов, работающих в нормальных и умеренно сложных климатических условиях. Рабочая частота цепей — до 3 МГц.

Конструктивные особенности

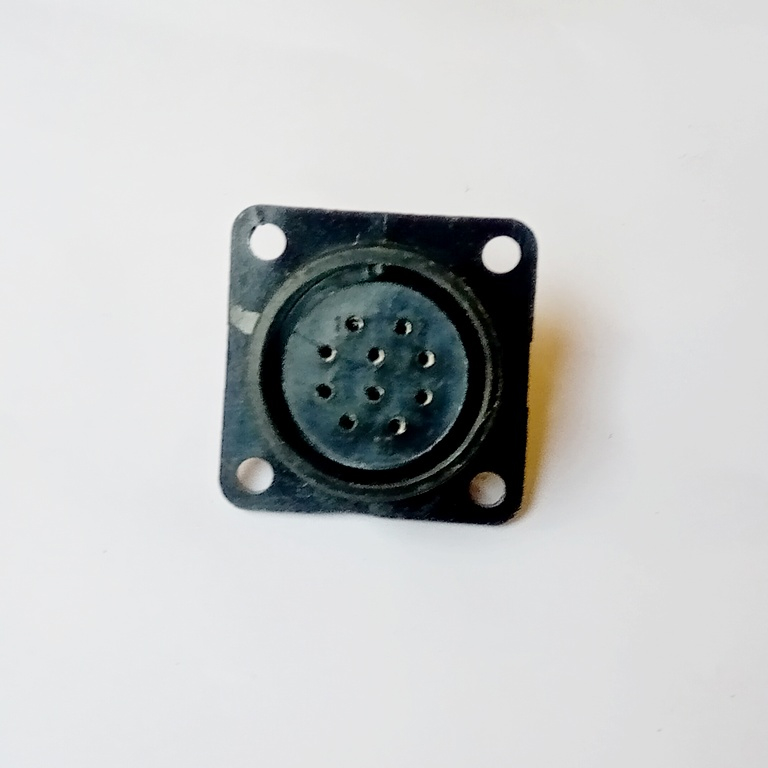

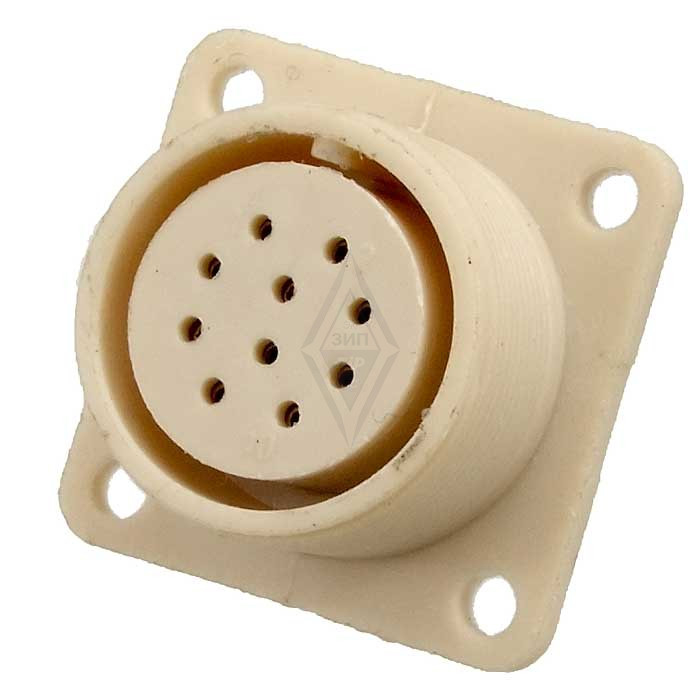

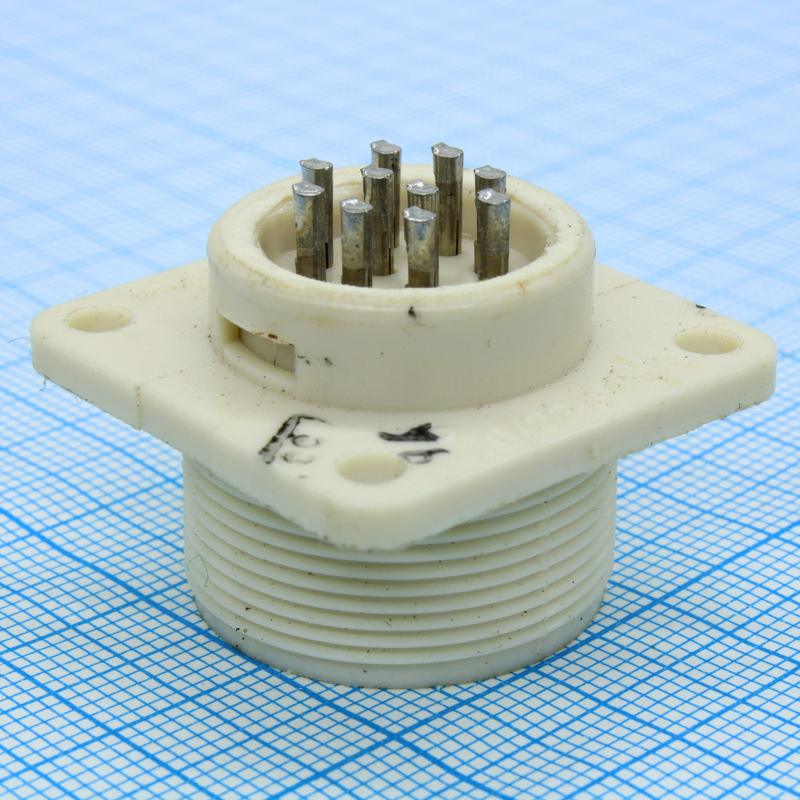

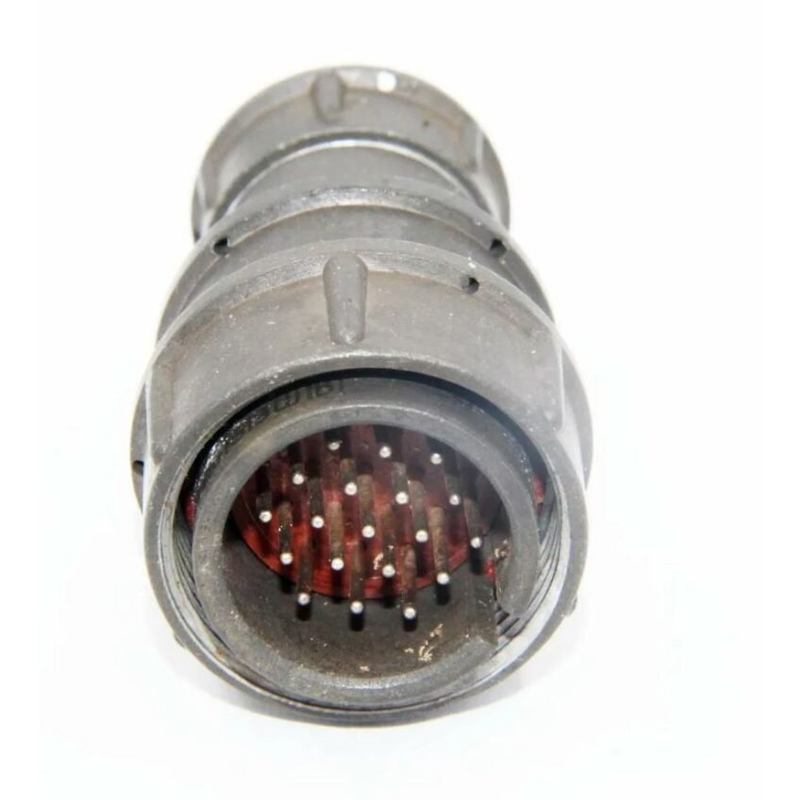

ОНЦ-РГ-09-10/22-Р7 представляет собой приборную розетку без кожуха с негерметичным пластмассовым корпусом. Соединение с вилкой выполняется резьбовым способом, что обеспечивает механическую фиксацию сочленения.

Корпус имеет одношпоночную поляризацию и ориентацию по пазу. Это исключает неправильное включение разъёма и защищает контакты от повреждения при ошибочном сочленении.

• Тип изделия: приборная розетка без кожуха.
• Материал корпуса: пластмасса.
• Корпус негерметичный.
• Способ сочленения: резьбовое.
• Поляризация: одношпоночная, ориентация по пазу.

Технические характеристики

Максимальное рабочее напряжение контактов составляет до 500 В. Рабочий ток на контакт — до 15 А. Сопротивление контактов поддерживается на низком уровне, что обеспечивает надёжную передачу как сигнала, так и питания.

Разъём рассчитан на климатическое исполнение УХЛ и предназначен для внутреннего монтажа. Рабочий диапазон температуры среды обычно составляет от минус 60 градусов Цельсия до плюс 70 градусов Цельсия, что позволяет применять изделие в широком спектре промышленных и лабораторных условий.

Основные параметры

• Рабочее напряжение контактов: до 500 В.
• Рабочий ток на контакт: до 15 А.
• Рабочая частота: до 3 МГц.
• Климатическое исполнение: УХЛ.
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия.

Монтаж и применение

Монтаж выполняется объёмной пайкой непосредственно на печатную плату или в приборную панель. Такое исполнение удобно для внутренней компоновки аппаратуры, где требуется компактное и надёжное контактное соединение.

ОНЦ-РГ-09-10/22-Р7 входит в семейство ОНЦ-РГ, совместимое по схемам расположения контактов с рядом стандартных серий, например с 2РМТ и 2РМДТ. Это упрощает замену разъёмов и унификацию аппаратуры при ремонте, модернизации и серийном производстве.

1. Подготовка посадочного места на плате или панели.
2. Установка розетки и фиксация корпуса.
3. Объёмная пайка контактов.

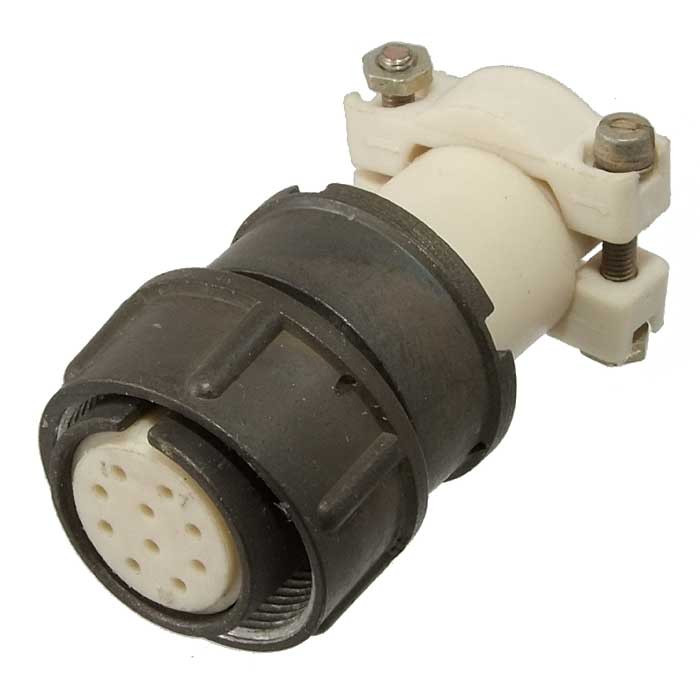

4. Сочленение с ответной вилкой того же типа до упора резьбы.

Таким образом, ОНЦ-РГ-09-10/22-Р7 «Элекон» — это универсальная приборная розетка для внутреннего монтажа, рассчитанная на ток до 15 А на контакт и напряжение до 500 В, подходящая для радиоэлектронной, измерительной и промышленной аппаратуры.
