Назначение

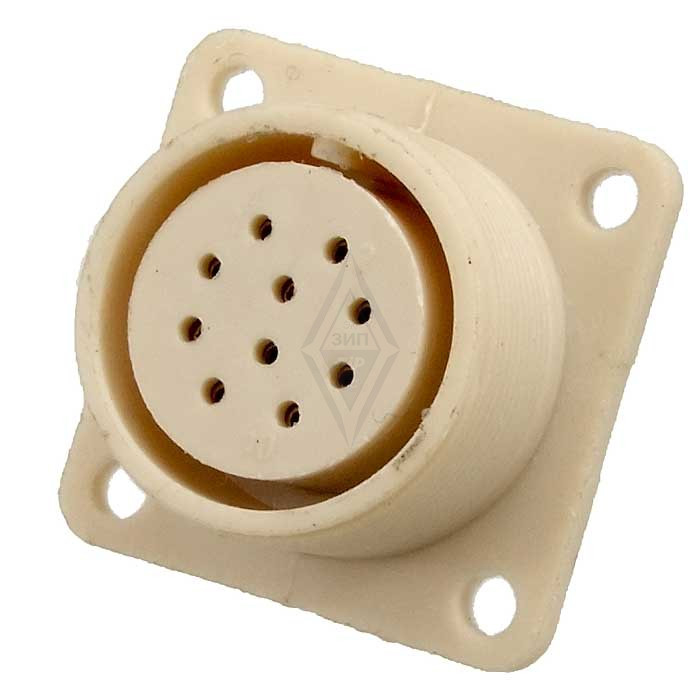

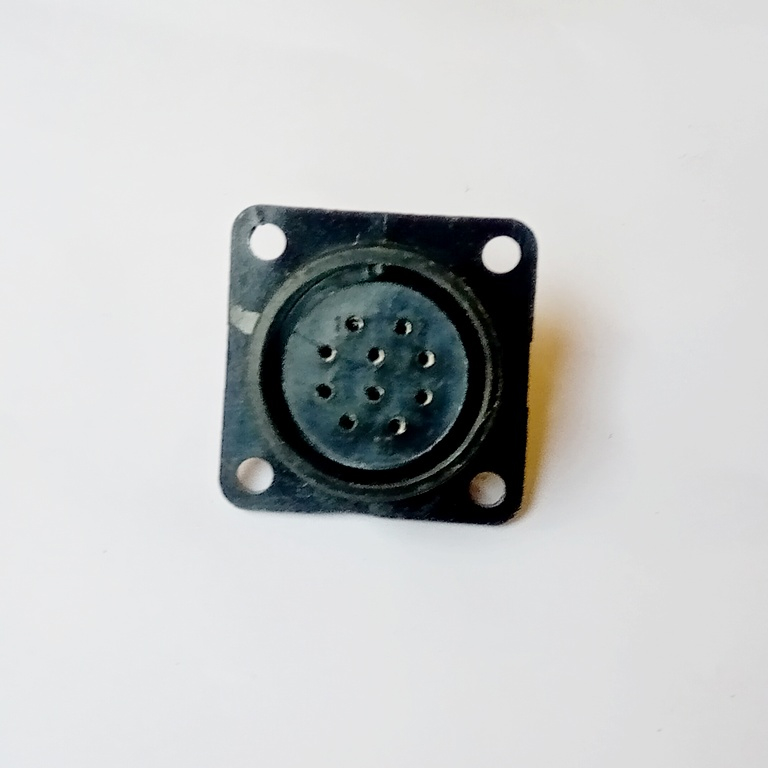

ОНЦ-РГ-09-10/22-Р7 «5» — розетка цилиндрического низкочастотного соединителя отечественного производства. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Розетка применяется в электро-, радио- и контрольно-измерительных приборах для обеспечения надёжного электрического соединения.

Соединители серии ОНЦ-РГ-09 состоят из вилки и розетки. Они выпускаются негерметичными, в приборном или кабельном исполнении, с возможностью экранирования кабеля. Розетка соответствует климатическому исполнению УХЛ по ТУ бР0.364.082 ТУ и совместима с разъёмами 2РМТ или 2РМДТ по схеме контактов.

Подтверждённые особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя.

• Тип: ОНЦ-РГ-09 — низкочастотный цилиндрический соединитель.
• Количество контактов: 10 штук.
• Диаметр контактов: 1 миллиметр, покрытие — никель.
• Условный размер корпуса: 22 миллиметра.
• Часть соединителя: Р — розетка.
• Конструктивное исполнение: 7 — пластмассовый корпус без кожуха (приборная часть).
• Максимальное рабочее напряжение: 500 вольт.
• Рабочий ток на контакт: до 15 ампер.
• Вид сочленения: резьбовой, до 500 циклов.
• Рабочая температура: от минус 60 градусов до плюс 70 градусов.
• Монтаж: внутренний, объёмный, пайкой.
• Приемка: «5».

Применение

Розетка ОНЦ-РГ-09-10/22-Р7 «5» применяется в составе приборов и оборудования, где требуется надёжное соединение в условиях переменных нагрузок и температур. Благодаря широкому диапазону рабочих температур от минус 60 до плюс 70 градусов и стойкости к электрическим нагрузкам, соединитель востребован в радиоэлектронной аппаратуре, контрольно-измерительных устройствах и электротехнических приборах.

Монтаж выполняется внутренним объёмным способом пайкой, что позволяет встраивать розетку непосредственно в корпус прибора. Резьбовой вид сочленения обеспечивает механическую фиксацию и стабильный электрический контакт, выдерживая до 500 циклов соединения и разъединения. Совместимость с разъёмами 2РМТ и 2РМДТ по схеме контактов упрощает замену и комплектование аппаратуры.

Приемка «5» подтверждает соответствие изделия установленным требованиям качества. Розетка рассчитана на максимальное рабочее напряжение 500 вольт и ток до 15 ампер на контакт, что делает её пригодной для силовых и сигнальных цепей в составе приборных соединений. Изделие относится к категории ОНЦ и выпускается в климатическом исполнении УХЛ.
