Назначение соединителя

ОНЦ-РГ-09-10/22-Р7 «5» — это низкочастотный цилиндрический малогабаритный разъём, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в электро-, радио- и контрольно-измерительных приборах, где требуется компактное и надёжное штекерное соединение с фиксацией посредством резьбы.

Маркировка однозначно указывает на конструктивные особенности: ОНЦ-РГ-09 обозначает тип цилиндрического низкочастотного соединителя, число 10 соответствует количеству контактов, 22 — условному размеру корпуса, буква Р указывает на розетку с гнёздами (женский тип), а цифра 7 — на блочное (приборное) исполнение в пластмассовом корпусе без кожуха.

Подтверждённые технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 500 В и ток на контакт от 2,5 до 5 А. Электрические параметры обеспечивают стабильную передачу сигнала и питания в слаботочных и среднепоточных цепях.

• Сопротивление контактов — не более 50 мОм, что минимизирует потери и нагрев при протекании тока.
• Сопротивление изоляции — не менее 5000 МОм, обеспечивает надёжную развязку цепей.
• Диаметр контактов — 1 мм, покрытие — никель.
• Гарантированный ресурс — минимум 500 сочленений-расчленений.
• Наработка — не менее 10 000 часов.
• Приёмка — «5», что подтверждает соответствие изделия установленным требованиям качества.

Условия эксплуатации и конструктивные особенности

Разъём предназначен для работы в умеренно холодном климате (исполнение УХЛ) при температурах от минус 60 до плюс 70 градусов Цельсия. Изделие устойчиво к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц, к одиночным ударам с ускорением до 1500 метров на секунду в квадрате и к многократным ударам с ускорением до 400 метров на секунду в квадрате. Сохраняет работоспособность при пониженном атмосферном давлении вплоть до 5,3 умноженное на 10 в минус четвёртой степени Паскаля.

Сочленение корпусов выполняется посредством резьбы, что обеспечивает механическую прочность соединения и предотвращает самопроизвольное разъединение. Поляризация выполнена по одношпоночной схеме, исключающей неправильную стыковку ответных частей.

Область применения

Благодаря малогабаритному цилиндрическому корпусу и десяти контактам, ОНЦ-РГ-09-10/22-Р7 «5» востребован в приборостроении, измерительной технике и радиоэлектронной аппаратуре. Он подходит для монтажа на приборных панелях и платах, где необходимо компактное разъёмное соединение с надёжной фиксацией и устойчивостью к климатическим и механическим воздействиям.

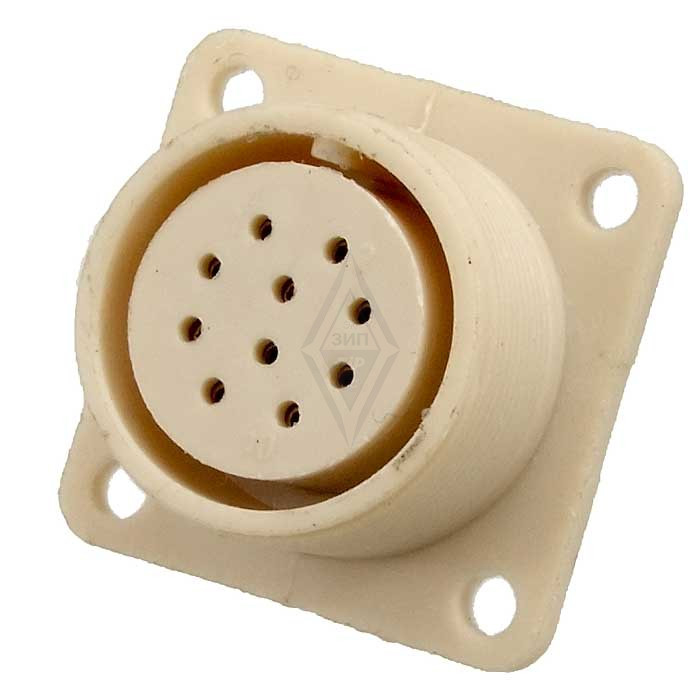

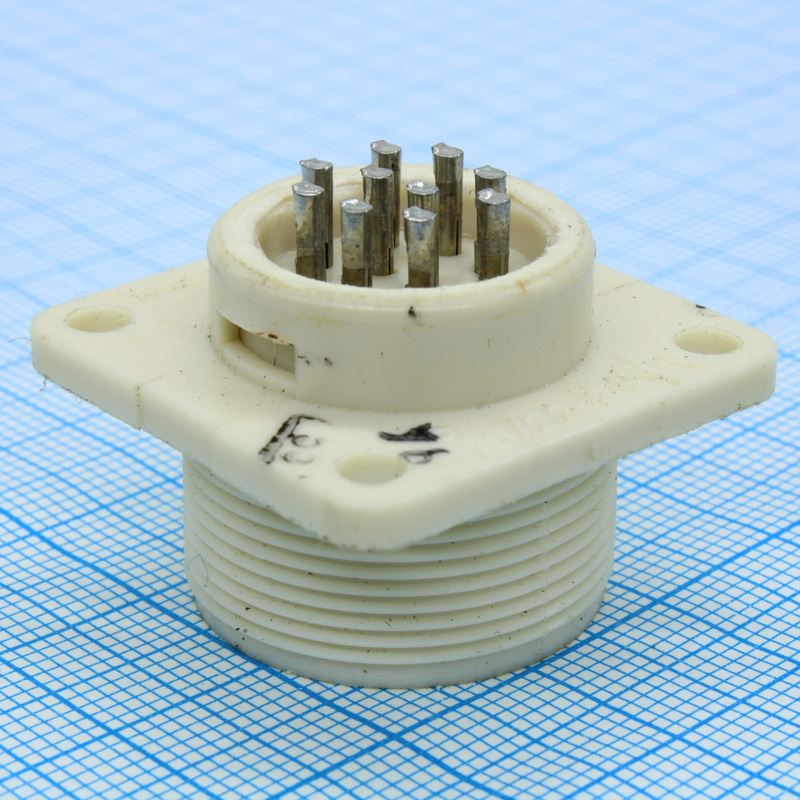

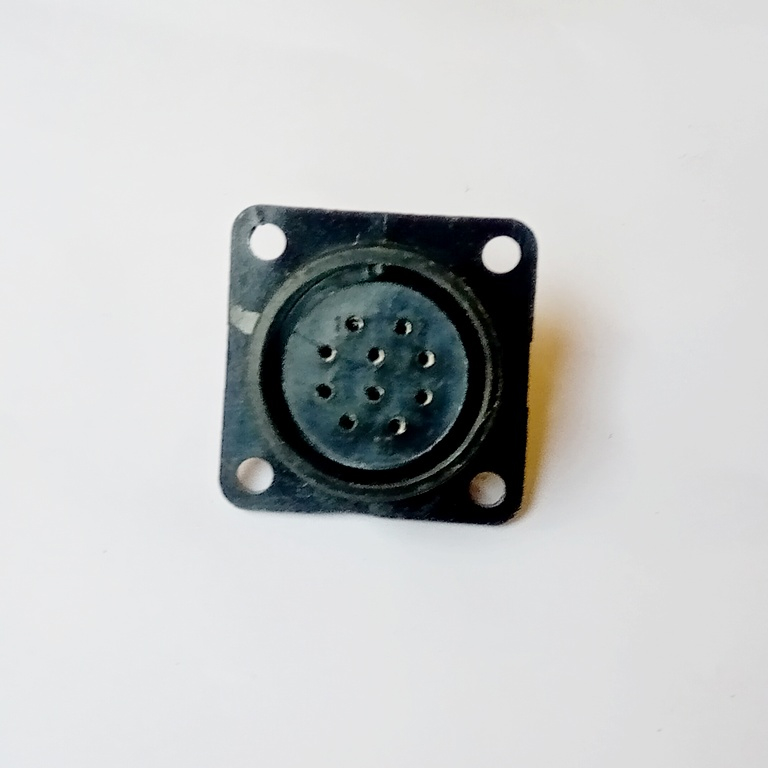

Изделие поставляется как розетка блочного (приборного) исполнения с пластмассовым корпусом без кожуха. Артикул товара — 7354, категория — ОНЦ. Производитель в предоставленных данных не указан.

Ключевые преимущества

• Десять контактов диаметром 1 мм с никелевым покрытием.
• Рабочее напряжение до 500 В и ток до 5 А на контакт.
• Низкое переходное сопротивление и высокая изоляция.
• Резьбовое сочленение и одношпоночная поляризация.
• Широкий температурный диапазон от минус 60 до плюс 70 градусов Цельсия.
• Стойкость к вибрации, ударам и пониженному давлению.
• Приёмка «5» и ресурс не менее 500 циклов сочленения.
