Назначение прибора

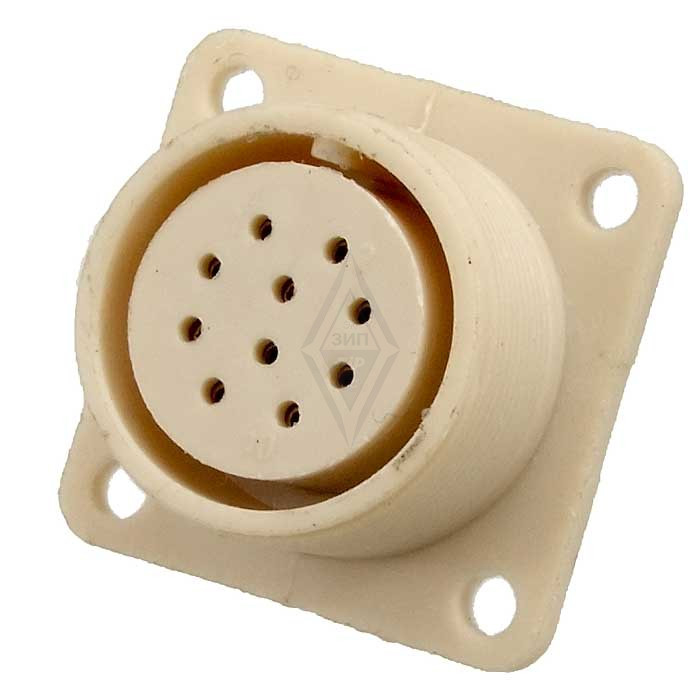

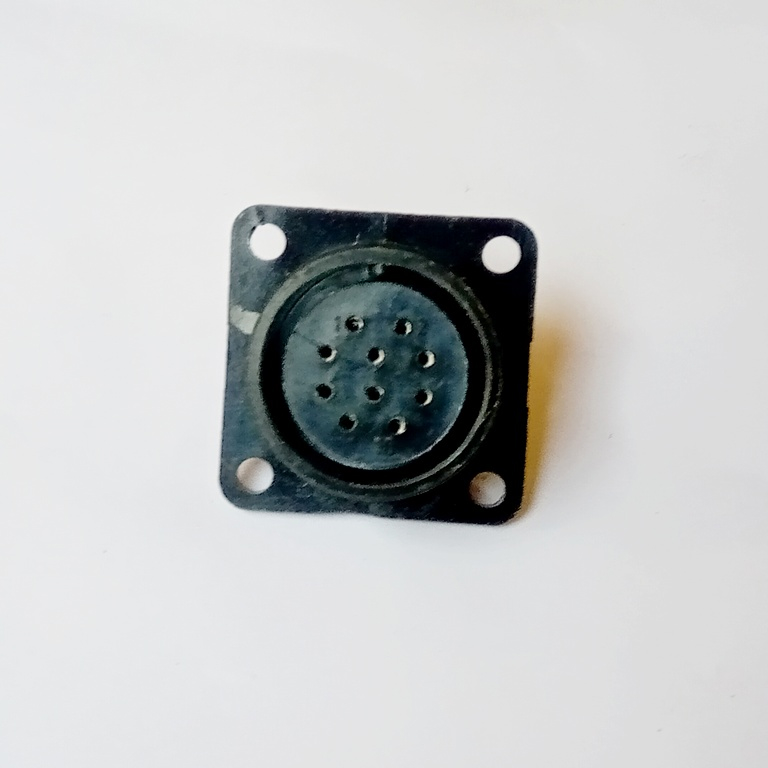

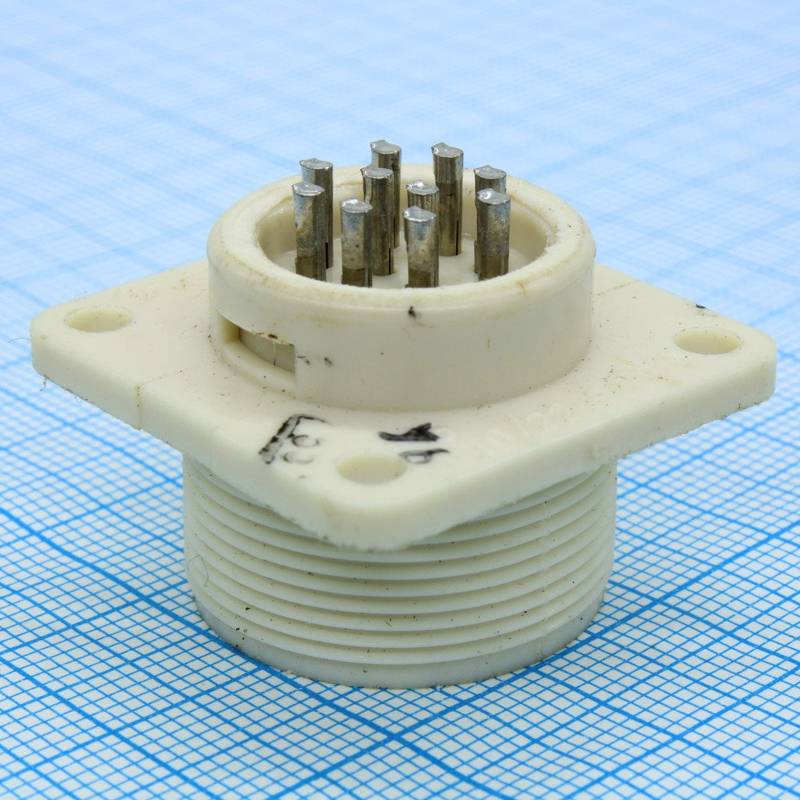

ОНЦ-РГ-09-10/22-Р7 представляет собой приборную розетку цилиндрического низкочастотного соединителя отечественного производства. Изделие предназначено для соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Розетка применяется в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное и разъёмное электрическое соединение с фиксацией ответной части.

Конструктивно это негерметичная розетка без кожуха. Она устанавливается непосредственно на корпус прибора и служит для подключения кабельных частей соединителя. Благодаря цилиндрической форме и резьбовому сочленению обеспечивается механическая фиксация и стабильный электрический контакт между частями соединителя.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Все значения приведены в соответствии с имеющимися данными и техническими условиями изготовления.

• Количество контактов: 10.
• Условный размер корпуса: 22 мм.
• Корпус: пластмассовый.
• Покрытие контактов: никель.
• Вид сочленения: резьбовой.
• Количество сочленений: до 500.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Монтаж: внутренний, объёмный, пайкой.
• Совместимость по кабелям: подходит для экранированных и неэкранированных кабелей.
• Приемка: «5».

Резьбовой вид сочленения позволяет многократно выполнять подключение и отключение ответной части без потери качества контакта. Заявленный ресурс — до 500 сочленений — подтверждает пригодность изделия для приборов и устройств, которые обслуживаются или коммутируются регулярно.

Условия эксплуатации

Изделие соответствует климатическому исполнению УХЛ и техническим условиям бР0.364.082 ТУ. Диапазон рабочих температур от минус 60 до плюс 70 градусов Цельсия позволяет применять розетку в составе аппаратуры, работающей в широком спектре климатических условий, включая холодный и умеренный климат. Пластмассовый корпус снижает массу изделия и исключает необходимость в дополнительном кожухе при монтаже внутри прибора.

Применение и монтаж

Розетка применяется в составе низкочастотных электрических цепей с частотой сигнала до 3 МГц. Типовые области использования — электротехническая и радиоэлектронная аппаратура, контрольно-измерительные приборы, пульты управления и другое оборудование, где необходима разъёмная коммутация десяти цепей одновременно.

Монтаж выполняется внутренним, объёмным способом, пайкой проводников к контактам розетки. Такой способ обеспечивает надёжное неразъёмное присоединение проводов к контактной части и подходит как для экранированных, так и для неэкранированных кабелей. При работе с экранированным кабелем экран может быть соединён с корпусом прибора стандартными средствами монтажа.

Перед установкой рекомендуется убедиться в соответствии количества контактов и условного размера корпуса требованиям конкретного прибора. Для сочленения используется ответная часть соединителя с резьбовым креплением, соответствующая типоразмеру 22 мм. Соблюдение условий пайки и допустимых температурных режимов при монтаже обеспечивает сохранение заявленных характеристик изделия в течение всего срока службы.
