Назначение и общее описание

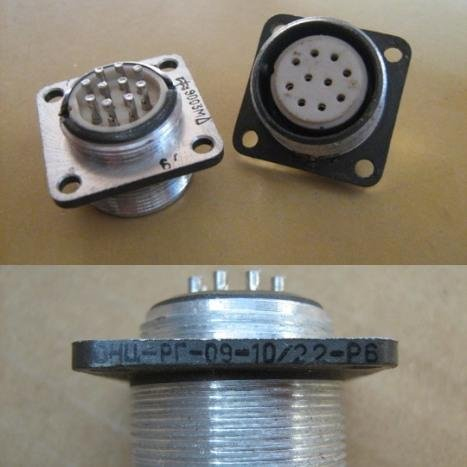

ОНЦ-РГ-09-10/22-Р6 — низкочастотный цилиндрический разъём (соединитель) ручного соединения, предназначенный для коммутации электрических цепей в промышленных и технических системах. Артикул изделия — 40522, категория — ОНЦ. Конструктивное исполнение соответствует типу 2рм22бпн10г1в1.

Изделие представляет собой розетку кабельную с прямым кожухом (патрубком), неэкранированную. Соединение корпусов выполнено резьбовым, что обеспечивает надёжную фиксацию ответных частей при эксплуатации в условиях механических нагрузок.

Технические характеристики

Ниже приведены подтверждённые параметры разъёма, определяющие его применимость в конкретных задачах монтажа и эксплуатации.

• Тип: розетка кабельная с прямым кожухом (патрубком), неэкранированная.
• Количество контактов: 10.
• Условный размер корпуса: 22.
• Способ сочленения: резьбовое соединение корпусов.
• Количество циклов соединений-расчленений: до 500.
• Наработка на отказ: не менее 10 000 часов.
• Диаметр корпуса: 29 мм.
• Длина корпуса: 25 мм.
• Длина патрубка: 36,5 мм.
• Материал корпуса: металл.
• Материал изоляторов: карболит или пластик.
• Способ монтажа: внутренний объёмный.

Указанные габаритные размеры и материалы конструкции обеспечивают прочность корпуса и электрическую изоляцию контактов, что важно при работе с цепями в составе промышленного оборудования.

Условия эксплуатации и хранения

Разъём рассчитан на работу в широком диапазоне температур — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия, что делает его пригодным для жёстких климатических условий. Срок хранения изделия составляет 6 лет.

Монтаж выполняется внутренним объёмным способом. Перед установкой следует учитывать габариты корпуса и длину патрубка, чтобы обеспечить корректную прокладку кабеля и доступ к резьбовому соединению при сборке и обслуживании.

Области применения

Благодаря металлическому корпусу, резьбовому сочленению и стойкости к температурным воздействиям разъём применяется для соединения электрических цепей в различных промышленных и технических системах. Он подходит для оснащения оборудования, где требуется частая коммутация с ограниченным ресурсом циклов (до 500 соединений-расчленений) и продолжительная наработка (не менее 10 000 часов).

Изделие востребовано при монтаже кабельных линий в составе приборов и установок, эксплуатируемых в неотапливаемых помещениях и на открытом воздухе в пределах указанного температурного диапазона. Наличие 10 контактов и корпуса условного размера 22 позволяет использовать разъём для передачи сигналов и питания в составе многожильных кабельных сборок.

Комплектация и особенности подбора

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных не указаны, поэтому уточняйте их у поставщика. При подборе ответных частей ориентируйтесь на тип соединения 2рм22бпн10г1в1, условный размер корпуса 22 и резьбовое сочленение корпусов. Для корректной установки учитывайте способ монтажа — внутренний объёмный — и габаритные размеры: диаметр 29 мм, длину 25 мм и длину патрубка 36,5 мм.

Год выпуска, указанный в характеристиках, — 90. Перед вводом в эксплуатацию рекомендуется проверить состояние контактов и изоляторов, а также целостность резьбы корпуса, поскольку от этого зависит надёжность соединения и ресурс изделия.
