Назначение и область применения

Разъём ОНЦ-РГ-09-10/22-Р3 с маркировкой Р2 и приёмкой «5» относится к серии цилиндрических низкочастотных соединителей, предназначенных для внутреннего монтажа в электронных устройствах. Изделие применяется для электрического соединения цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов и промышленной электроники.

Конструкция разъёма позволяет использовать его в цепях с напряжением до 500 В и частотой тока до 3 МГц. Розетка ориентирована на стационарную установку внутри корпуса прибора, поэтому основное назначение изделия — обеспечение надёжного и многократно разъединяемого контакта между блоками и модулями устройства.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его электрические и механические свойства.

• Количество контактов: 10
• Условный размер корпуса (посадочный диаметр): 22 мм
• Вид соединителя: Р — розетка (гнездо)
• Максимальное рабочее напряжение: до 500 В
• Рабочая частота: до 3 МГц
• Максимальный рабочий ток на контакт: до 2,5 А на одиночный контакт
• Максимальный рабочий ток при совместной нагрузке: до 5 А
• Сопротивление контактов: не более 50 мОм
• Сочленение: резьбовое
• Поляризация корпусов: одношпоночная
• Покрытие контактов: никель
• Приёмка: «5»

Конструктивные особенности

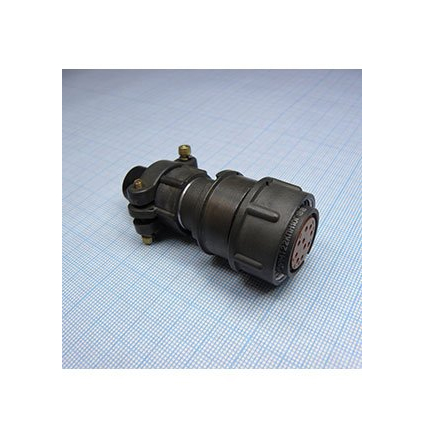

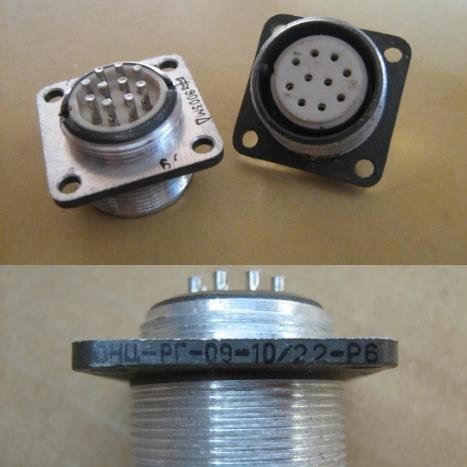

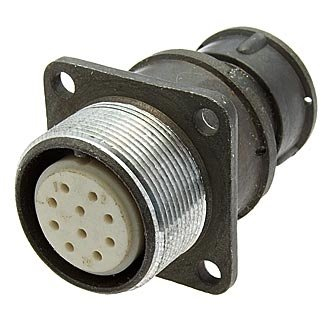

Разъём выполнен в цилиндрическом корпусе с посадочным диаметром 22 мм. Резьбовое сочленение обеспечивает механическую фиксацию ответной части и препятствует самопроизвольному разъединению под воздействием вибрации и умеренных нагрузок. Одношпоночная поляризация корпусов исключает неправильную стыковку и гарантирует однозначное взаимное положение контактов.

Контакты имеют никелевое покрытие, которое обеспечивает стабильное переходное сопротивление и защиту от окисления в процессе эксплуатации. Низкое сопротивление контактов — не более 50 мОм — позволяет передавать токи до 2,5 А на каждый контакт, а при совместной нагрузке — до 5 А. Такие параметры делают разъём пригодным для цепей питания и сигнальных цепей низкой частоты.

Применение и условия эксплуатации

Благодаря совокупности характеристик разъём ОНЦ-РГ-09-10/22-Р3 с маркировкой Р2 находит применение в электронных, радио- и контрольно-измерительных приборах. Его типовые задачи включают:

1. Коммутацию питания внутри приборов при напряжении до 500 В.
2. Передачу сигналов в цепях переменного и постоянного тока частотой до 3 МГц.
3. Соединение функциональных блоков и съёмных модулей аппаратуры.
4. Использование в измерительных стендах и лабораторном оборудовании.

Маркировка Р2 и приёмка «5» указывают на принадлежность изделия к соответствующей категории исполнения и приёмочной группе, что подтверждает его пригодность для ответственных применений. Разъём рассчитан на внутренний монтаж, поэтому при установке необходимо учитывать посадочный диаметр корпуса 22 мм и обеспечивать надёжное крепление розетки в панели или шасси прибора.

При эксплуатации следует соблюдать предельные значения напряжения, тока и частоты, указанные в характеристиках. Резьбовое соединение требует аккуратного завинчивания без чрезмерных усилий, чтобы не повредить контактные элементы и корпус. Одношпоночная поляризация упрощает сборку и снижает риск ошибки при подключении ответной части.

Изделие поставляется как самостоятельная сборочная единица. Сведения о производителе, стране производства, комплектации и гарантии в предоставленных данных отсутствуют и не могут быть указаны. Артикул изделия — 7351, категория — ОНЦ.
