Назначение

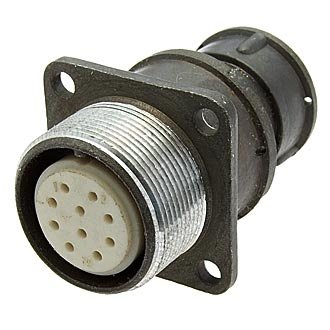

ОНЦ-РГ-09-10/22-Р3 «1» — цилиндрический низкочастотный разъём, предназначенный для соединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к серии ОНЦ-РГ-09 и представляет собой розетку с кабельным корпусом и экранированной приборной частью с прямым кожухом. Разъём применяется для коммутации внутренних цепей приборов и обеспечивает надёжное электрическое соединение при эксплуатации в составе электро-, радио- и контрольно-измерительной аппаратуры.

Приёмка «1» подтверждает, что изделие изготовлено и принято в соответствии с установленными требованиями, а указанный период выпуска 91–93 годы характеризует его как продукцию проверенной временем конструкции, широко применявшуюся в отечественной аппаратуре соответствующего класса.

Подтверждённые особенности

Разъём имеет 10 контактов диаметром 1 миллиметр. Условный размер корпуса составляет 22 миллиметра, диаметр посадочного отверстия также равен 22 миллиметрам. Максимальное рабочее напряжение достигает 500 вольт, рабочая частота — до 3 мегагерц. Сопротивление изоляции — не менее 5000 мегаом. Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия. Минимальная наработка составляет 10 000 часов, срок сохраняемости — 6 лет.

Максимальный ток на контакт — 2,5 ампера, на одиночный контакт — 5 ампер. Сочленение корпусов резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение. Конструкция экранированная, предназначена для прибора с прямым кожухом, что соответствует индексу «3» в обозначении. Изделие соответствует техническим условиям бР0.364.082.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава АЛ-11.
• Изолятор изготовлен из пресс-материала АГ-4.
• Контакты имеют никелевое покрытие.
• Сочленение корпусов резьбовое с одношпоночной поляризацией.
• Исполнение экранированное, для прибора с прямым кожухом.

Применение

Разъём используется во внутренних цепях приборов в климатическом исполнении УХЛ, то есть для умеренного и холодного климата. Область применения охватывает электро-, радио- и контрольно-измерительную аппаратуру. Благодаря широкому диапазону рабочих температур и стойкости к неблагоприятным климатическим воздействиям изделие подходит для эксплуатации в составе стационарного и переносного оборудования, где требуется экранированное соединение с поляризованным сочленением.

Резьбовое соединение корпусов обеспечивает механическую прочность и стабильность контакта при вибрационных и ударных нагрузках. Экранированное исполнение снижает уровень помех и позволяет применять разъём в цепях, чувствительных к наводкам. Указанные характеристики делают ОНЦ-РГ-09-10/22-Р3 «1» подходящим решением для монтажа в приборных корпусах с прямым кожухом и посадочным отверстием 22 миллиметра.
