Назначение

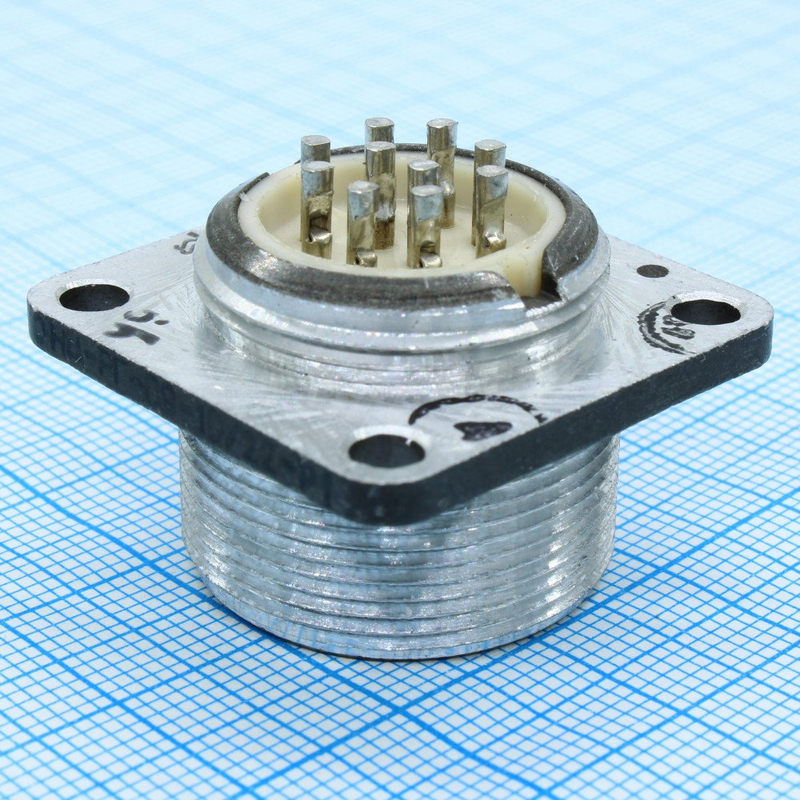

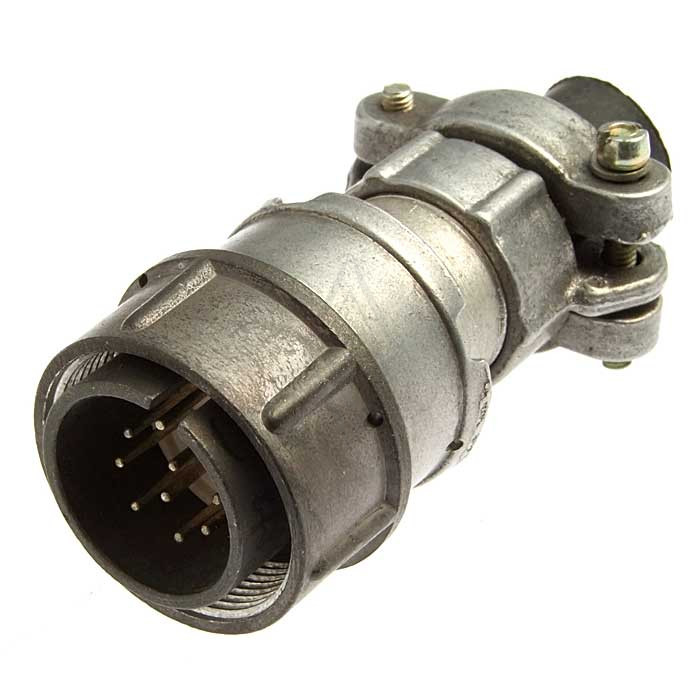

ОНЦ-РГ-09-10/22-Р1Б «5» — цилиндрический низкочастотный электрический соединитель, предназначенный для быстрого и надёжного сочленения электрических цепей в составе промышленного, радиоэлектронного, измерительного и специального оборудования. Изделие относится к категории ОНЦ и посадочным и электрическим параметрам может применяться как взаимозаменяемое с соединителем 2РМ22Б10Г1В1.

Основное назначение — коммутация сигнальных и силовых цепей между блоками, модулями, датчиками, исполнительными устройствами и системами управления. Байонетный механизм сочленения обеспечивает быстрое соединение и разъединение без применения инструмента, что важно при монтаже, обслуживании и замене узлов. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность к эксплуатации в ответственных применениях.

Подтверждённые особенности

Ниже перечислены характеристики, указанные для данного соединителя. Конкретные значения параметров зависят от исполнения контактов и условий эксплуатации.

• Тип соединителя: цилиндрический, низкочастотный.
• Механизм сочленения: байонетный, обеспечивающий быстрое разъединение и надёжную фиксацию.
• Количество контактов: как правило, 10, что соответствует аналогу 2РМ22Б10Г1В1.
• Номинальный ток: от 10 до 25 А на контакт, в зависимости от диаметра контакта.
• Рабочее напряжение: до 700 В переменного или постоянного тока.
• Диапазон рабочих температур: ориентировочно от минус 60 до плюс 100 градусов Цельсия.
• Долговечность: высокая механическая износостойкость, сотни циклов сочленения и расчленения.
• Стойкость к внешним воздействиям: вибро- и ударостойкость, пригодность для жёстких условий эксплуатации.
• Класс защиты: как правило, IP54 или аналогичный уровень защиты от пыли и брызг воды.
• Приёмка: «5».

Применение

Промышленность и автоматизация

Соединитель применяется для подключения датчиков, исполнительных устройств, систем управления и питания в производственных установках. В распределённых системах автоматизации и контроля он служит для коммутации сигнальных и силовых цепей, обеспечивая быструю замену блоков при ремонте и модернизации.

Радиоэлектроника и измерительная техника

В радиоэлектронной аппаратуре соединитель используется там, где требуется надёжное и быстроразъёмное электрическое соединение. В измерительном оборудовании — на тестовых стендах, в лабораторных и аналитических комплексах — он обеспечивает коммутацию сигналов и питания.

Транспорт и специальная техника

Благодаря прочности, стойкости к вибрации и ударам, а также способности работать в широком диапазоне температур соединитель применим в железнодорожном транспорте, специализированных автомобилях и другой спецтехнике для систем связи и управления.

Указания по подбору и эксплуатации

Перед установкой следует убедиться, что число контактов, допустимый ток на контакт и рабочее напряжение соответствуют параметрам коммутируемой цепи. Байонетный замок необходимо доводить до полной фиксации, избегая перекосов при сочленении. Для сохранения заявленной стойкости к пыли и брызгам воды соединитель должен эксплуатироваться в сочленённом состоянии с исправными уплотнениями.

Изделие поставляется под артикулом 7350 в категории ОНЦ. Производитель, комплектация, страна производства, гарантийные условия и наличие подтверждающих сертификатов в предоставленных данных не указаны, поэтому эти сведения следует уточнять отдельно.
