Назначение изделия

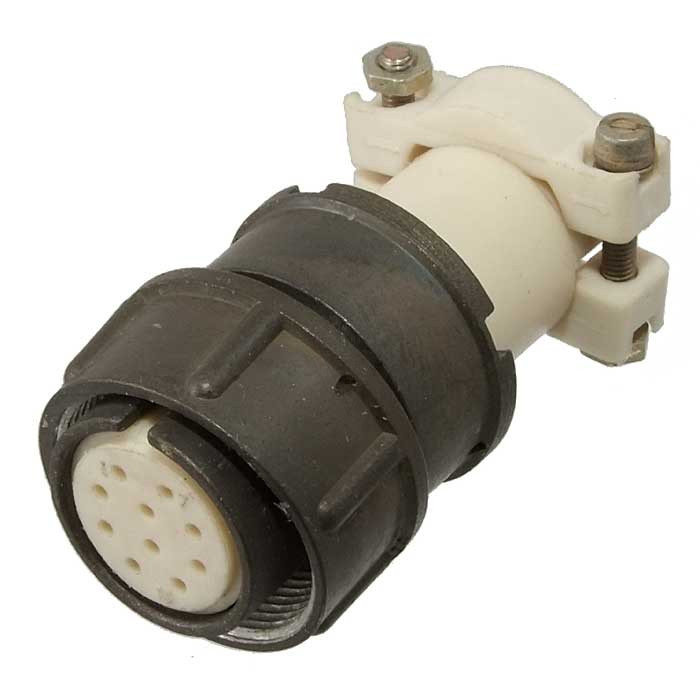

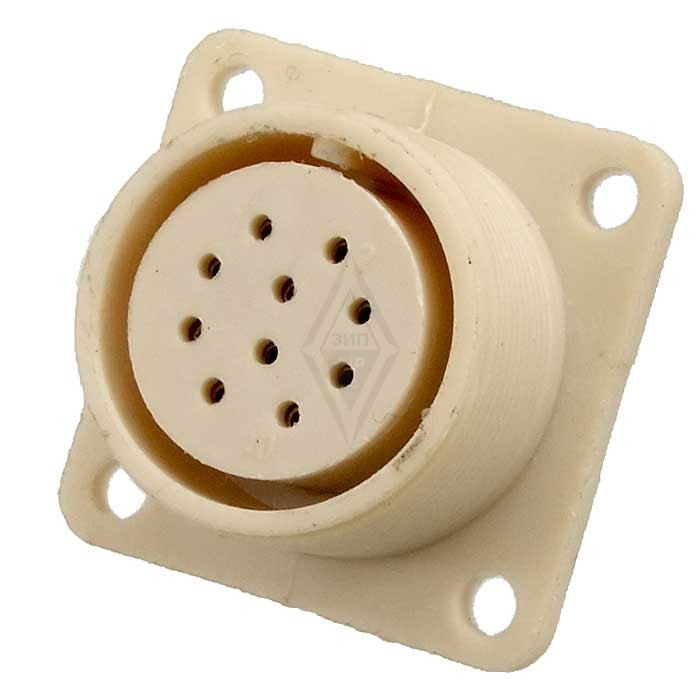

ОНЦ-РГ-09-10/22-Р17 ГОЛОВА (2РМ22К10Г) представляет собой кабельную розетку (головку) низкочастотного цилиндрического соединителя серии ОНЦ-РГ-09. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями бР0.364.082.

Данная головка используется как ответная часть при построении кабельных соединений: она обеспечивает электрическую стыковку кабеля с приборной частью цепи и входит в состав разъёмного соединения серии ОНЦ-РГ-09. Благодаря резьбовому сочленению и одношпоночной поляризации обеспечивается надёжная фиксация и правильная ориентация при подключении.

Расшифровка обозначения

• ОНЦ-РГ-09 — тип соединителя: низкочастотный цилиндрический.
• 10 — количество контактов.
• 22 — условный размер корпуса.
• Р17 — розетка кабельная, конструктивное исполнение с определённым кожухом.
• ГОЛОВА (2РМ22К10Г) — альтернативное обозначение, совместимое с серией 2РМ.

Технические характеристики

• Количество контактов: 10.
• Диаметр контактов: 1,0 мм.
• Условный размер корпуса: 22 мм.
• Максимальный ток на контакт: 2,5 А, для одиночного контакта — 5 А.
• Максимальное напряжение: 500 В.
• Температура эксплуатации: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Наработка: 10 000 часов; сохраняемость: 6 лет.
• Сочленение: резьбовое, одношпоночная поляризация.
• Покрытие контактов: никель.
• Устойчивость к вибрации: до 5000 Гц.
• Работоспособность при пониженном давлении: до 5,3·10⁻⁴ Па.

Конструктивные особенности и применение

Соединитель выполнен в цилиндрическом корпусе с условным размером 22 мм и оснащён десятью контактами диаметром 1,0 мм с никелевым покрытием. Резьбовое сочленение в сочетании с одношпоночной поляризацией исключает неправильную стыковку и обеспечивает стабильный электрический контакт при механических нагрузках. Изделие сохраняет работоспособность в широком диапазоне температур и при воздействии вибрации, что позволяет применять его в составе бортовой и промышленной аппаратуры.

Область применения охватывает внутренний монтаж электрических цепей постоянного и переменного тока частотой до 3 МГц в климатическом исполнении УХЛ. Головка используется в качестве кабельной части соединителя серии ОНЦ-РГ-09 и совместима с обозначением 2РМ22К10Г серии 2РМ. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества.
