Назначение разъёма

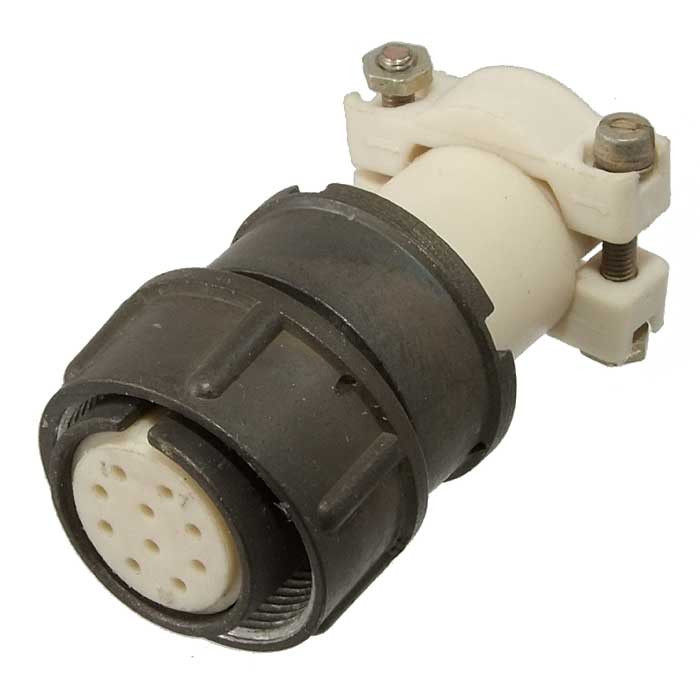

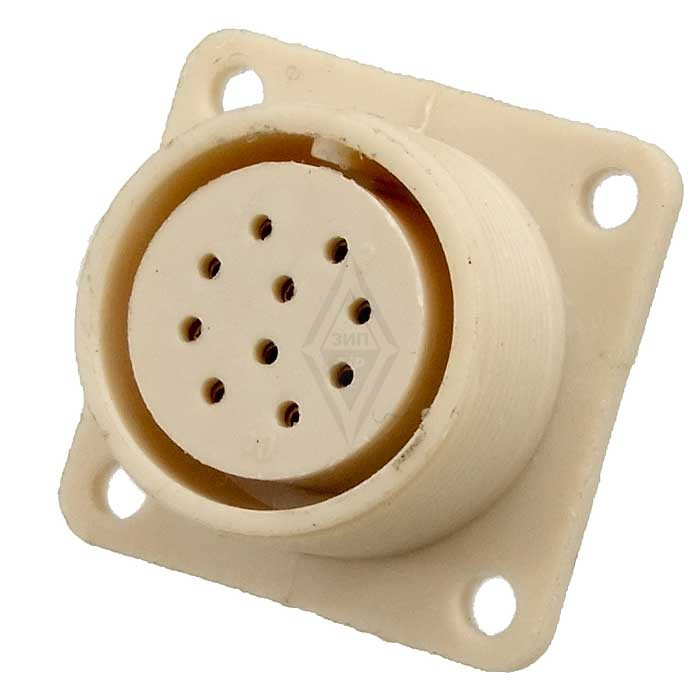

ОНЦ-РГ-09-10/22-Р17 (2РМ22КПН10Г) «5» представляет собой цилиндрический низкочастотный соединитель (розетку кабельную) серии 2РМ. Изделие предназначено для объёмного монтажа и применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Соединитель обеспечивает коммутацию проводников кабеля с ответной частью и используется в составе электротехнической и радиоэлектронной аппаратуры, где требуется разъёмное соединение цепей низкой частоты.

Конструктивные особенности

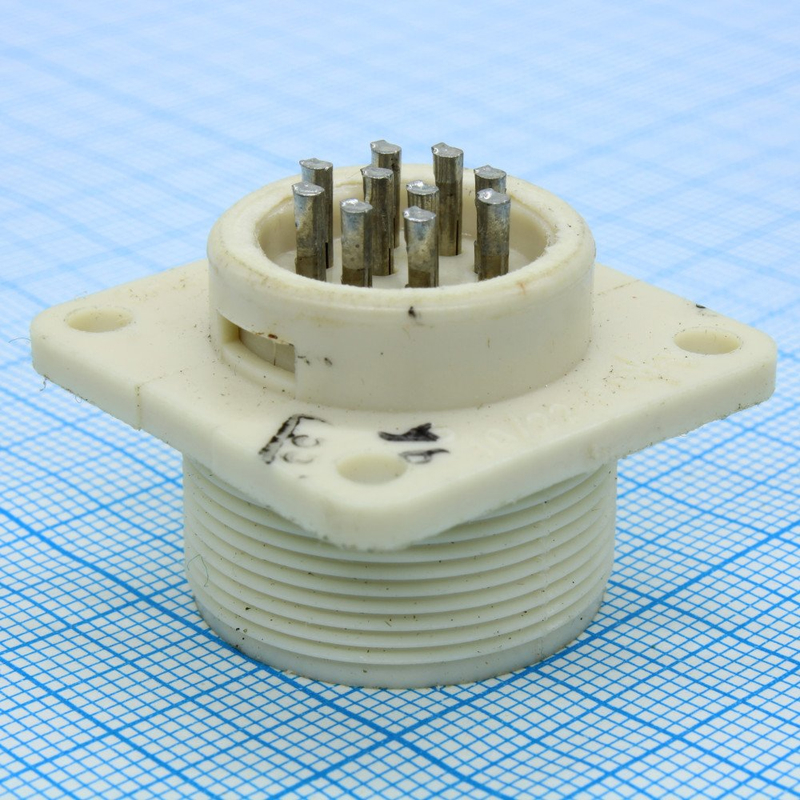

Соединитель негерметичен и выполнен с резьбовой фиксацией в сочленённом положении, что обеспечивает надёжное удержание ответной части при механических воздействиях. Корпус имеет прямой патрубок, рассчитанный на неэкранированный кабель. Условный размер корпуса — 22. Количество контактов — 10. Контакты выполнены с покрытием серебром, что снижает переходное сопротивление и стабилизирует параметры соединения в процессе эксплуатации.

Максимальное рабочее напряжение составляет 700 В, а ёмкость между контактами — не более 6 пФ. Индекс теплостойкости «1» соответствует рабочей температуре до 100 °C. Конструкция ориентирована на объёмный монтаж, при котором проводники кабеля разделываются и подключаются непосредственно к контактным элементам розетки.

Технические характеристики

• Тип изделия: розетка кабельная цилиндрическая низкочастотная серии 2РМ.
• Условный размер корпуса: 22.
• Число контактов: 10.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: 700 В.
• Диапазон рабочих частот: постоянный и переменный ток частотой до 3 МГц.
• Ёмкость между контактами: не более 6 пФ.
• Теплостойкость: до 100 °C (индекс «1»).
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Рабочая температура: от минус 60 до плюс 100 °C.
• Срок сохраняемости: 15 лет.
• Приемка: «5».
• Артикул: 7348.

Условия эксплуатации и применение

Благодаря климатическому исполнению УХЛ2.1 соединитель пригоден для работы в умеренном и холодном климате при размещении в помещениях, где параметры среды соответствуют указанному исполнению. Рабочая температура от минус 60 до плюс 100 °C позволяет использовать изделие в аппаратуре, подверженной значительным перепадам температуры. Срок сохраняемости 15 лет подтверждает пригодность соединителя к длительному хранению без потери рабочих свойств при соблюдении условий хранения.

Область применения охватывает низкочастотные электрические цепи постоянного и переменного тока в составе кабельных сборок, пультов, блоков и стоек. Резьбовая фиксация предотвращает самопроизвольное расчленение под вибрацией, а прямой патрубок упрощает ввод неэкранированного кабеля. Категории качества, соответствующие данной приемке, определяются требованиями технических условий на изделие.

Структура условного обозначения

Обозначение типа 2РМ22КПН10Г расшифровывается следующим образом: 2РМ — тип соединителя, 22 — условный размер корпуса, К — кабельный корпус, П — прямой патрубок, Н — исполнение по виду сочленения, 10 — число контактов, Г — наличие гайки. Дополнительные индексы указывают на теплостойкость, вариант исполнения и вид приёмки.

Комплектность и указания по подбору

1. Розетка кабельная в сборе с контактными элементами.
2. Крепёжные элементы, предусмотренные конструкцией (гайка согласно обозначению).
3. Ответная часть подбирается из той же серии 2РМ с соответствующим условным размером корпуса 22 и числом контактов 10.
4. При подборе необходимо учитывать требуемое напряжение цепи, частотный диапазон и температурные условия эксплуатации.

Изделие поставляется в соответствии с техническими условиями, определяющими категории качества. Сведения о производителе в карточке товара не указаны, поэтому при заказе следует уточнять документацию на конкретную партию.
