Назначение и область применения

ОНЦ-РГ-09-10/22-Р17 (2РМ22КПН10Г) «5» — малогабаритный цилиндрический низкочастотный разъём-розетка, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В. Изделие относится к серии ОНЦ-РГ-09 и применяется для коммутации электрических соединений в составе кабельных сборок, приборов и блоков радиоэлектронной аппаратуры.

Разъём имеет кабельный корпус, резьбовую фиксацию и одношпоночную поляризацию корпусов, что обеспечивает правильное взаимное ориентирование ответных частей при сочленении. Исполнение 17 обозначает пластмассовую версию изделия.

Основные технические характеристики

• Количество контактов — 10, диаметр контакта — 1 мм.
• Диаметр посадочного отверстия — 22 мм.
• Максимальная токовая нагрузка — 2,5 А.
• Сопротивление контактов — не более 50 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 500 В.
• Рабочая частота — до 3 МГц.

Условия эксплуатации

Разъём рассчитан на эксплуатацию в жёстких условиях. Рабочий диапазон температур составляет от минус 60 до плюс 70 градусов Цельсия. Ресурс наработки — 10000 часов, количество сочленений-расчленений — 500 циклов, срок сохраняемости — 6 лет.

Изделие выдерживает пониженное давление до 5,3 на 10 в минус четвёртой степени Паскаля и вибрации с ускорением до 400 метров на секунду в квадрате, что подтверждает его пригодность для применения в аппаратуре, подвергающейся механическим и климатическим воздействиям.

Конструкция и материалы

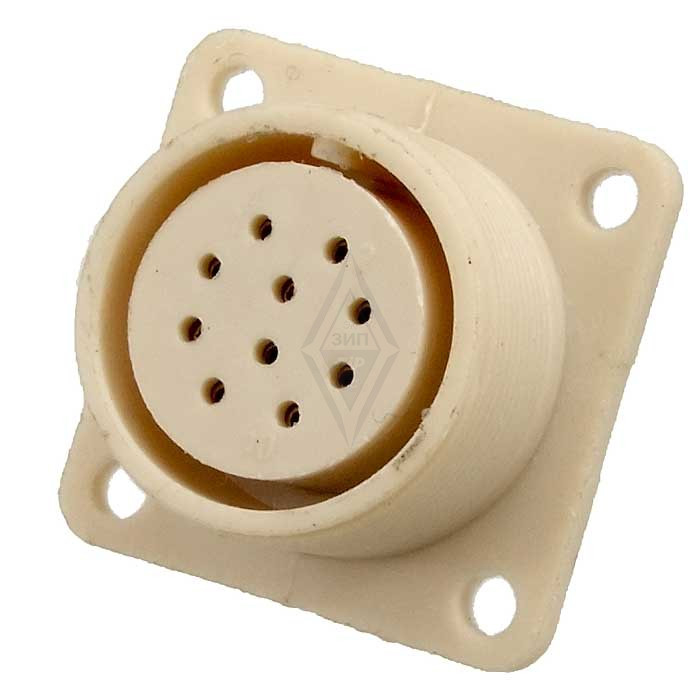

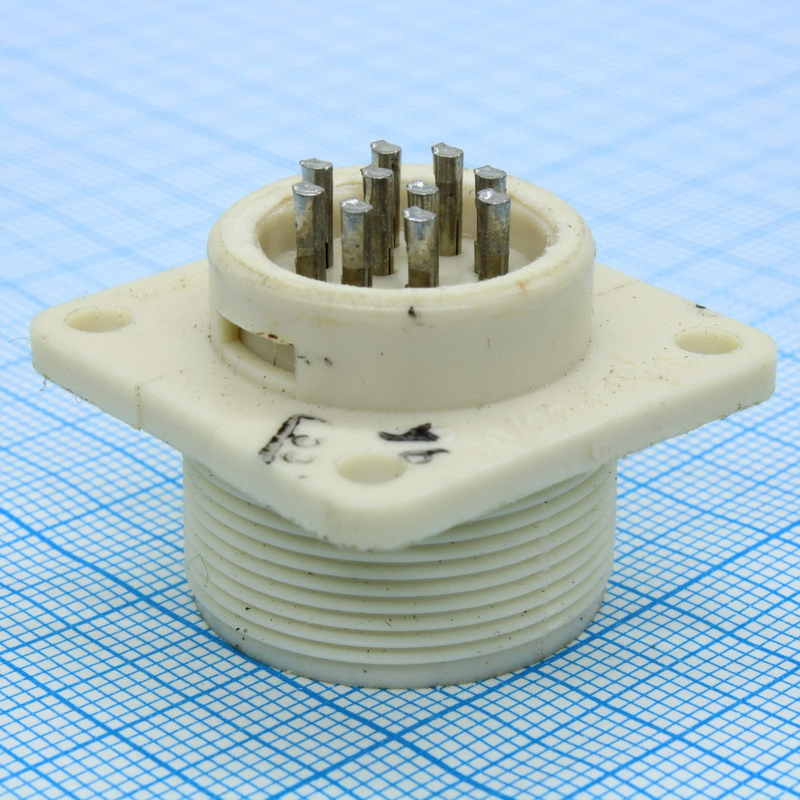

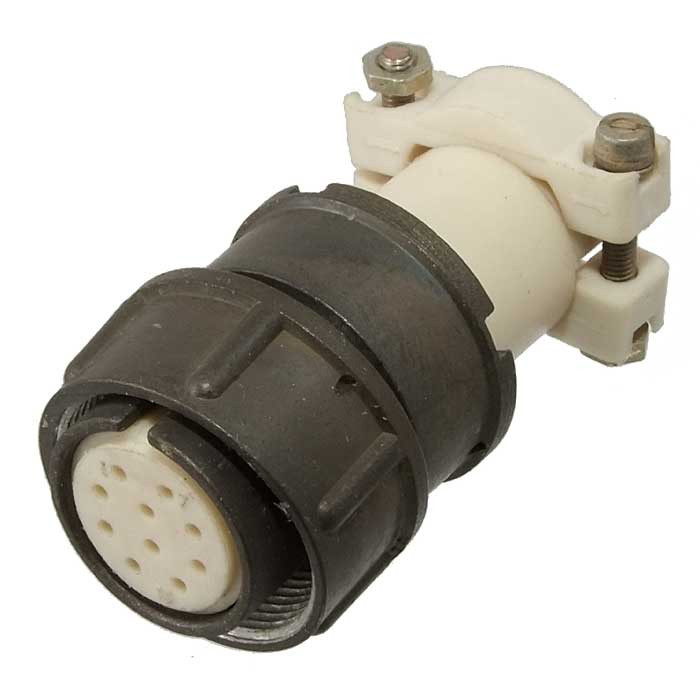

Корпус разъёма выполнен из алюминиевого сплава АЛ-11 и имеет экранированную кабельную часть с угловым кожухом (патрубком). Изолятор изготовлен из пресс-материала АГ-4. Контакты имеют никелевое покрытие, обеспечивающее стабильность переходного сопротивления при длительной работе.

Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в ответственных электротехнических и радиотехнических изделиях. Угловой кожух упрощает монтаж в стеснённых условиях и позволяет направлять кабель под углом к оси разъёма.

Применение

Разъём применяется в составе кабельных соединений между блоками и приборами, где требуется компактное исполнение, надёжная резьбовая фиксация и стойкость к вибрациям и перепадам давления. Благодаря экранированной кабельной части изделие подходит для цепей, чувствительных к помехам. Одношпоночная поляризация исключает ошибку при сочленении, а 10 контактов диаметром 1 мм обеспечивают передачу сигналов и питания в низкочастотных цепях.
