Назначение соединителя

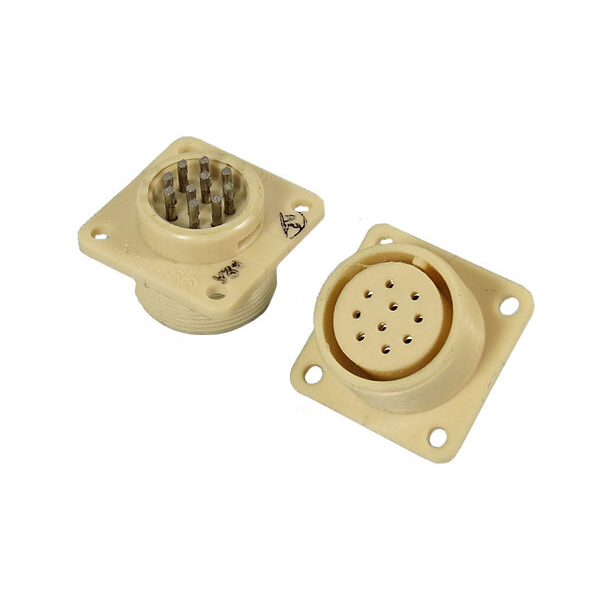

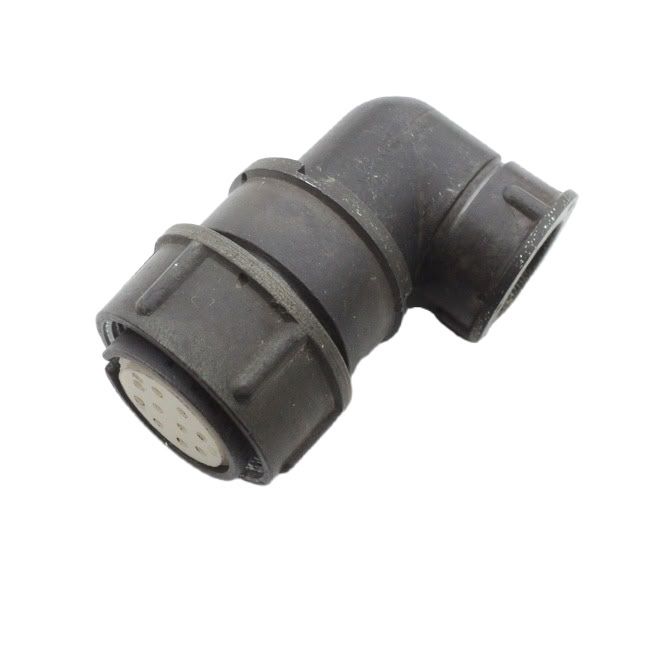

ОНЦ-РГ-09-10/22-Р15 «5» — это кабельная розетка низкочастотного цилиндрического соединителя малогабаритной серии ОНЦ-РГ-09. Изделие предназначено для внутреннего монтажа экранированных и неэкранированных кабелей в климатическом исполнении УХЛ и выпускается по техническим условиям бР0.364.082 ТУ.

Розетка применяется в электронных, радиоэлектронных и контрольно-измерительных приборах для надежного соединения электрических цепей постоянного и переменного тока. Благодаря металлическому экранированному корпусу соединитель подходит для сборки ответственных цепей, где требуется защита от внешних электромагнитных помех и стабильный контакт при эксплуатации в жестких климатических условиях.

Подтвержденные технические характеристики

• Количество контактов — 10 штук.
• Диаметр контактов — 1,0 миллиметра.
• Условный размер корпуса — 22 миллиметра.
• Максимальный рабочий ток — 2,5 ампера на контакт при групповой нагрузке и 5 ампер на одиночный контакт.
• Максимальное рабочее напряжение — 500 вольт.
• Сопротивление контактов — не более 50 миллиом.
• Рабочая температура — от минус 60 до плюс 70 градусов Цельсия.
• Количество сочленений — до 500 циклов.

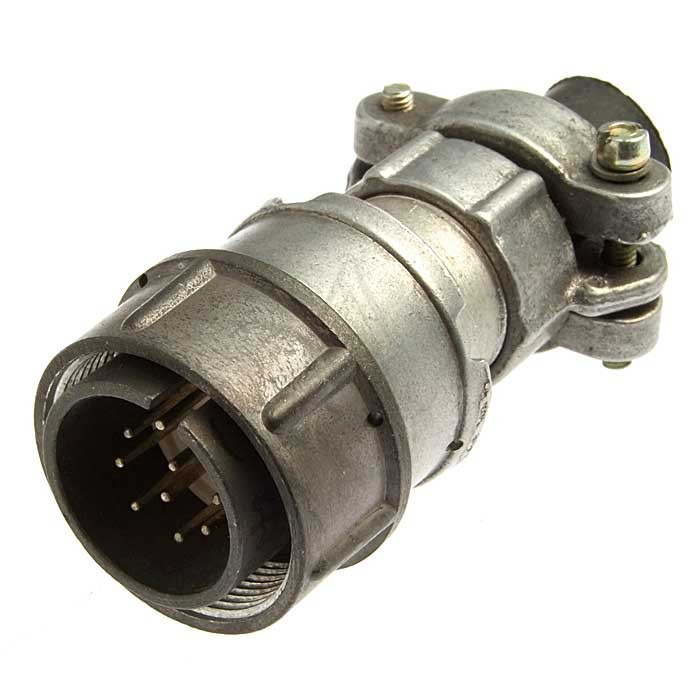

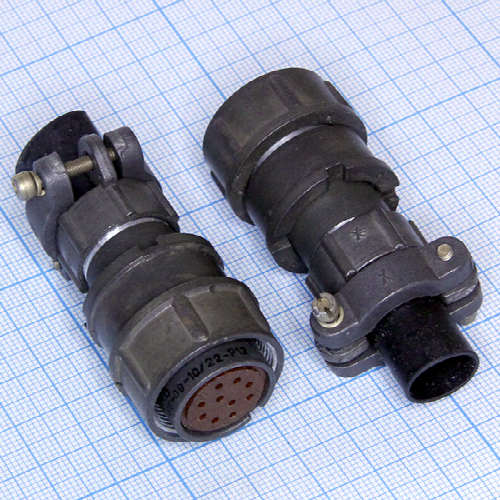

Конструкция и особенности исполнения

Корпус розетки выполнен металлическим, контакты имеют никелевое покрытие. Вид сочленения — резьбовой, исполнение негерметичное, экранированное. Монтаж кабельной части выполняется объемным способом пайкой, что обеспечивает надежное электрическое соединение и устойчивость к вибрационным нагрузкам.

Розетка имеет исполнение кабельной монтажной части без патрубка. Климатическое исполнение УХЛ допускает эксплуатацию изделия в условиях умеренного и холодного климата в закрытых помещениях, под навесом и в полевых условиях при соблюдении требований технических условий.

Расшифровка обозначения

1. ОНЦ-РГ-09 — тип соединителя, низкочастотный цилиндрический малогабаритный.
2. 10 — число контактов.
3. 22 — условный размер корпуса в миллиметрах.
4. Р — розетка.
5. 15 — исполнение кабельной монтажной части без патрубка.

Приемка и применение

Изделие поставляется с приемкой «5», что подтверждает соответствие требованиям технических условий бР0.364.082 ТУ. Розетка предназначена для комплектования приборов, блоков и кабельных сборок, где требуется компактное, экранированное и разъемное соединение на 10 цепей.

Сфера применения охватывает измерительную технику, системы управления, радиоэлектронную аппаратуру и промышленное оборудование. Соединитель обеспечивает стабильную передачу сигналов и питания при токах до 2,5 ампера на контакт и напряжении до 500 вольт, выдерживая до 500 циклов сочленения и расчленения без потери рабочих параметров.
