Назначение

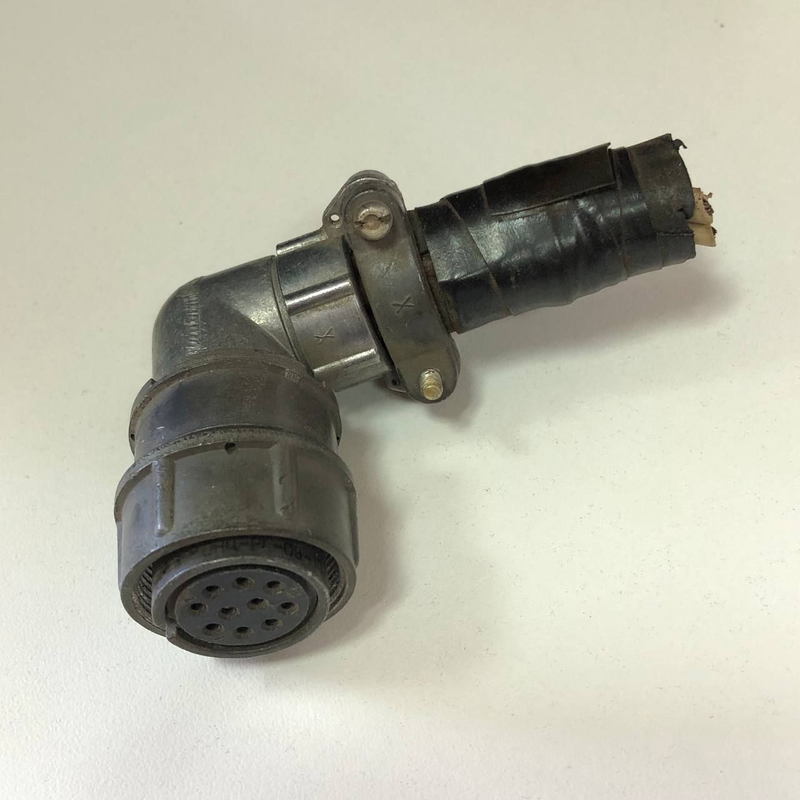

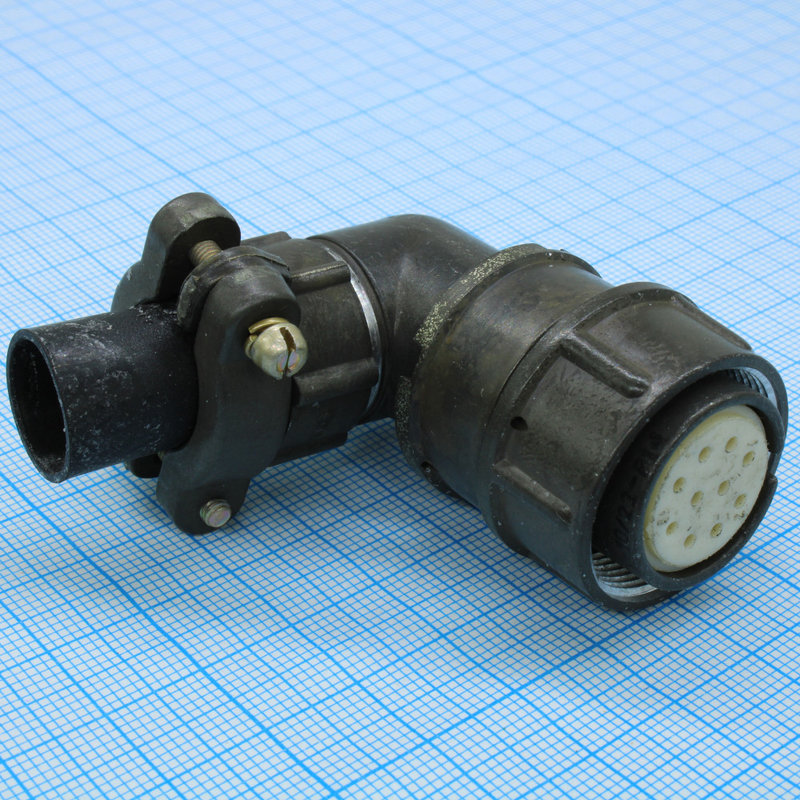

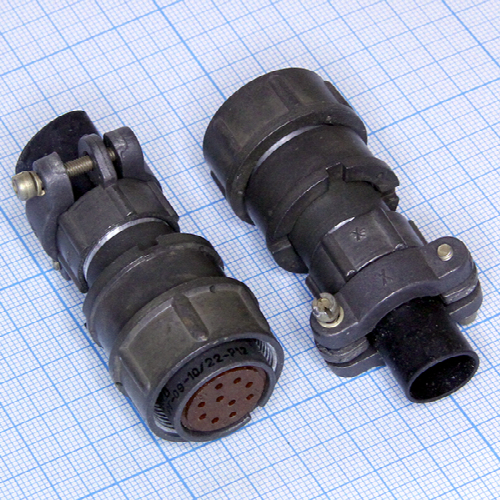

ОНЦ-РГ-09-10/22-Р14 «5» — это элемент корпуса круглого электрического соединителя, представляющий собой угловой патрубок (головку с гайкой) для ввода и фиксации кабеля. Изделие предназначено для комплектации соединителей серии ОНЦ и их аналогов, обеспечивая механически прочное и герметичное крепление кабельной линии к разъёму под углом.

Основная функция данной детали — организовать угловой ввод кабеля в корпус соединителя, зафиксировать его резьбовой гайкой и защитить место стыка от внешних воздействий: вибрации, ударов, влаги и пыли. Изделие применяется совместно с ответными частями соединителей, для которых оно предусмотрено конструкцией.

Подтверждённые особенности

• Тип компонента: элемент корпуса круглого электрического соединителя, предназначенный для углового ввода кабеля и его фиксации гайкой.
• Обозначение: ОНЦ-РГ-09-10/22-Р14 (В14), вариант исполнения «5».
• Год выпуска: 1991.
• Соответствие: является аналогом или частью соединителя серии 2РМ22КУН10Г1В1.
• Размер корпуса: 22 (по аналогу 2РМ).
• Количество контактов: предназначен для соединителей с 10 контактами (по аналогу 2РМ).
• Тип контактов: предполагает использование гнездовых (женских) контактов в сборе (по аналогу 2РМ...Г...).
• Соединение: байонетное (характерно для серии 2РМ).
• Особенности кабельного ввода: угловой патрубок с резьбовой частью (голова с гайкой) для герметичного и механически прочного крепления кабеля.
• Обозначение «Р14»: может указывать на диаметр кабеля или тип сальника.
• Стойкость к внешним воздействиям: высокая вибро- и ударостойкость, влагозащищённость (согласно исполнению В1В для аналога), широкий диапазон рабочих температур.
• Материал корпуса: металл (как правило, алюминиевые сплавы с защитным покрытием) для обеспечения механической прочности и экранирования.
• Приемка: «5».
• Производитель: «Элекон».

Применение

Благодаря высокой стойкости к вибрации, ударам и воздействию влаги, а также металлическому экранированному корпусу, ОНЦ-РГ-09-10/22-Р14 «5» применяется в ответственных областях, где требуется надёжное электрическое соединение и защита кабельных линий:

1. Авиационная и космическая техника.
2. Военная техника и специальное оборудование.
3. Промышленное оборудование и автоматизация.
4. Железнодорожный и водный транспорт.
5. Измерительная и контрольно-диагностическая аппаратура.
6. Навигационные и радиолокационные системы.
7. Средства связи.

Совместимость и комплектация

Изделие совместимо с соединителями серии ОНЦ и является аналогом или частью соединителя 2РМ22КУН10Г1В1. При подборе необходимо учитывать размер корпуса 22, количество контактов 10, гнездовой тип контактов и байонетное соединение. Деталь поставляется как отдельный элемент корпуса — угловая головка с гайкой для ввода кабеля.

Условия эксплуатации

Металлический корпус с защитным покрытием обеспечивает механическую прочность и экранирование. Влагозащищённость исполнения В1В и широкий диапазон рабочих температур допускают эксплуатацию в тяжёлых условиях, характерных для техники специального и промышленного назначения.
