Назначение и область применения

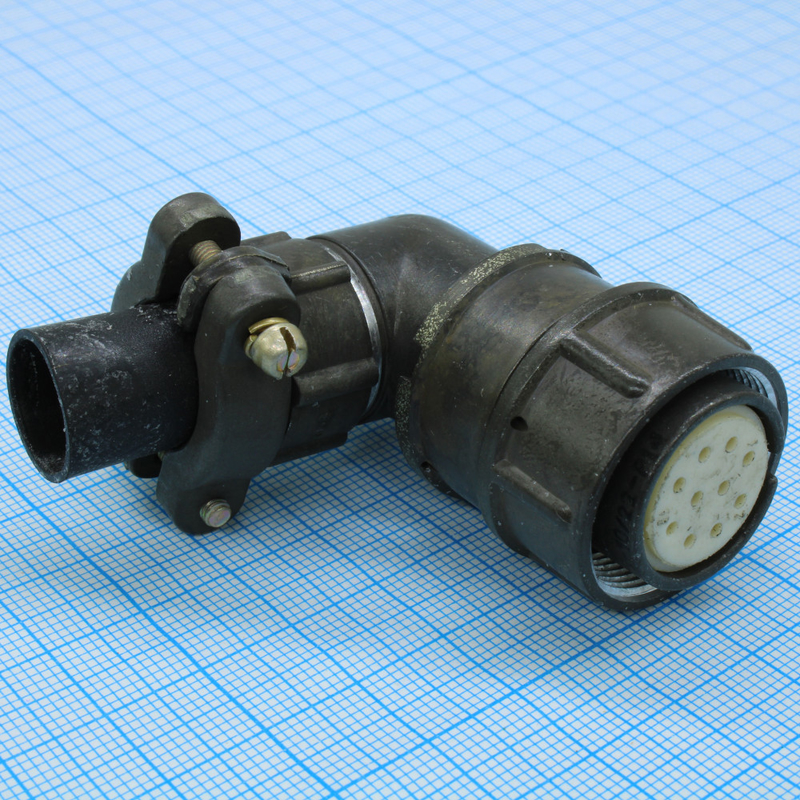

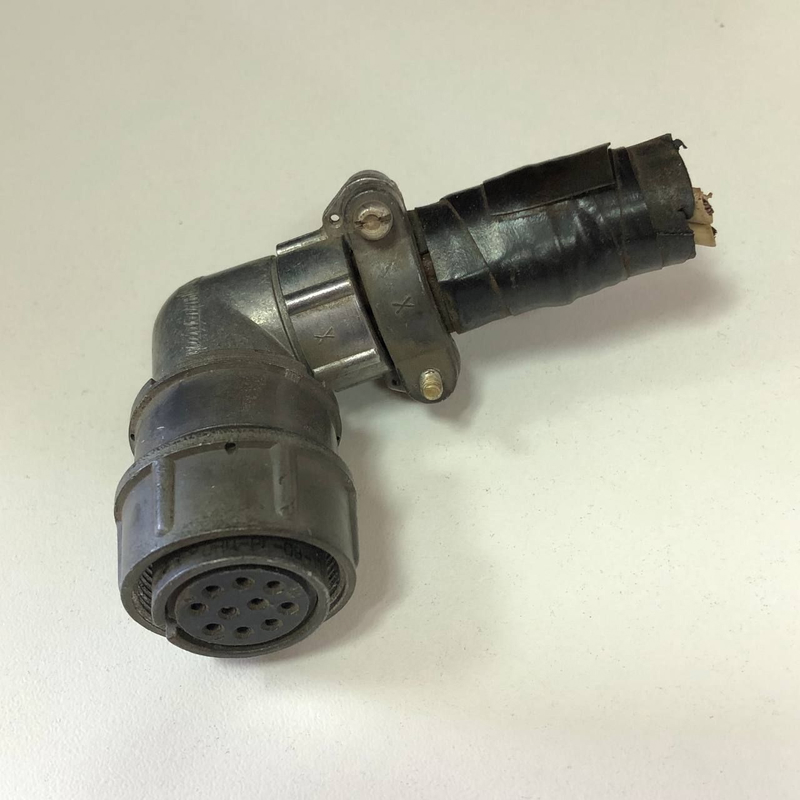

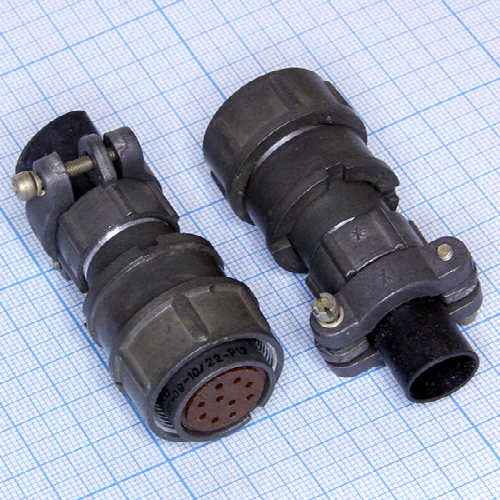

ОНЦ-РГ-09-10/22-Р14 «5» — низкочастотный цилиндрический электрический разъём серии ОНЦ-РГ-09, представляющий собой кабельную розетку с резьбовым соединением и одношпоночной поляризацией корпуса. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Разъём применяется для внутреннего монтажа в аппаратуре, в том числе с экранированными и неэкранированными кабелями. Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции данной категории.

Конструкция и исполнение

Буква «Р» в обозначении указывает на то, что изделие является розеткой. Корпус кабельный, посадочный диаметр составляет 22 мм. Часть «10/22» в обозначении указывает на количество контактов и посадочный диаметр.

• Тип изделия: розетка кабельная
• Количество контактов: 10, диаметр контактов 1 мм
• Сочленение: резьбовое
• Поляризация корпуса: одношпоночная, исключает неправильное сочленение
• Покрытие контактов: никель
• Монтаж проводников: пайкой, объёмный монтаж

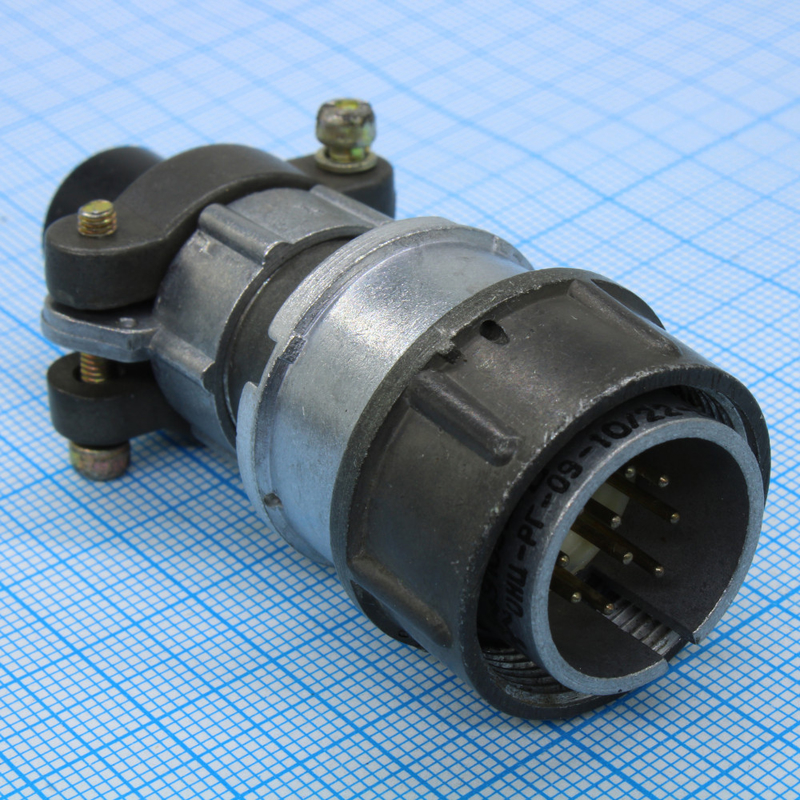

К розетке подбирается ответная часть — соответствующая вилка серии ОНЦ-РГ-09 с той же схемой расположения контактов.

Электрические характеристики

• Максимальное рабочее напряжение: до 500 В
• Максимальная токовая нагрузка: около 2,5 А на контакт для данного типоразмера
• Сопротивление контактов: не более 50 мОм для контактов диаметром 1,0 мм
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях

Надёжность и долговечность

Изделие рассчитано на многократное использование. Количество циклов сочленения и расчленения составляет 500. Минимальная наработка — 10 000 часов, срок сохраняемости — 6 лет.

Условия эксплуатации

• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия
• Атмосферное пониженное давление: до 5,3 умноженное на 10 в минус четвёртой степени Паскаля, что эквивалентно 400 миллиметрам ртутного столба
• Устойчивость к синусоидальной вибрации: частоты от 1 до 5000 Гц, ускорение до 100 метров на секунду в квадрате
• Устойчивость к ударам одиночного действия: до 1500 метров на секунду в квадрате

Применение

Разъём ОНЦ-РГ-09-10/22-Р14 «5» применяется для коммутации электрических цепей в составе аппаратуры внутреннего монтажа. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжное механическое соединение и предотвращают неправильную стыковку с ответной вилкой. Изделие подходит для эксплуатации в условиях вибрации, пониженного атмосферного давления и широкого диапазона температур.
