Назначение

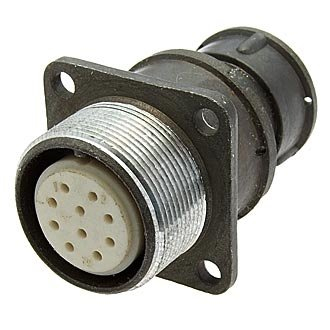

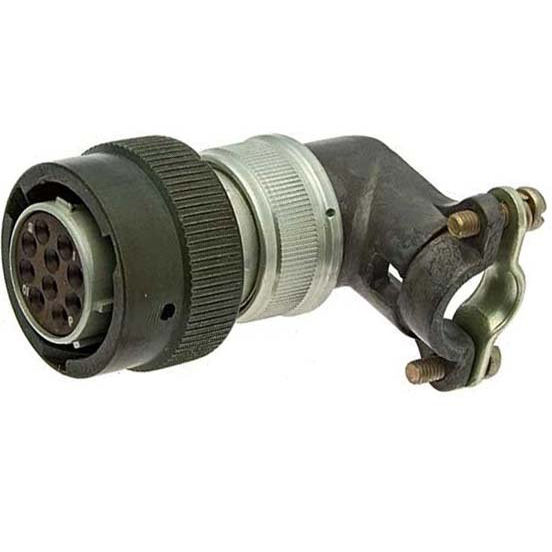

ОНЦ-РГ-09-10/22-Р13 «1» — цилиндрический низкочастотный разъём серии ОНЦ-РГ-09, выпускаемый по техническим условиям ТУ бР0.364.082. Изделие представляет собой кабельную розетку и предназначено для электрического соединения цепей в электро-, радио- и контрольно-измерительных приборах. Разъём обеспечивает передачу сигналов и питающего напряжения в составе кабельных сборок, где требуется экранированное подключение и механическая фиксация ответной части.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Габаритные размеры корпуса составляют 29 на 48 миллиметров. Исполнение 13 предусматривает прямой патрубок и гайку для подключения экранированного кабеля, что позволяет защитить линию передачи от внешних помех.

Изолятор изготовлен из пластмассы белого цвета. Контакты — 10 штук диаметром 1 миллиметр, выполнены из латуни с никелевым покрытием. Механический монтаж выполняется объёмным способом, электрическое соединение — пайкой. Поляризация разъёма одношпоночная, что исключает неправильное сочленение ответных частей.

В комплекте характеристик VirtueMart указаны приёмка «1» и год выпуска 88.

Технические характеристики

• Число контактов: 10, диаметр каждого 1 миллиметр.
• Материал контактов: латунь с покрытием никелем.
• Материал корпуса: алюминиевый сплав А-22, оксидирование, цвет серый.
• Габаритные размеры корпуса: 29 на 48 миллиметров.
• Номинальное напряжение: до 500 вольт.
• Номинальный ток: до 5 ампер на контакт.
• Сопротивление контакта: не более 50 миллиом.
• Сопротивление изоляции: 5000 мегаом.
• Поляризация: одношпоночная.
• Вид монтажа: объёмный, пайка.

Условия эксплуатации

Разъём рассчитан на работу в диапазоне температур от минус 60 до плюс 70 градусов Цельсия. Климатическое исполнение — УХЛ, допустимая влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия.

Изделие выдерживает воздействие вибрации в диапазоне от 1 до 500 герц с ускорением 10 g, акустические шумы уровнем 170 децибел и удары с ускорением до 150 g. Ресурс составляет 500 сочленений, а наработка — 10 000 часов. Указанные параметры подтверждают пригодность разъёма для эксплуатации в жёстких условиях, характерных для приборной и измерительной техники.

Применение

ОНЦ-РГ-09-10/22-Р13 «1» применяется в электро-, радио- и контрольно-измерительных приборах. Благодаря экранированному исполнению с прямым патрубком и гайкой он подходит для монтажа кабельных линий, где важна помехозащищённость и надёжная фиксация. Разъём используется при сборке и ремонте оборудования, требующего низкочастотного соединителя с десятью контактами и одношпоночной поляризацией.
