Общее описание и назначение

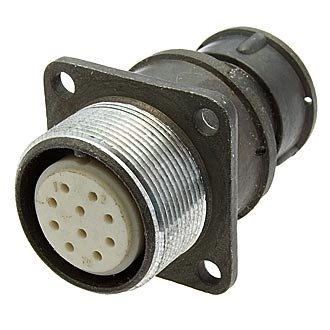

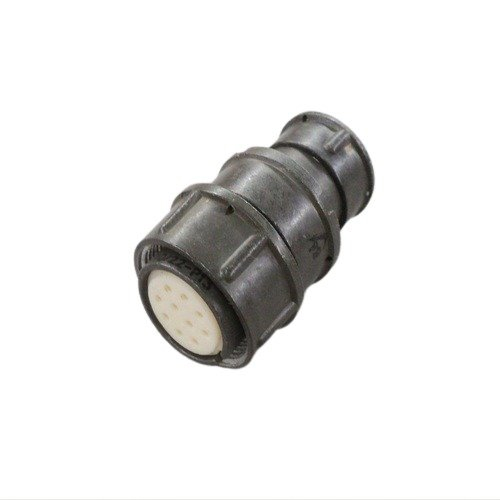

ОНЦ-РГ-09-10/22-Р13 (артикул 7340) представляет собой кабельную розетку из серии цилиндрических герметичных электрических разъемов малогабаритного типа ОНЦ-РГ-09. Изделие относится к категории ОНЦ и предназначено для создания разъемных электрических соединений в аппаратуре, работающей в условиях повышенной влажности, запыленности, вибрации и значительных перепадов температур.

Разъем выполнен в герметичном корпусе и рассчитан на надежную коммутацию цепей постоянного и переменного тока. Благодаря кабельному исполнению розетка монтируется непосредственно на проводники кабеля методом пайки, что обеспечивает стабильный электрический контакт и удобство подключения в составе жгутов и кабельных сборок.

Подтверждённые особенности конструкции

Согласно представленным данным, ОНЦ-РГ-09-10/22-Р13 имеет следующую конструкцию и характеристики:

• Тип: цилиндрический герметичный электрический разъем малогабаритного типа, розетка кабельная.
• Сочленение: резьбовое, обеспечивающее надежную фиксацию и повышенную вибростойкость.
• Количество контактов: 9 — для серии ОНЦ-РГ-09.
• Способ монтажа: пайка контактов к жилам кабеля.
• Материалы: корпус из алюминиевого сплава с защитным покрытием; контакты с серебряным или золотым покрытием для высокой проводимости и коррозионной стойкости.
• Степень защиты: герметичное исполнение, аналогичное IP67, с защитой от пыли, влаги и агрессивных сред.

Электрические и эксплуатационные характеристики

Основные подтвержденные параметры изделия:

• Рабочее напряжение: до 700 В для большинства модификаций серии ОНЦ-РГ.
• Рабочий ток на контакт: до 5 А для большинства модификаций серии ОНЦ-РГ.
• Сопротивление контактов: не более 0.005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от -60 °C до +100 °C; некоторые исполнения допускают до +125 °C.
• Износостойкость: не менее 500 циклов сочленений-расчленений.

Указанные параметры делают разъем пригодным для применения в цепях управления, сигнализации, питания датчиков и исполнительных устройств в составе радиоэлектронной аппаратуры.

Применение

Разъемы серии ОНЦ-РГ-09, к которой относится ОНЦ-РГ-09-10/22-Р13, применяются в следующих областях:

• Военная и оборонная техника: системы связи, управления, радиолокации и другая аппаратура с повышенными требованиями к надежности и устойчивости к экстремальным условиям.
• Авиация и космонавтика: бортовое оборудование самолетов, вертолетов, спутников и ракет-носителей; подключение датчиков, систем навигации, связи и контроля.
• Промышленное оборудование: автоматизированные системы управления, робототехника, станки, измерительная и контрольная аппаратура при повышенной влажности, запыленности, вибрации или перепадах температур.
• Морское и судовое оборудование: корабельные системы связи, навигации, управления и мониторинга с защитой от влаги и соленого тумана.
• Радиоэлектронная аппаратура: широкий спектр устройств, требующих герметичных и надежных электрических соединений.

Особенности эксплуатации

Изделие произведено в 1987 или 1988 году, поэтому при установке в новую аппаратуру рекомендуется проводить визуальный осмотр корпуса, контактов и резьбовой части, а также проверку сопротивления изоляции и контактного соединения. Резьбовое сочленение следует затягивать с умеренным усилием, не допуская повреждения защитного покрытия. Монтаж выполняется пайкой контактов к кабелю; после пайки необходимо удалить остатки флюса и убедиться в отсутствии замыканий между соседними контактами.

Герметичное исполнение и материалы корпуса позволяют использовать разъем в условиях, где предъявляются высокие требования к стабильности электрического соединения и защите от внешних воздействий.
