Назначение

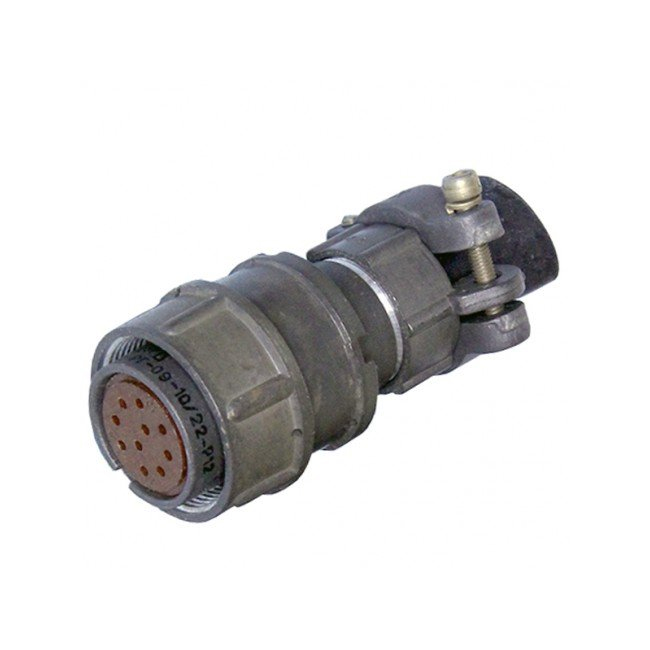

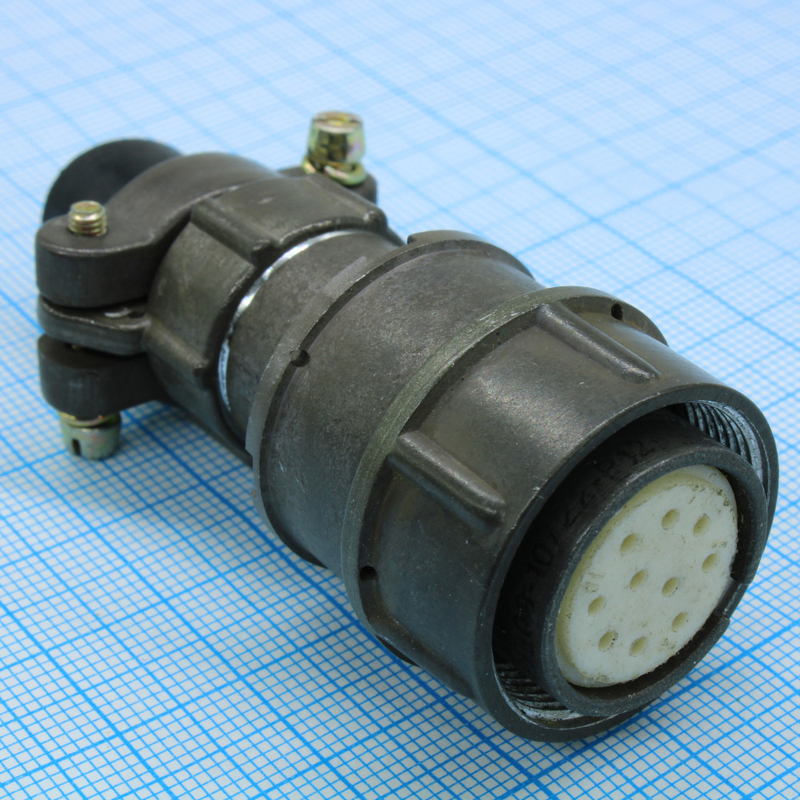

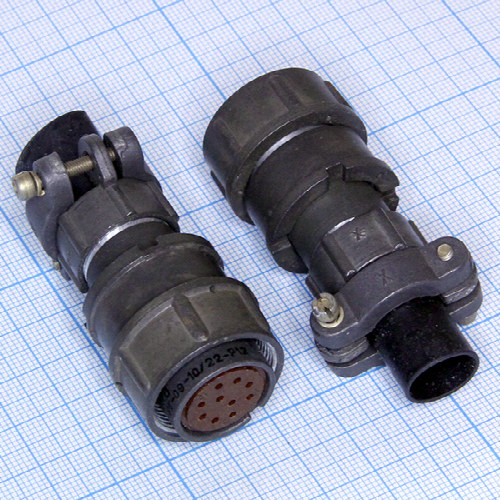

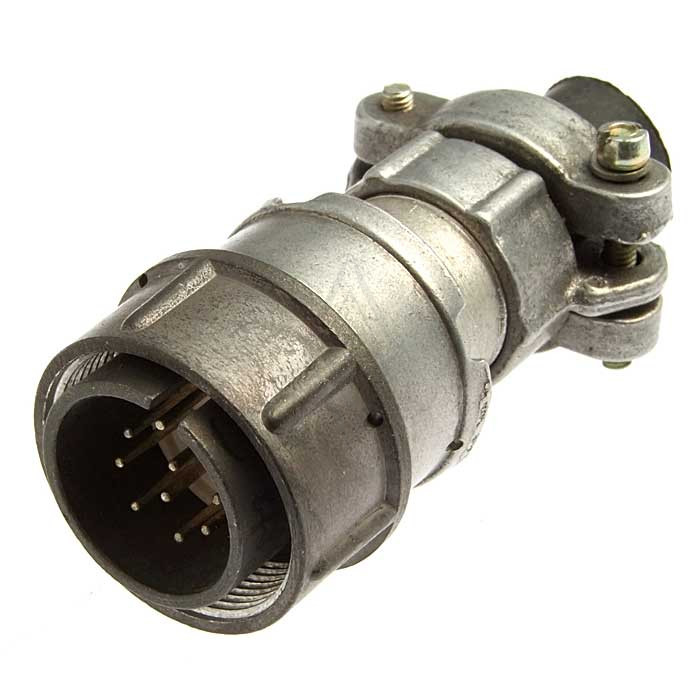

ОНЦ-РГ-09-10/22-Р12 — это кабельная розетка с прямым патрубком, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к классу цилиндрических низкочастотных соединителей с резьбовой фиксацией и применяется для коммутации электрических цепей в составе кабельных сборок и жгутов.

Розетка выпускается в приёмке «5», что подтверждает её соответствие требованиям, предъявляемым к изделиям данного класса. Маркировка изделия — ОНЦ-РГ-09-10/22-Р17.

Технические характеристики

• Максимальный рабочий ток на каждый контакт: 2,5 А
• Максимальный ток на одиночный контакт: 5 А
• Максимальное рабочее напряжение: 500 В
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений: 500
• Минимальная наработка: 10 000 ч
• Срок сохраняемости: 6 лет
• Диапазон рабочих температур: от минус 60 °C до плюс 70 °C
• Диаметр контакта: 1 мм
• Диаметр корпуса: 22 мм
• Диаметр изделия: 29 мм
• Длина: 25 мм
• Длина патрубка: 36,5 мм

Материалы и конструкция

Корпус разъема ОНЦ-РГ-09-10/22-Р12 выполнен из алюминиевого сплава АЛ-11. Изолятор, на котором установлены контакты разъема, изготовлен из пресс-материала АГ-4. Контакты имеют никелевое покрытие. Конструкция предусматривает резьбовую фиксацию сочленения, что обеспечивает надёжное механическое соединение при эксплуатации.

Расшифровка обозначения

• ОНЦ-РГ-09 — тип соединителя, цилиндрический низкочастотный
• 10 — количество контактов
• 22 — условный размер корпуса
• Р — розетка
• 12 — кабельная часть неэкранированная с прямым кожухом (патрубком)

Применение и особенности подключения

Розетка предназначена для монтажа на кабеле и используется в составе электрических соединений, работающих в диапазоне частот до 3 МГц. Изделие рассчитано на эксплуатацию в широком температурном диапазоне от минус 60 °C до плюс 70 °C, что позволяет применять его в различных условиях, включая области с повышенными требованиями к климатической стойкости.

Важно отметить, что кабельную розетку нельзя соединить с кабельной вилкой, а блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом. Это правило необходимо учитывать при подборе ответных частей и организации монтажа.

Наработка изделия составляет не менее 10 000 часов, а количество сочленений достигает 500 циклов, что подтверждает достаточный ресурс для длительной эксплуатации. Срок сохраняемости — 6 лет.
