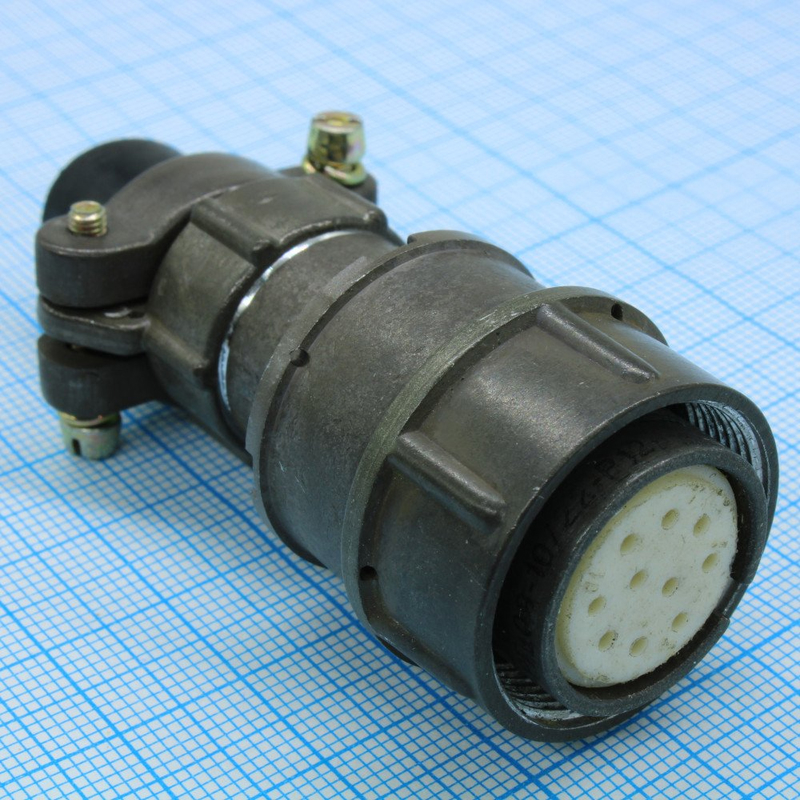

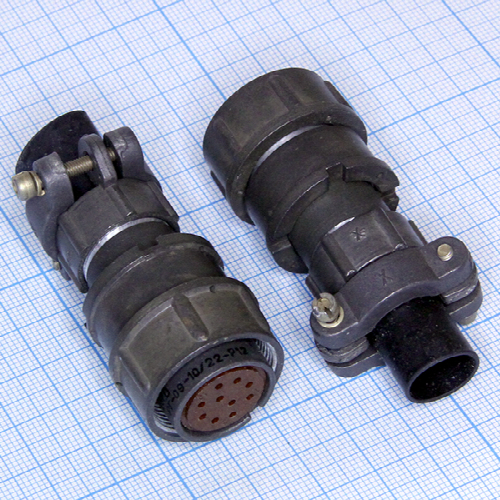

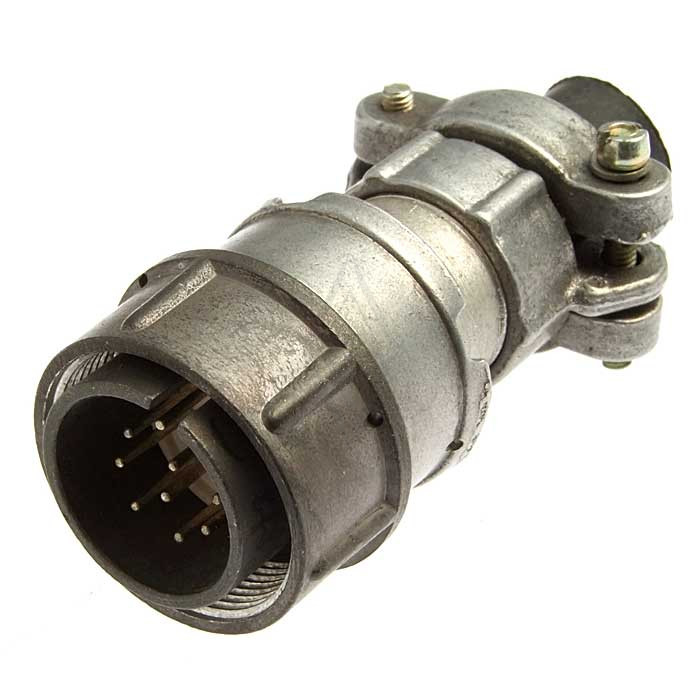

Назначение соединителя ОНЦ-РГ-09-10/22-Р12

Соединитель ОНЦ-РГ-09-10/22-Р12 представляет собой кабельную розетку серии ОНЦ и предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к классу низкочастотных цилиндрических соединителей малогабаритного негерметичного исполнения. Основная функция розетки — надёжное соединение и разъединение электрических цепей в узлах, блоках и модулях электронной аппаратуры общего назначения.

Конструкция допускает монтаж как с экранированными, так и с неэкранированными кабелями, что расширяет область применения изделия и позволяет использовать его в различных схемотехнических решениях. Корпусные детали изготовлены из карболита — материала, обеспечивающего необходимые электроизоляционные свойства и механическую стойкость.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя. Значения следует учитывать при подборе изделия под конкретную схему и условия эксплуатации.

• Тип соединителя: ОНЦ-РГ-09, малогабаритный, негерметичный.
• Количество контактов: 10.
• Максимальное рабочее напряжение: 500 В.
• Максимальный ток на каждый контакт: 2,5 А, до 5 А на одиночный контакт.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контактов: не более 50 мОм.
• Количество циклов соединения и разъединения: 500 раз.
• Минимальная наработка: 10 000 часов.
• Срок хранения: 6 лет.
• Диаметр корпуса: 29 мм.
• Длина: 25 мм.
• Длина патрубка: 36,5 мм.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Климатическое исполнение: УХЛ (умеренно холодный климат).
• Способ монтажа: пайка проводов к контактам.
• Приёмка: «5».

Конструктивные и эксплуатационные особенности

Корпус и изоляция

Корпус розетки выполнен из карболита, что определяет стойкость изоляции и стабильность электрических параметров в пределах рабочего температурного диапазона. Малогабаритное негерметичное исполнение позволяет использовать соединитель в аппаратуре, где не предъявляются требования к влагозащите и повышенной герметичности стыка.

Монтаж и подключение

Подключение проводов выполняется пайкой к контактам. Такой способ обеспечивает надёжный электрический контакт с низким переходным сопротивлением, не превышающим 50 мОм, и подходит для стационарной аппаратуры и приборов, где замена соединителя в процессе эксплуатации не предполагается.

Ресурс и условия работы

Изделие рассчитано на 500 циклов соединения и разъединения и минимальную наработку 10 000 часов. Срок хранения составляет 6 лет при соблюдении условий, установленных для климатического исполнения УХЛ. Рабочие температуры — от минус 60 до плюс 70 градусов Цельсия.

Применение

Соединители ОНЦ-РГ-09-10/22-Р12 применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Благодаря возможности работы с экранированными и неэкранированными кабелями они востребованы при построении кабельных сборок, межблочных соединений и в составе устройств, где требуется компактный цилиндрический разъём на 10 контактов с рабочим напряжением до 500 В и током до 2,5 А на контакт.

Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к данной категории продукции. Артикул товара — 7336, категория — ОНЦ.
