Назначение

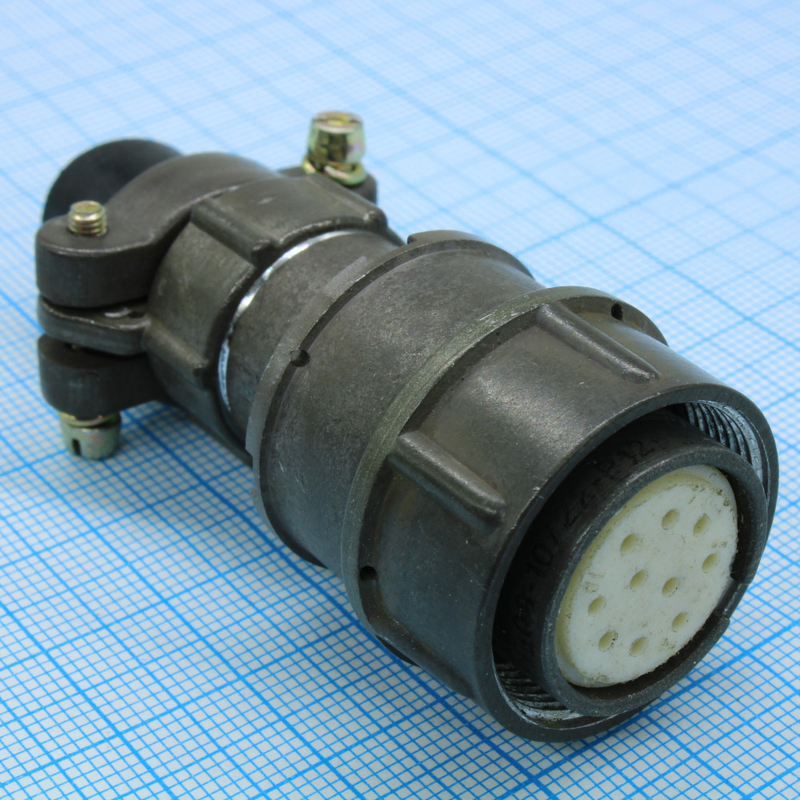

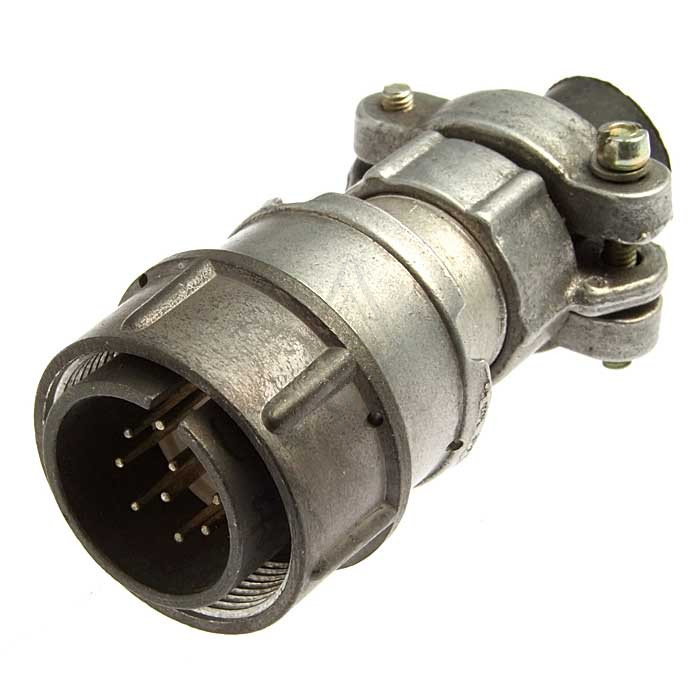

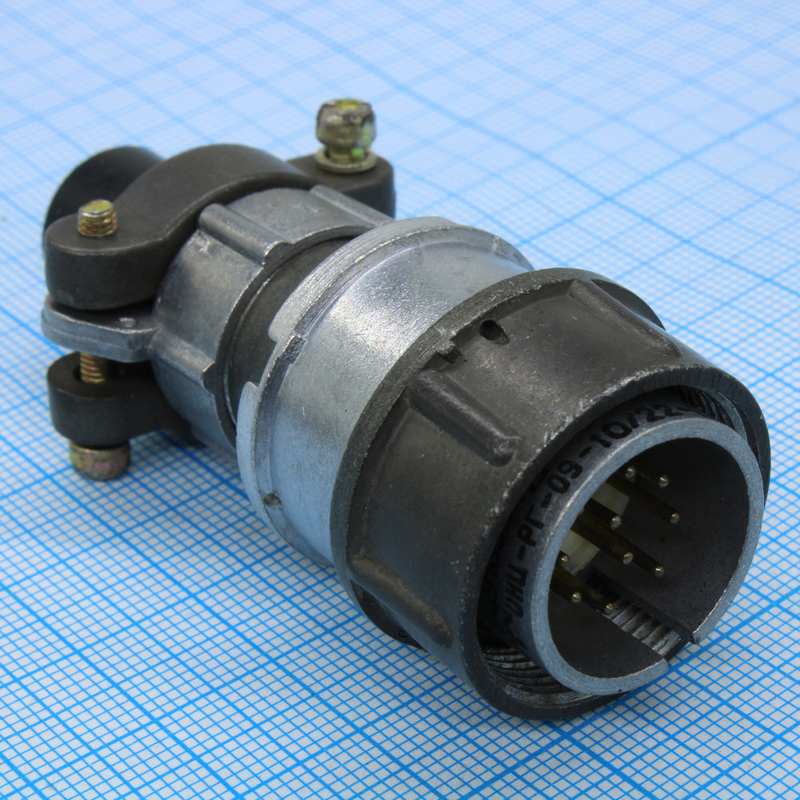

ОНЦ-РГ-09-10/22-Р12 с экранной гайкой представляет собой цилиндрическую низкочастотную кабельную розетку с 10 контактами. Изделие предназначено для обеспечения надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Конструкция с резьбовым соединением и интегрированной экранной гайкой обеспечивает эффективную защиту от электромагнитных помех, что делает розетку пригодной для применения в местах с высоким уровнем помех.

Данное изделие относится к категории ОНЦ и имеет приёмку «5», что подтверждает соответствие повышенным требованиям к качеству и надёжности. Артикул товара — 7339.

Подтверждённые технические особенности

Ниже приведены характеристики изделия, заявленные в описании:

• Тип разъёма: цилиндрический, низкочастотный, кабельная розетка.
• Количество контактов: 10.
• Рабочее напряжение: до 600 В переменного тока.
• Рабочий ток на контакт: до 10 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Материал контактов: латунь или бронза с покрытием серебром.
• Материал вставки (изолятора): пластмасса.
• Цвет изделия: серый.
• Габаритные размеры: 32 на 28 на 68 мм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Степень защиты: IP67 (для герметичного исполнения).
• Ресурс: не менее 500 циклов сочленения-расчленения.

Особенностью конструкции является наличие экранной гайки, предназначенной для защиты от электромагнитных помех. Приёмка «5» указывает на соответствие изделия установленным требованиям приёмки.

Области применения

Благодаря сочетанию низкочастотного цилиндрического разъёма, экранной гайки и широкого температурного диапазона розетка применяется в различных сферах:

1. Радиоэлектронная и радиотехническая аппаратура — для соединения блоков, модулей и компонентов.
2. Измерительная техника — в системах, требующих высокой точности и защиты от помех.
3. Системы связи и телекоммуникаций — для надёжной передачи сигналов.
4. Промышленное оборудование и автоматика — в условиях воздействия электромагнитных полей.
5. Специальная и военная техника — где предъявляются повышенные требования к надёжности, устойчивости к внешним воздействиям и электромагнитной совместимости.
6. Межблочные соединения — в составе сложной аппаратуры, где критична целостность сигнала и минимизация помех.

Розетка ОНЦ-РГ-09-10/22-Р12 с экранной гайкой подходит для эксплуатации в составе ответственных систем, где необходимо обеспечить стабильное электрическое соединение и защиту от электромагнитных помех. Исполнение с приёмкой «5» позволяет применять изделие в аппаратуре с повышенными требованиями к контролю качества.

Ключевые преимущества

Среди подтверждённых особенностей стоит выделить низкое сопротивление контактов (не более 2,5 мОм) и высокое сопротивление изоляции (не менее 5000 МОм), что способствует стабильной передаче сигнала. Наличие экранной гайки снижает влияние электромагнитных помех, а ресурс не менее 500 циклов обеспечивает длительный срок службы при многократных подключениях.

Дополнительная информация

Производитель товара в предоставленных данных не указан. Комплектация, страна производства, гарантийные условия и сведения о сертификатах в исходных данных отсутствуют, поэтому не приводятся. Изделие поставляется в сером цвете и имеет габаритные размеры 32 на 28 на 68 мм. Для получения точной информации о совместимости с конкретными ответными частями рекомендуется руководствоваться конструкторской документацией на аппаратуру.
