Назначение соединителя ОНЦ-РГ-09-10/22-Р12

Соединитель ОНЦ-РГ-09-10/22-Р12 «5» представляет собой цилиндрический низкочастотный разъём, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 500 В. Изделие относится к категории ОНЦ и применяется для коммутации электрических соединений в составе кабельных сборок и приборных блоков.

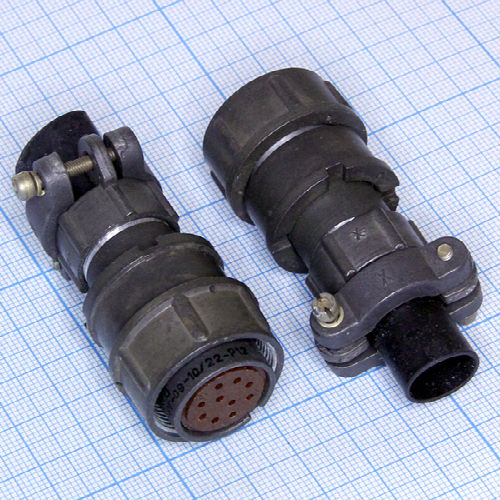

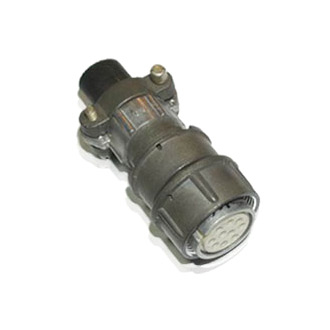

Конструктивно соединитель состоит из двух частей — вилки и розетки, каждая из которых может быть выполнена как кабельной, так и приборной (блочной). Данная модификация представляет собой розетку (обозначение «Р» в наименовании) с условным размером корпуса 22 мм, рассчитанную на 10 контактов.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для модели ОНЦ-РГ-09-10/22-Р12. Совокупность этих характеристик определяет область применения изделия и допустимые режимы эксплуатации.

• Количество контактов: 10.
• Условный размер корпуса: 22 мм.
• Тип соединителя: розетка (Р).
• Конструктивное исполнение: кабельная часть неэкранированная с прямым кожухом (патрубком).
• Максимальный рабочий ток на каждый контакт: 2,5 А, на одиночный контакт — 5 А.
• Максимальное рабочее напряжение: 500 В.
• Диаметр контактов: 1 мм.
• Сопротивление контактов: не более 50 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 10 000 часов.
• Срок сохраняемости: 6 лет.
• Сочленение корпусов: резьбовое.
• Поляризация корпуса: одношпоночная.
• Покрытие контактов: никель.

Условия эксплуатации

Соединитель ОНЦ-РГ-09-10/22-Р12 «5» рассчитан на работу в жёстких условиях окружающей среды. Температура окружающего воздуха при эксплуатации составляет от минус 60 градусов Цельсия до плюс 70 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении 5,3·10 в минус четвёртой степени Па (400 мм рт. ст.).

Устойчивость к механическим воздействиям подтверждается следующими параметрами: синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с ускорением 100 м/с², а также ускорение механического удара. Резьбовое сочленение корпусов и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную ориентацию ответных частей при монтаже, исключая ошибки подключения.

Применение и особенности конструкции

Благодаря никелевому покрытию контактов и низкому сопротивлению контактов (не более 50 мОм) соединитель подходит для цепей передачи сигналов и питания малой мощности. Неэкранированное исполнение кабельной части с прямым патрубком упрощает монтаж и позволяет использовать изделие в составе кабельных сборок различного назначения.

Приёмка «5» указывает на соответствие изделия установленным требованиям качества. Модификация ОНЦ-РГ-09-10/22-Р12 «5» может применяться в приборостроении, радиоэлектронной аппаратуре и других областях, где необходима надёжная коммутация цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 500 В.
