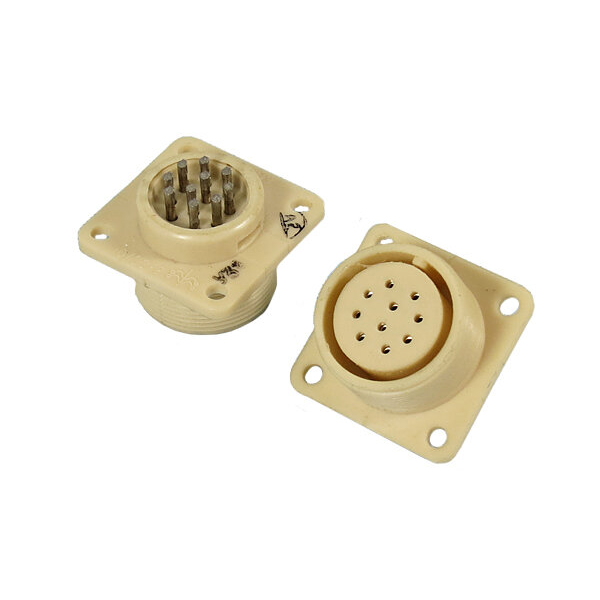

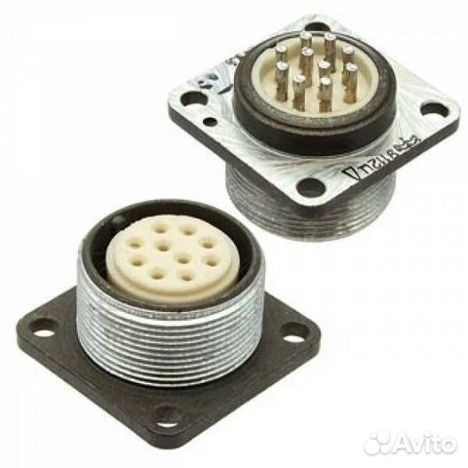

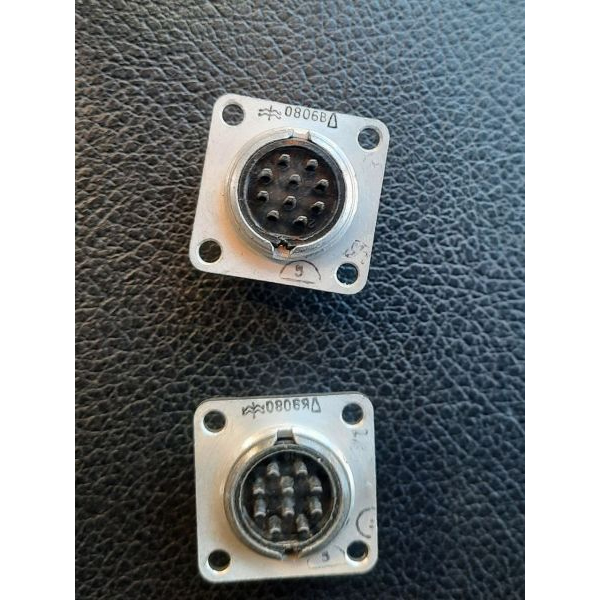

Назначение соединителя

ОНЦ-РГ-09-10/22-Р1 представляет собой цилиндрический низкочастотный разъём, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и механического сочленения кабельных линий и блоков аппаратуры, где требуется надёжная передача сигнала и питания при воздействии климатических и механических нагрузок.

Разъём относится к категории ОНЦ и имеет условный размер корпуса 22 мм. Конструкция рассчитана на эксплуатацию в составе радиоэлектронной аппаратуры, измерительных и управляющих систем, а также в других устройствах, где необходима устойчивость к вибрации, ударам и перепадам температуры.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели. Все значения приведены в соответствии с технической документацией на изделие.

• Количество контактов: 10.
• Условный размер корпуса: 22 мм.
• Сопротивление контактов: не более 50 мОм для диаметра 1,0 мм и не более 30 мОм для диаметра 5,0 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка: 2,5 А на каждый контакт.
• Максимальное рабочее напряжение: 500 В (амплитудное значение).
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 10 000 часов.
• Срок сохраняемости: 6 лет.
• Покрытие контактов: никель.
• Климатическое исполнение: УХЛ (умеренный и холодный климат).
• Приёмка: «5».

Конструктивные особенности

Сочленение корпусов выполнено резьбовым, что обеспечивает механическую прочность соединения и предотвращает самопроизвольное расчленение при вибрации. Поляризация корпусов одношпоночная — это исключает неправильное подключение и гарантирует правильную ориентацию ответных частей при сборке.

Контакты имеют никелевое покрытие, которое обеспечивает стабильное переходное сопротивление и защиту от коррозии. Корпус изготовлен из металла, что повышает экранирующие свойства и механическую стойкость изделия.

Условия эксплуатации

Разъём ОНЦ-РГ-09-10/22-Р1 предназначен для работы в жёстких условиях окружающей среды. Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 70 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении 5,3 умноженное на 10 в минус четвёртой степени Паскаля, что соответствует 400 миллиметрам ртутного столба.

Устойчивость к синусоидальной вибрации обеспечивается в диапазоне частот от 1 до 5000 Герц при ускорении 100 метров на секунду в квадрате. Механический удар одиночного действия выдерживается с ускорением 1500 метров на секунду в квадрате, многократного действия — с ускорением 400 метров на секунду в квадрате.

Применение

Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря климатическому исполнению УХЛ и высокой стойкости к механическим воздействиям он может использоваться в аппаратуре, эксплуатируемой в умеренном и холодном климате, в том числе на подвижных объектах и в условиях повышенной вибрации.

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям качества. Артикул товара — 7333. Производитель в предоставленных данных не указан.
