Назначение изделия

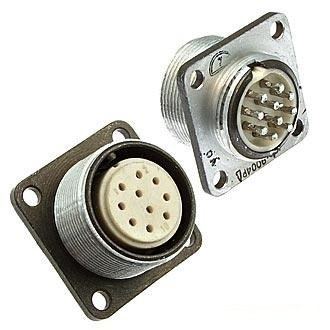

ОНЦ-РГ-09-10/22-Р1 представляет собой розетку блочную, то есть приборную часть цилиндрического низкочастотного соединителя без кожуха. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такое исполнение применяется там, где требуется компактное подключение кабеля непосредственно к прибору, блоку или пульту, без использования объёмного корпусного разъёма.

Розетка используется для внутреннего монтажа экранированными или неэкранированными кабелями. По схеме контактов изделие совместимо с разъёмами серий 2РМТ и 2РМДТ, что позволяет применять его в составе уже существующих жгутов и кабельных сборок без переделки ответных частей. Изделие ориентировано на жёсткие условия эксплуатации в промышленности, включая железнодорожное оборудование.

Конструктивные особенности и подтверждённые характеристики

Соединитель выполнен малогабаритным, с резьбовым соединением и одношпоночной поляризацией корпусов. Поляризация исключает неправильную стыковку, а резьбовой замок обеспечивает надёжную фиксацию ответной части при вибрационных и ударных нагрузках. Контакты имеют покрытие никелем. Изделие соответствует ТУ бР0.364.082 ТУ и климатическому исполнению УХЛ. Артикул товара — 40516.

Ключевые параметры:

• Количество контактов — 10, диаметр контакта 1,0 мм.
• Условный размер корпуса — 22 мм.
• Максимальный ток — 2,5 А на контакт, 5 А на одиночный контакт.
• Рабочее напряжение — до 500 В амплитудного значения.
• Диапазон рабочих температур — от минус 60 до плюс 70 градусов Цельсия.
• Сопротивление контактов — не более 50 мОм для контакта диаметром 1,0 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 сочленений-расчленений.
• Наработка — не менее 10 000 часов.
• Срок хранения — 6 лет.

Условия эксплуатации и надёжность

Изделие рассчитано на синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 100 метров на секунду в квадрате. Механические удары: одиночные — до 1500 метров на секунду в квадрате, многократные — до 400 метров на секунду в квадрате. Сохраняет работоспособность при пониженном давлении до 5,3 на 10 в минус четвёртой степени паскаля. Климатическое исполнение УХЛ подтверждает пригодность для эксплуатации в умеренном и холодном климате.

Совокупность перечисленных параметров делает ОНЦ-РГ-09-10/22-Р1 пригодным для применения в промышленной автоматике, железнодорожной технике, приборах и блоках, где требуется компактное, стойкое к вибрации и ударам соединение с никелевым покрытием контактов и стабильными электрическими характеристиками в течение всего срока службы.
