Назначение и общее описание

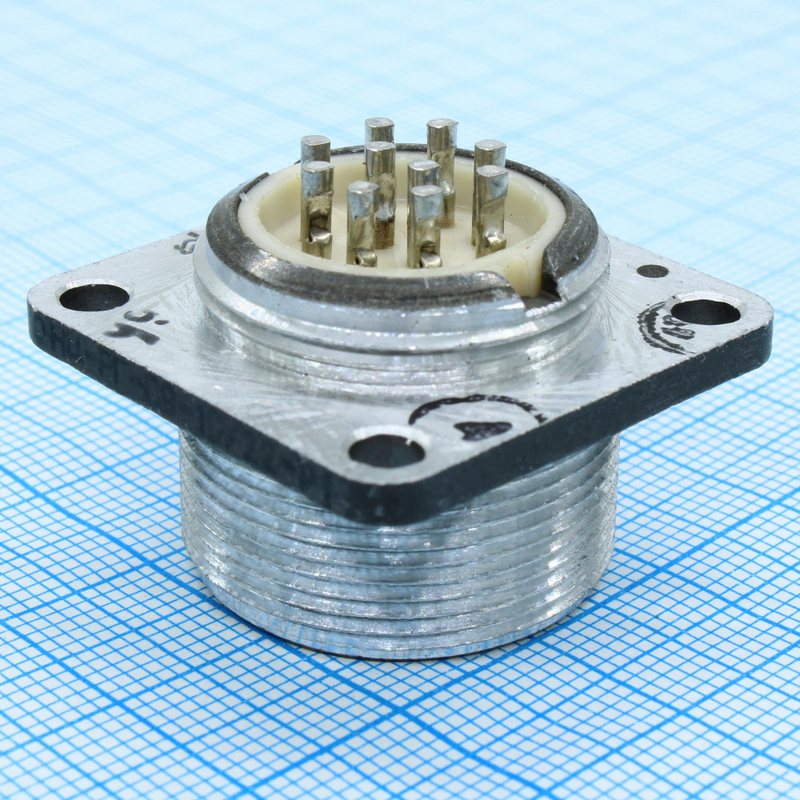

ОНЦ-РГ-09-10/22-Р1 (Б) «5» — это цилиндрический низкочастотный малогабаритный соединитель, предназначенный для коммутации электрических цепей в составе кабельных и приборных соединений. Изделие относится к категории ОНЦ и выпускается в виде розетки (гнезда). Соединители данного семейства состоят из вилки и розетки, при этом каждая из частей может быть выполнена как кабельной, так и приборной.

Маркировка «Б» указывает на то, что корпус изделия блочный (приборный) и не имеет левой резьбы. Это определяет способ монтажа и область применения: такие розетки устанавливаются непосредственно на приборных панелях и блоках, где требуется жёсткое крепление без использования левой резьбы.

Индекс «5» в обозначении товара соответствует приёмке по категории «5», что подтверждает соответствие изделия установленным требованиям приёмки для данной категории.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для соединителя ОНЦ-РГ-09-10/22-Р1, которые определяют его электрические и эксплуатационные возможности.

• Тип разъёма: соединитель цилиндрический низкочастотный малогабаритный.
• Количество контактов: 10.
• Условный размер корпуса: 22.
• Вид соединителя: розетка (гнездо).
• Максимальный рабочий ток на каждый контакт: 10 А.
• Максимальное рабочее напряжение: 500 В.
• Сопротивление контактов диаметром 1 мм: 50 мОм.
• Сопротивление контактов диаметром 1,5 мм: 30 мОм.
• Сопротивление изоляции в нормальных климатических условиях: 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 10 000 ч.
• Срок сохраняемости: 6 лет.

Покрытие контактов — никель. Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть — с соединителями 2РМДТ. Это важно учитывать при подборе ответных частей и обеспечении совместимости в составе конкретного устройства.

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на работу в жёстких условиях, включая воздействие вибрации, механических ударов и широкого диапазона температур. Заявленные параметры устойчивости приведены ниже.

• Диапазон частот синусоидальной вибрации: от 1 до 500 Гц при ускорении 100 м/с².
• Ускорение механического удара одиночного действия: 1500 м/с².
• Диапазон рабочей температуры: от минус 60 °С до плюс 70 °С, с учётом перегрева контактов до плюс 100 °С.

Совокупность этих характеристик позволяет применять розетку в составе бортовой, приборной и промышленной аппаратуры, где предъявляются повышенные требования к надёжности соединения и стойкости к внешним воздействиям.

Применение и особенности выбора

ОНЦ-РГ-09-10/22-Р1 (Б) «5» применяется для создания электрических соединений в малогабаритных низкочастотных цепях. Блочное (приборное) исполнение корпуса без левой резьбы делает его удобным для монтажа на панелях, шасси и корпусах приборов, где требуется розеточная часть соединителя.

При подборе необходимо учитывать количество контактов, условный размер корпуса, допустимый ток и напряжение, а также схему расположения контактов, которая может совпадать с соединителями 2РМТ или 2РМДТ. Для корректной работы следует обеспечивать соответствие ответной вилки и условий эксплуатации заявленным параметрам: току до 10 А на контакт, напряжению до 500 В и температурному диапазону от минус 60 °С до плюс 70 °С.

Изделие имеет артикул 7332 и относится к категории ОНЦ. Производитель в предоставленных данных не указан.
