Назначение разъема ОНЦ-РГ-09-10/22-Р

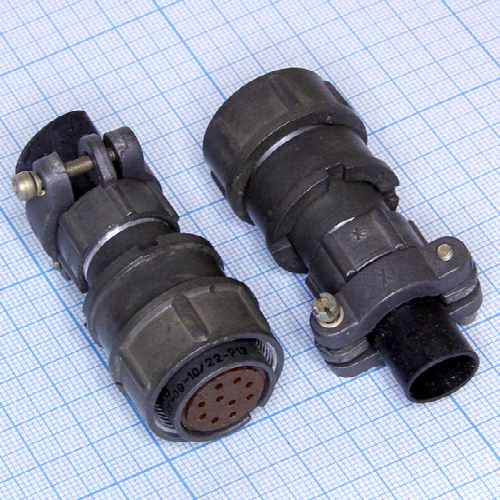

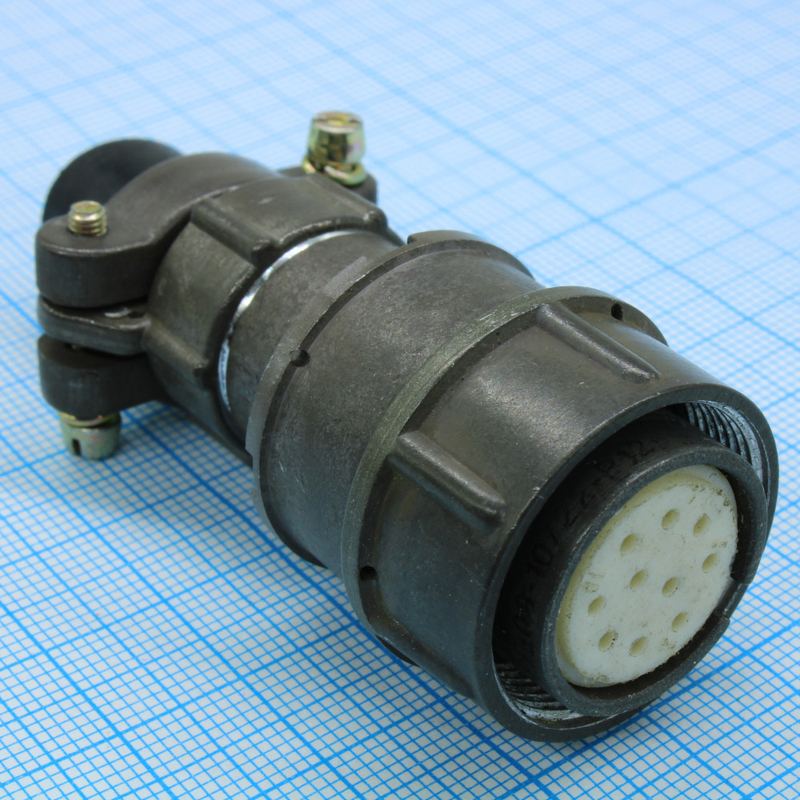

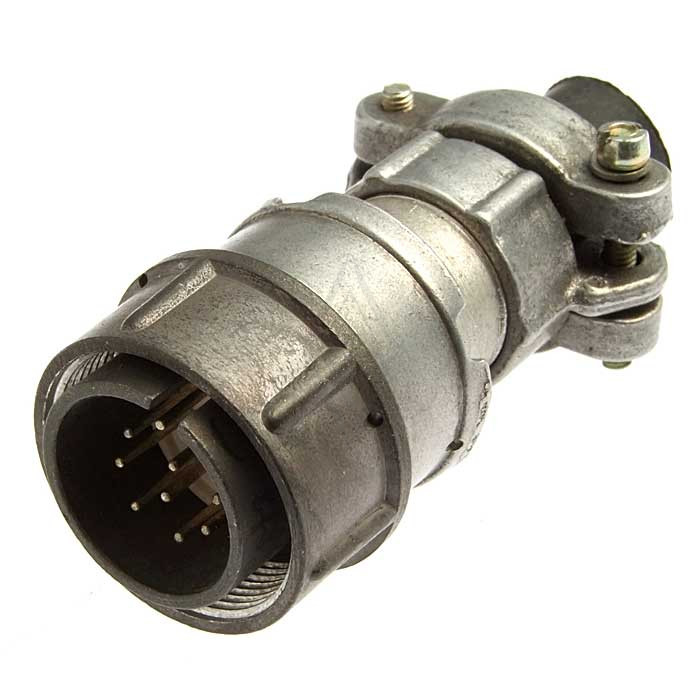

ОНЦ-РГ-09-10/22-Р — это цилиндрический низкочастотный электрический разъем российского производства компании «Завод Элекон». Изделие выпускается по техническим условиям бР0.364.082ТУ и относится к серии ОНЦ-РГ-09. Разъем предназначен для соединения электрических цепей постоянного и переменного тока в различных приборах и промышленном оборудовании.

По конструктивному исполнению это блочная розетка цилиндрического типа с резьбовым способом сочленения и фиксации корпуса. Резьбовое соединение обеспечивает надежную механическую фиксацию ответной части и стабильный электрический контакт в условиях вибрации и других механических воздействий. Такое исполнение делает разъем востребованным в промышленной аппаратуре, где требуется устойчивое соединение цепей при эксплуатации в жестких условиях.

Подтвержденные технические особенности

Ниже перечислены характеристики, заявленные для данной модели разъема.

• Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием; цвет корпуса — серый.
• Материал изолятора — пластмасса, окрашенная в черный цвет.
• Количество контактов — 10 круглых гнездовых контактов диаметром 1 мм.
• Материал контактов — латунь с никелевым покрытием; контакты не извлекаемые.
• Максимальное рабочее напряжение разъема — до 500 В.
• Максимальный рабочий ток на один контакт — 5 А при указанных диаметрах контактов.
• Сопротивление контактов не превышает 50 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 циклов сочленения-расчленения.
• Срок хранения — до 6 лет.
• Минимальная наработка — 10 000 часов.
• Рабочий температурный диапазон — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Климатическое исполнение — УХЛ; разъем рассчитан на работу во влажном тропическом и умеренном климате.

Монтаж и применение

Механический монтаж разъема выполняется на панель или блок с помощью четырех установочных отверстий. Электрический монтаж производится пайкой проводов к контактам. Разъем совместим с кабельными вилками серии 2РМТ, что расширяет возможности его применения в составе готовых кабельных сборок.

Благодаря цилиндрической конструкции, резьбовой фиксации и широкому температурному диапазону разъем ОНЦ-РГ-09-10/22-Р применяется в приборах и промышленном оборудовании, где необходимо соединять электрические цепи постоянного и переменного тока. Климатическое исполнение УХЛ допускает эксплуатацию во влажном тропическом и умеренном климате, а ресурс в 500 циклов сочленения-расчленения и минимальная наработка 10 000 часов определяют область его применения как длительно работающее стационарное и подвижное оборудование.

Ключевые параметры для подбора

1. Тип изделия — блочная розетка цилиндрического типа с резьбовым сочленением.
2. Число контактов — 10 гнездовых контактов диаметром 1 мм.
3. Электрические параметры — до 500 В и до 5 А на контакт.
4. Совместимость — кабельные вилки серии 2РМТ.
5. Условия эксплуатации — от минус 60 до плюс 70 градусов Цельсия, исполнение УХЛ.

Разъем ОНЦ-РГ-09-10/22-Р производства завода «Элекон» сочетает металлический корпус из алюминиевого сплава, не извлекаемые контакты из латуни с никелевым покрытием и паечное присоединение проводов, что делает его подходящим решением для ответственных электрических соединений в промышленной аппаратуре.
