Назначение разъёма ОНЦ-РГ-09-10/22-В

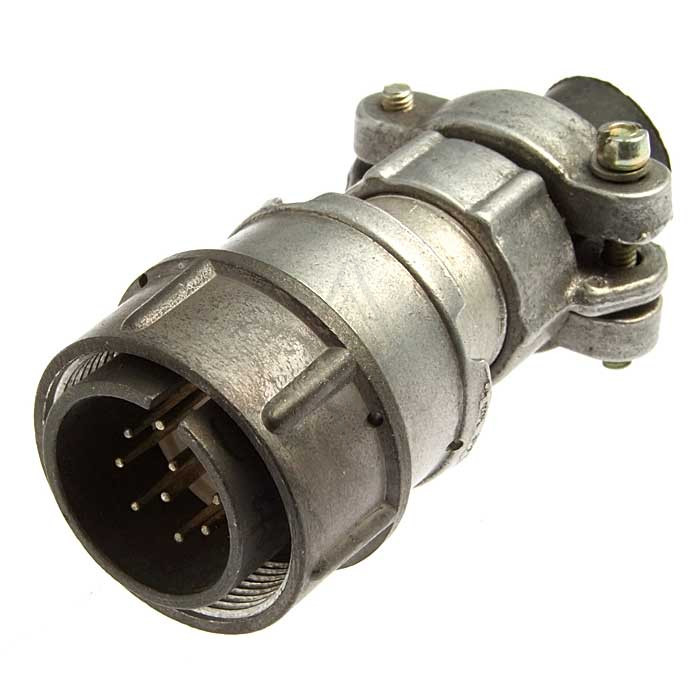

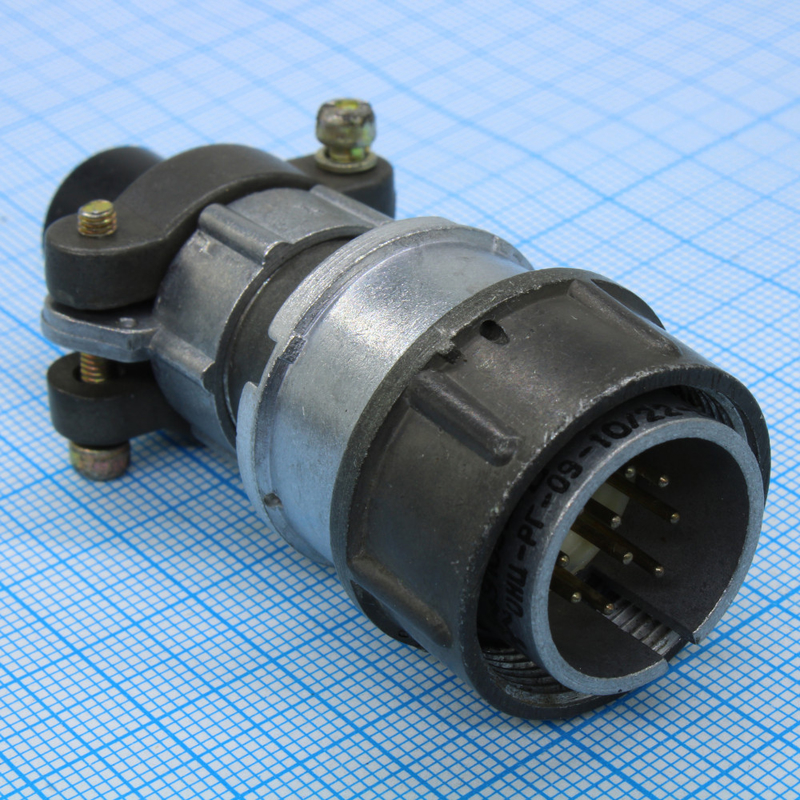

ОНЦ-РГ-09-10/22-В БЛОЧНЫЕ — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Разъём способен выдерживать напряжение до 500 В и работать на частотах до 3 МГц. Изделие применяется для коммутации электрических цепей в составе приборов и устройств, где требуется надёжное и стабильное соединение.

Блочное исполнение означает, что разъём предназначен для установки непосредственно в корпус прибора или блока аппаратуры. Артикул изделия — 7316.

Основные технические характеристики

Разъём относится к серии ОНЦ и имеет следующие подтверждённые параметры:

• Количество контактов — 10.
• Условный размер корпуса — 22.
• Тип соединителя — вилка, что обозначено буквой «В» в наименовании.
• Максимальное рабочее напряжение — до 500 В.
• Максимальная рабочая частота — до 3 МГц.
• Род тока — постоянный и переменный.

Указанные значения являются граничными эксплуатационными параметрами, в пределах которых разъём сохраняет работоспособность.

Конструкция и материалы

Разъёмы серии ОНЦ-РГ-09 состоят из двух частей: вилки и розетки. Соединение частей осуществляется резьбовым способом, что обеспечивает механическую прочность и надёжный электрический контакт. Поляризация корпусов выполнена одношпоночной — это исключает неправильное сочленение и гарантирует верное взаимное расположение контактов.

Контакты покрыты никелем. Никелевое покрытие обеспечивает хорошую электропроводимость и защиту контактной группы от коррозии, что важно при длительной эксплуатации.

Конструктивное исполнение разъёма описывается следующими вариантами:

1. Приборная часть.
2. Неэкранированная с прямым кожухом.
3. Экранированная с прямым кожухом.

Помимо перечисленных, существуют дополнительные исполнения — варианты с угловыми кожухами и пластмассовые исполнения. Блочный вариант предназначен для монтажа в составе аппаратуры.

Применение

Разъём ОНЦ-РГ-09-10/22-В используется в различных электрических устройствах, включая приборы, требующие надёжного соединения в условиях вибраций и механических нагрузок. Резьбовое сочленение и металлические элементы конструкции позволяют применять изделие там, где обычные разъёмные соединения могут ослабнуть.

Области применения охватывают промышленное оборудование и бытовую технику. Разъём подходит для построения электрических систем, в которых важны надёжность контакта и безопасность соединений. Благодаря способности работать с постоянным и переменным током, а также с сигналами частотой до 3 МГц, соединитель может использоваться как в силовых, так и в низкочастотных сигнальных цепях.

Таким образом, ОНЦ-РГ-09-10/22-В БЛОЧНЫЕ представляет собой десятиконтактный цилиндрический низкочастотный разъём с резьбовым соединением, никелированными контактами и блочным исполнением, рассчитанный на напряжение до 500 В и частоту до 3 МГц.
