Назначение соединителя ОНЦ-РГ-09-10/22-Р-7

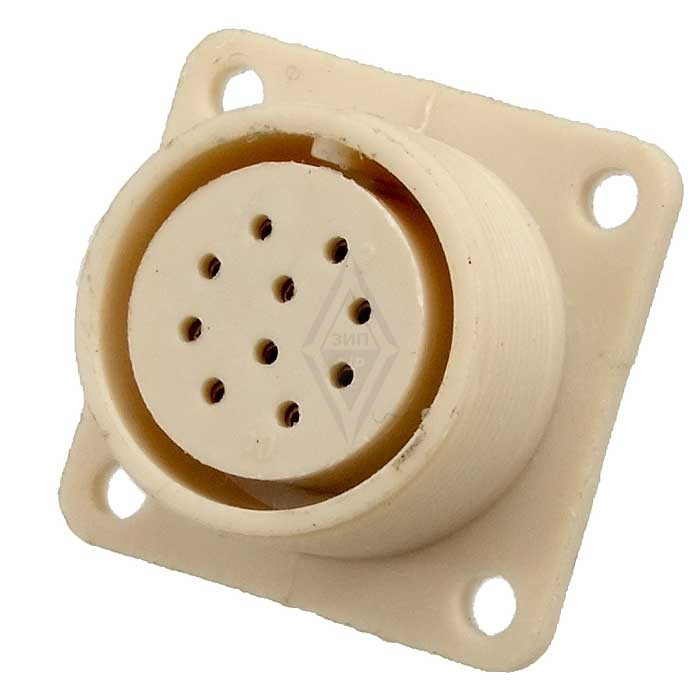

ОНЦ-РГ-09-10/22-Р-7 представляет собой низкочастотный цилиндрический соединитель приборного типа, выполненный в виде розетки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для соединения экранированных или неэкранированных кабелей и обеспечивает надёжную коммутацию в составе электро-, радио- и контрольно-измерительных приборов.

Конструктивное обозначение типа ОНЦ-РГ-09 расшифровывается как низкочастотный цилиндрический соединитель. Число 10 указывает на количество контактов, 22 — на условный размер корпуса, равный 22 мм, буква Р обозначает розетку, а цифра 7 соответствует конструктивному исполнению — блочной розетке с пластиковым корпусом.

Подтверждённые технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение 500 В и ток до 2,5 А на контакт, при этом одиночный контакт допускает нагрузку до 5 А. Ниже приведены основные электрические и эксплуатационные параметры изделия.

• Количество контактов — 10.
• Диаметр контактов — 1 мм.
• Сопротивление контактов — не более 50 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное рабочее напряжение — 500 В.
• Ток на контакт — до 2,5 А, на одиночный контакт — до 5 А.
• Количество сочленений — 500 циклов.
• Минимальная наработка — 10 000 часов.
• Срок хранения — 6 лет.
• Габаритные размеры — 25 на 24 на 24 мм.
• Покрытие контактов — никель.
• Сочленение корпусов — резьбовое.
• Поляризация — одношпоночная.

Условия эксплуатации

Изделие сохраняет работоспособность при температурах от минус 60 до плюс 70 градусов Цельсия. Допускается эксплуатация при пониженном давлении до 5,3 на 10 в минус четвёртой степени Па, что соответствует примерно 400 мм ртутного столба. Соединитель выдерживает воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 100 метров на секунду в квадрате, а также механические удары.

Применение и приёмка

ОНЦ-РГ-09-10/22-Р-7 «5» востребован в приборостроении, где требуется компактное и надёжное соединение цепей постоянного и переменного тока. Благодаря резьбовому сочленению корпусов и одношпоночной поляризации обеспечивается правильная и устойчивая стыковка ответных частей, что особенно важно при работе в условиях вибрации и ударов. Никелевое покрытие контактов способствует стабильности переходного сопротивления на протяжении всего срока службы.

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества.
