Назначение соединителя

ОНЦ-РГ-09-10-22-ЗАЖИМ ПЛ. «5» — малогабаритный цилиндрический низкочастотный разъём серии ОНЦ, предназначенный для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Изделие применяется как в цепях постоянного тока, так и в цепях переменного тока с частотой до 3 МГц и напряжением до 500 В.

Позиция «зажим пл.» обозначает исполнение с пружинным (плавающим) зажимом контактной части, что обеспечивает плотный и стабильный электрический контакт при сочленении ответных частей. Артикул изделия — 7311, категория — ОНЦ.

Конструкция и особенности исполнения

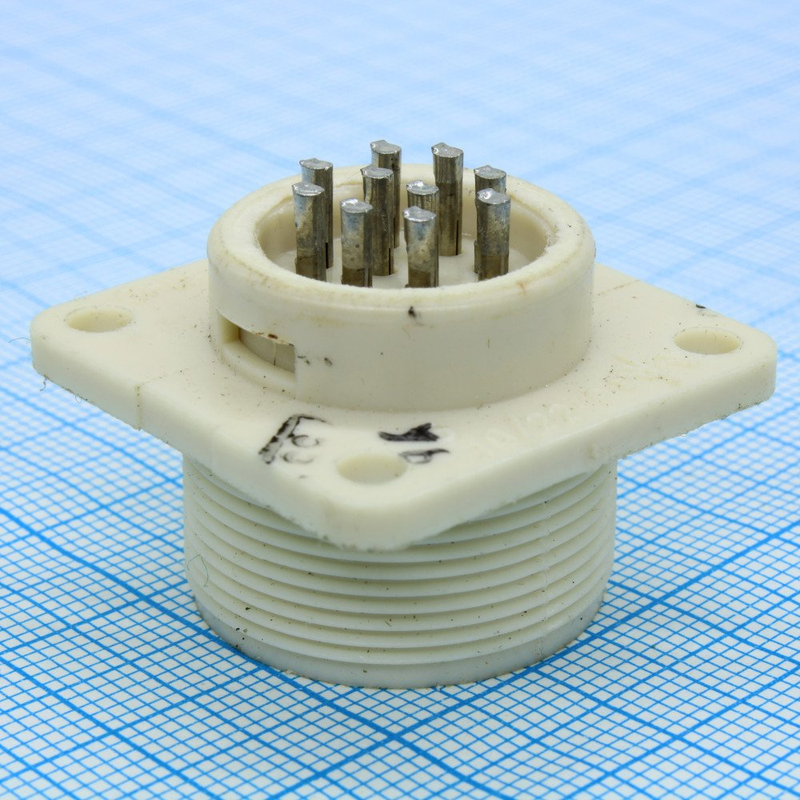

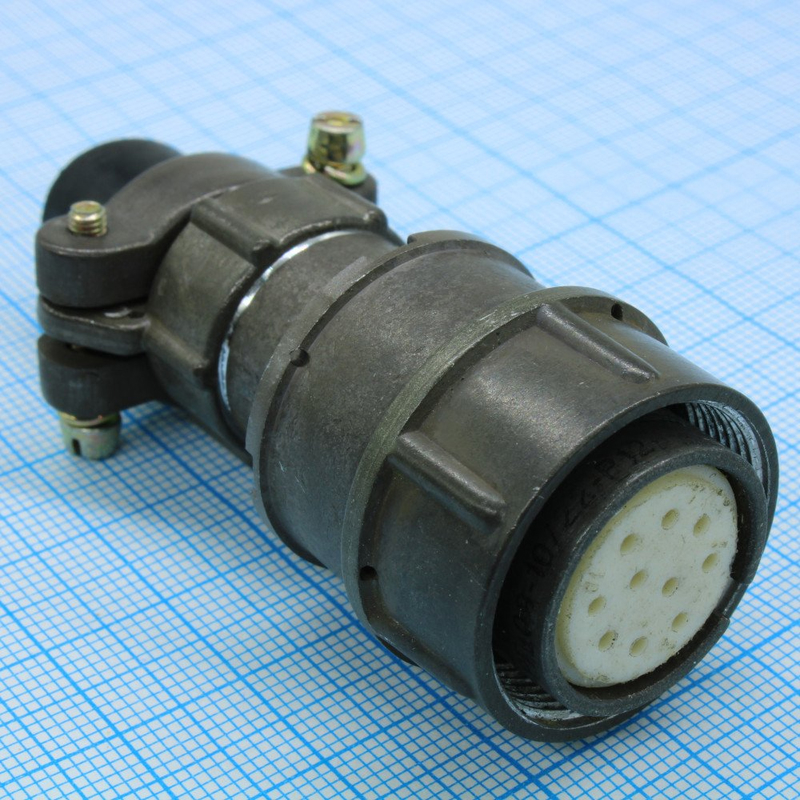

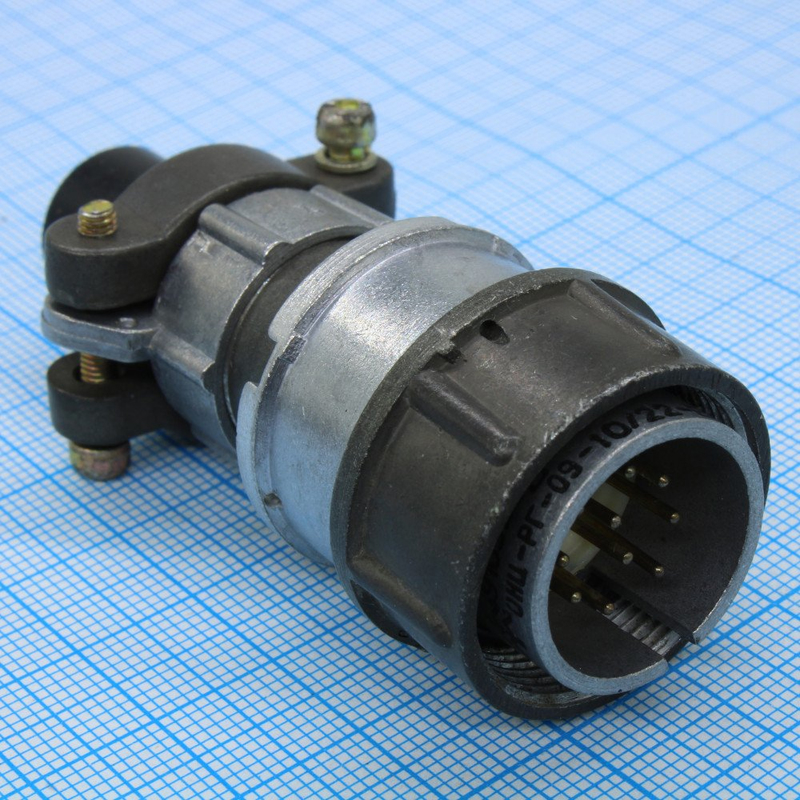

Соединитель состоит из двух частей: вилки и розетки. Каждая из них может быть выполнена как блочная (приборная), так и кабельная. Блочные части изготавливаются без патрубков или с прямыми патрубками, кабельные — с прямыми или угловыми патрубками, что позволяет подбирать вариант под конкретную компоновку аппаратуры.

Сочленение частей резьбовое, с одношпоночной поляризацией корпусов. Такое решение исключает неправильное подключение и удерживает контактную пару от самопроизвольного рассоединения при вибрации. Корпус выполнен из алюминиевого сплава АЛ-11, изолятор — из прессованного материала АГ-4.

Технические характеристики

• Количество контактов в серии: 4, 7, 10, 19, 24, 32, 45, 50.
• Сопротивление контактов: не более 0,05 Ом для контактов диаметром 1,0 мм и не более 0,03 Ом для контактов диаметром 1,5 мм.
• Материал контактов: никель.
• Рабочая температура: от минус 60 до плюс 70 °C.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка: до 5 А.
• Рабочее напряжение: до 500 В.
• Рабочая частота: до 3 МГц.

Приёмка и область применения

Изделие имеет приёмку «5». Это подтверждает, что соединитель прошёл соответствующий контроль качества и допущен к применению в аппаратуре, для которой предусмотрена данная категория приёмки.

Соединители серии ОНЦ широко применяются в электронной аппаратуре общего назначения, где требуется надёжное соединение для передачи электрических сигналов. Они подходят для использования в условиях, требующих компактности и высокой надёжности соединений: в приборах, блоках и узлах, работающих в диапазоне температур от минус 60 до плюс 70 °C.

Порядок подбора и эксплуатации

1. Уточнить требуемое число контактов и тип ответной части: блочная без патрубка, блочная с прямым патрубком, кабельная с прямым или угловым патрубком.
2. Проверить соответствие токовой нагрузки (до 5 А) и напряжения (до 500 В) параметрам проектируемой цепи.
3. Соблюдать поляризацию при сочленении: одношпоночная схема корпусов не допускает ошибочного соединения.
4. Затягивать резьбовое сочленение до упора, обеспечивая надёжный контакт и механическую фиксацию.

При монтаже следует учитывать, что материал контактов — никель, а корпус выполнен из алюминиевого сплава АЛ-11, что определяет допустимые условия эксплуатации и способы защиты от коррозии и механических повреждений.
