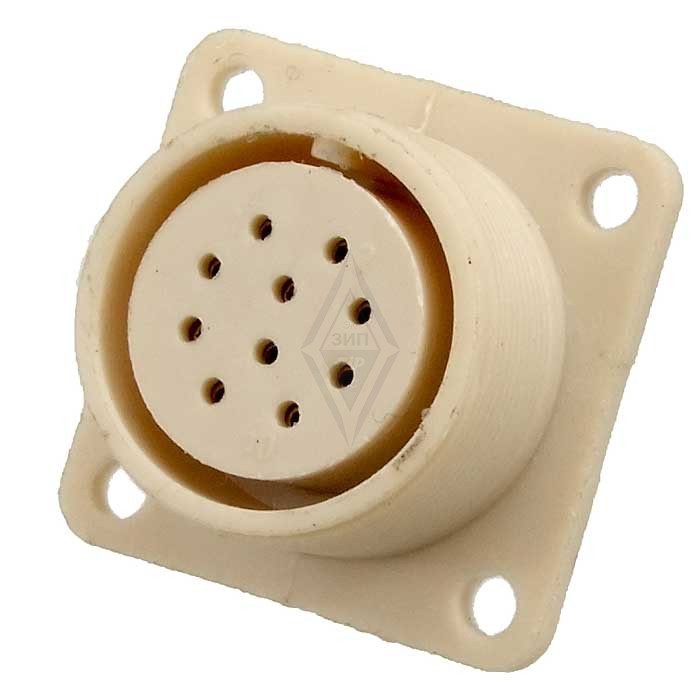

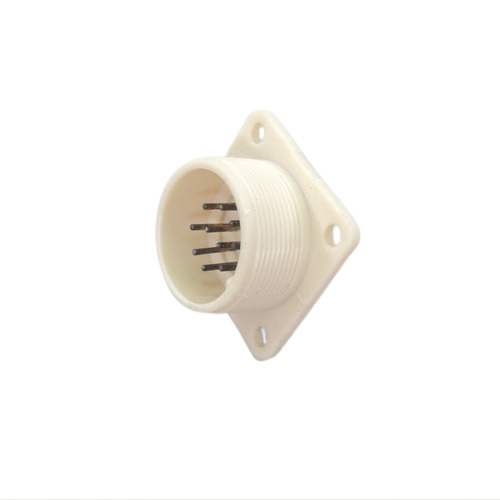

Назначение соединителя ОНЦ-РГ-09-10-22-В7

ОНЦ-РГ-09-10-22-В7 производства предприятия «Элекон» — это отечественный низкочастотный цилиндрический электрический соединитель (разъём), выпускаемый под индексом бР0.364.082 ТУ. Изделие предназначено для подключения электрических цепей постоянного и переменного тока, в том числе с частотой до 3 МГц, в радиоэлектронной аппаратуре и промышленном оборудовании. Соединитель применяется для внутреннего монтажа в климатическом исполнении УХЛ, то есть в условиях умеренного климата, в помещениях или защитных щитах.

Конструктивно разъём относится к группе РГ цилиндрических низкочастотных соединителей с условным размером корпуса 22 и десятью контактами. Исполнение В7 обозначает часть соединителя: буква «В» указывает на вилку, а цифра «7» — на пластмассовое исполнение приборной части.

Подтверждённые особенности и технические характеристики

Соединитель состоит из двух негерметичных частей: приборной, монтируемой на плате или корпусе, и кабельной, подключаемой к проводам или кабелям. Корпуса поляризованы одношпоночным штифтом, что исключает неправильное сочленение, а контакты обычно имеют никелевое покрытие, обеспечивающее стабильное электрическое соединение.

• Количество контактов: 10.
• Рабочий ток на контакт: около 15 А.
• Максимальное рабочее напряжение: до 500 В.
• Диапазон рабочих температур: примерно от минус 60 до плюс 70 градусов Цельсия.
• Вид сочленения: резьбовой, с гарантированным числом циклов соединения и разъединения порядка нескольких сотен.
• Климатическое исполнение: УХЛ.
• Частотный диапазон подключаемых цепей: постоянный и переменный ток с частотой до 3 МГц.

Указанные параметры позволяют использовать разъём в достаточно жёстких условиях эксплуатации, включая пониженные температуры, характерные для умеренного и холодного климата.

Применение и особенности монтажа

Соединитель монтируется объёмным способом, чаще всего с креплением к корпусу DIN- или блочного типа, а присоединение проводов выполняется пайкой или обжимом. Разъём может применяться как с экранированными, так и с неэкранированными кабелями. Тип патрубка и гайки может изменяться в зависимости от конструкции кабельной части, что даёт возможность подбирать исполнение под конкретную схему подключения.

Благодаря десяти силовым контактам, рабочему току около 15 А на контакт и напряжению до 500 В соединитель подходит для коммутации цепей питания и управления в блоках радиоэлектронной аппаратуры, пультах, шкафах и промышленном оборудовании. Отечественное производство и соответствие техническим условиям бР0.364.082 ТУ делают изделие востребованным при ремонте и сборке аппаратуры, где required российская элементная база.

Краткие сведения

Наименование: ОНЦ-РГ-09-10-22-В7 Элекон. Артикул: 7310. Категория: ОНЦ. Производитель: Элекон. Технические условия: бР0.364.082 ТУ. Тип: низкочастотный цилиндрический соединитель, вилка, приборная часть в пластмассовом исполнении. Число контактов: 10. Рабочий ток на контакт: около 15 А. Максимальное рабочее напряжение: до 500 В. Диапазон рабочих температур: примерно от минус 60 до плюс 70 градусов Цельсия. Климатическое исполнение: УХЛ. Сочленение: резьбовое. Монтаж: объёмный, крепление к корпусу, присоединение проводов пайкой или обжимом.
