Назначение соединителя ОНЦ-РГ-09-10-22-Р7

ОНЦ-РГ-09-10-22-Р7 производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и механического сочленения отдельных блоков, узлов и кабельных линий в составе электро- и радиоаппаратуры, а также контрольно-измерительных приборов.

Соединитель относится к категории ОНЦ — цилиндрических низкочастотных соединителей, выпускаемых заводом «Элекон». Данная модификация имеет условный размер корпуса 22 мм и содержит 10 контактов. Схема расположения контактов совместима с сериями 2РМТ и 2РМДТ, что позволяет использовать изделие в составе аппаратуры, где уже применяются эти серии.

Конструктивные особенности и технические характеристики

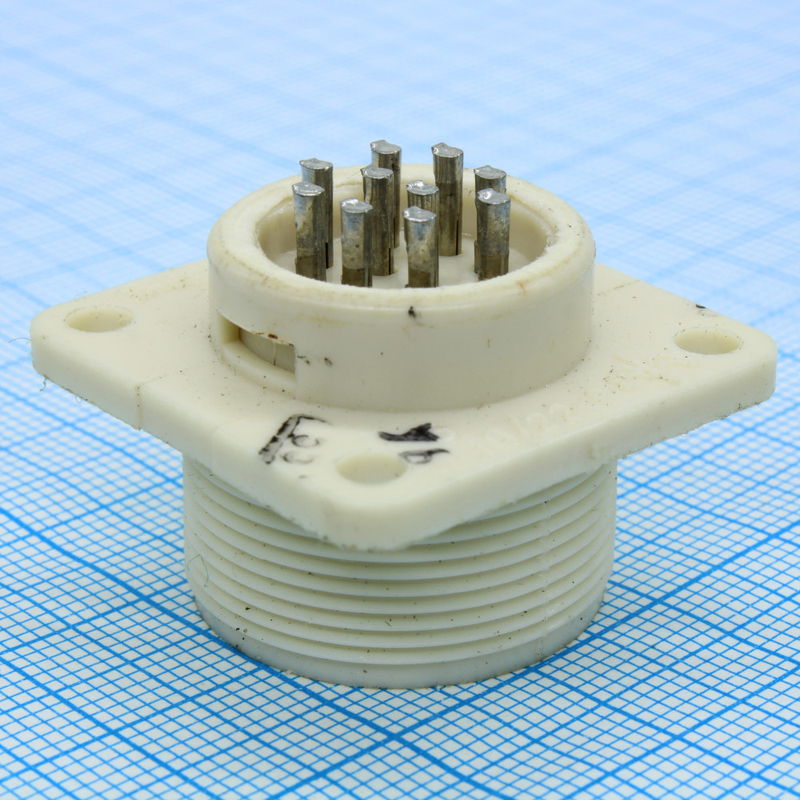

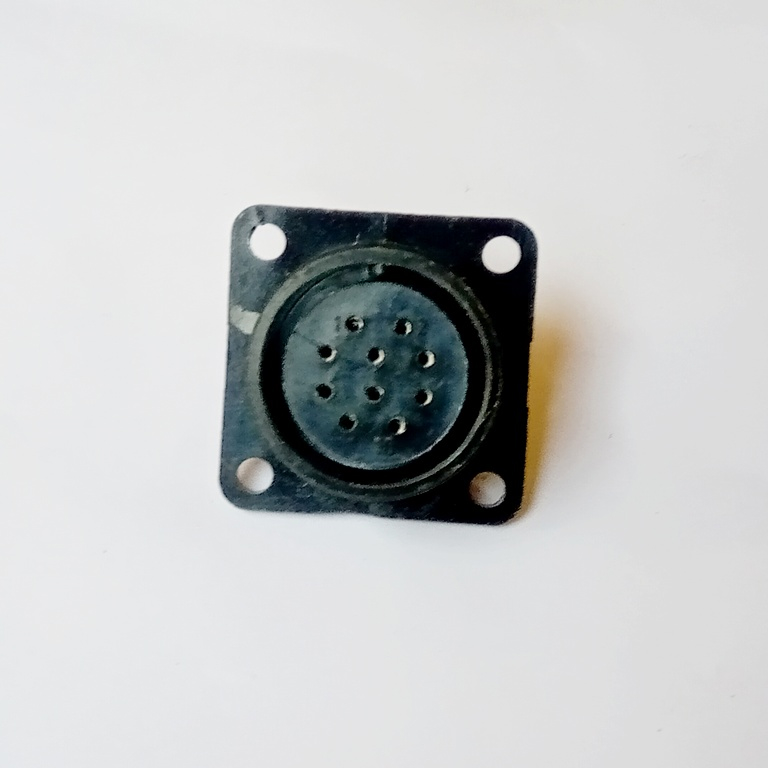

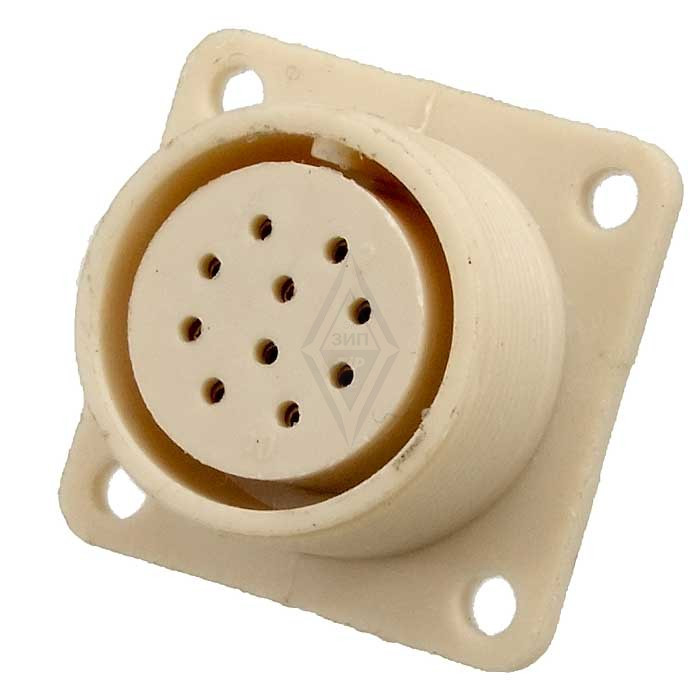

Соединитель состоит из двух негерметичных частей: вилки и розетки. Каждая из частей может быть выполнена в приборном или кабельном исполнении. Сочленение частей резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию при соединении и исключает ошибку при стыковке.

Покрытие контактов — никель. Монтаж выполняется пайкой в объёмном исполнении. Конструкция предусматривает варианты без патрубка, а также с прямыми или угловыми патрубками, что позволяет подключать как экранированные, так и неэкранированные кабели.

• Количество контактов: 10.
• Максимальное рабочее напряжение: 500 В.
• Рабочий ток на контакт: до 15 А.
• Диапазон рабочих температур: от минус 60 °C до плюс 70 °C.
• Количество сочленений: до 500.
• Условный размер корпуса: 22 мм.
• Климатическое исполнение: УХЛ, внутренний монтаж.

Условия эксплуатации и монтажа

Изделие предназначено для внутреннего монтажа в климатическом исполнении УХЛ по ТУ бР0.364.082ТУ. Соединитель сохраняет работоспособность в широком температурном диапазоне от минус 60 °C до плюс 70 °C, что позволяет применять его в аппаратуре, эксплуатируемой в различных климатических зонах.

Монтаж осуществляется пайкой в объёмном исполнении. Применение прямых или угловых патрубков даёт возможность организовать подводку кабеля под требуемым углом и защитить место соединения кабеля с контактами. Резьбовое сочленение обеспечивает надёжную фиксацию частей соединителя и устойчивость к вибрационным нагрузкам, характерным для работы электро- и радиоаппаратуры.

Область применения

ОНЦ-РГ-09-10-22-Р7 применяется в электро- и радиоаппаратуре, контрольно-измерительных приборах и других устройствах, где требуется надёжное электрическое соединение цепей постоянного и переменного тока частотой до 3 МГц. Благодаря десяти контактам, допустимому току до 15 А на контакт и рабочему напряжению до 500 В соединитель подходит для коммутации силовых и сигнальных цепей в составе блоков, стоек и кабельных сборок.

Совместимость схемы расположения контактов с сериями 2РМТ и 2РМДТ расширяет область применения изделия: оно может использоваться при замене или дополнении соединителей указанных серий в уже существующей аппаратуре. Выпускается АО «Завод Элекон» по техническим условиям бР0.364.082ТУ.
