Назначение изделия

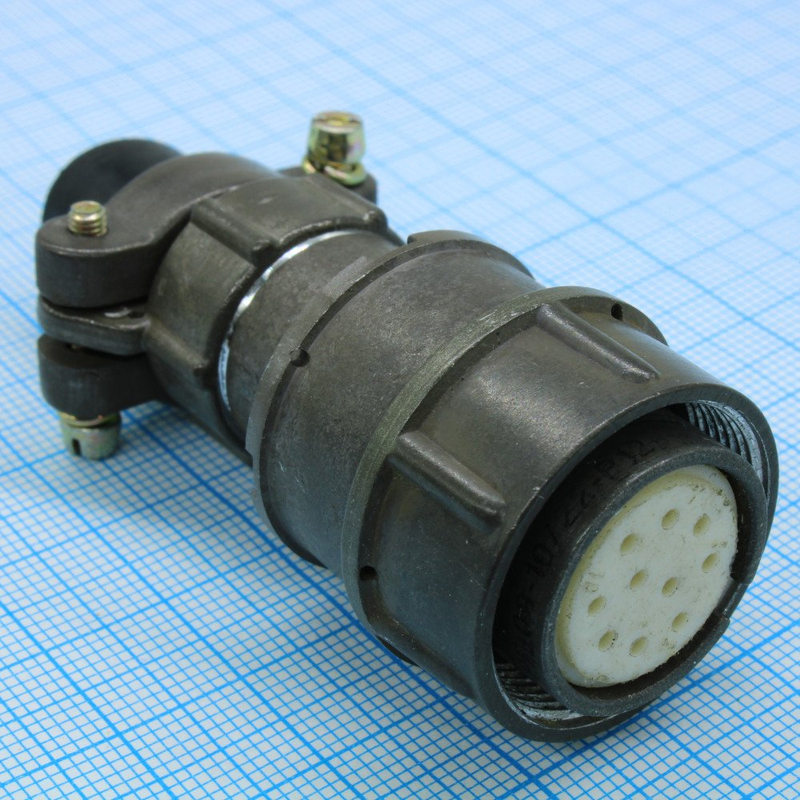

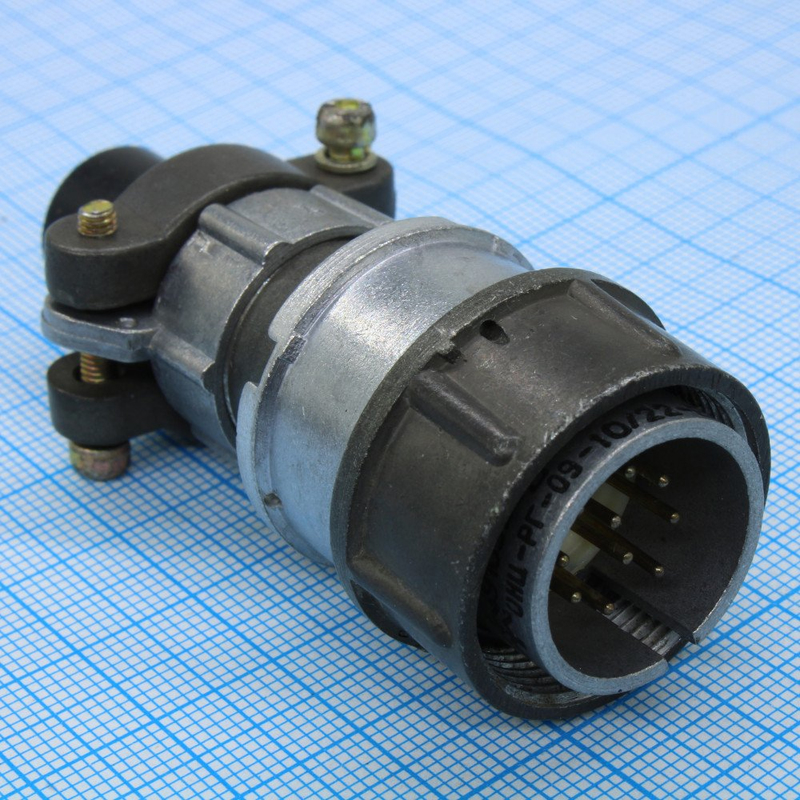

Патрубок ОНЦ-РГ-09-10-22 представляет собой компонент системы соединителей, предназначенных для работы в электрических цепях. Изделие применяется в составе соединителей, эксплуатируемых как в цепях постоянного, так и переменного тока с частотой до 3 МГц и максимальным напряжением до 500 В.

Рабочий ток на контакт варьируется от 2,5 А до 7,5 А в зависимости от конфигурации. Патрубок входит в категорию ОНЦ и поставляется с приёмкой «5».

Конструкция и подтверждённые особенности

Патрубки могут быть прямыми или угловыми, а также могут иметь экранированные или неэкранированные гайки. Сочленение выполняется посредством резьбового соединения, обеспечивающего надёжное крепление. Корпуса имеют одношпоночную поляризацию, предотвращающую неправильное подключение.

Контакты покрыты никелем, что повышает устойчивость к коррозии и улучшает электропроводность. Ниже перечислены основные подтверждённые параметры изделия:

• типы патрубков: прямые или угловые, с экранированными или неэкранированными гайками;
• сочленение: резьбовое соединение;
• поляризация: одношпоночная поляризация корпусов;
• материал покрытия контактов: никель;
• сопротивление контактов: не более 50 мОм для контактов диаметром 1,0 мм и не более 30 мОм для контактов диаметром 1,5 мм;
• температура эксплуатации: от минус 60 °C до плюс 100 °C;
• минимальная наработка: не менее 10 000 часов;
• срок сохраняемости: не менее 6 лет;
• приёмка: «5».

Электрические параметры

Максимальное напряжение составляет до 500 В, частота — до 3 МГц. Рабочий ток на контакт лежит в диапазоне от 2,5 А до 7,5 А и определяется конкретной конфигурацией соединителя. Низкое переходное сопротивление контактов (не более 50 мОм и не более 30 мОм в зависимости от диаметра) обеспечивает стабильность электрического соединения.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 °C до плюс 100 °C. Минимальная наработка составляет не менее 10 000 часов, а срок сохраняемости — не менее 6 лет, что подтверждает пригодность патрубка для длительной эксплуатации.

Применение

Патрубки ОНЦ-РГ-09-10-22 находят применение в различных областях, включая промышленность и энергетические системы, благодаря своей надёжности и универсальности. Резьбовое сочленение и одношпоночная поляризация упрощают монтаж и снижают риск ошибок при подключении. Никелевое покрытие контактов способствует устойчивой работе в условиях повышенной влажности и воздействия коррозионных факторов.

Изделие может использоваться в составе соединителей как для постоянного, так и для переменного тока, что делает его пригодным для широкого круга задач в электрических цепях низкого и среднего напряжения.

Комплектация и маркировка

Поставляется патрубок ОНЦ-РГ-09-10-22 с приёмкой «5». Артикул изделия — 7312. Сведения о производителе в предоставленных данных не указаны.
