Назначение

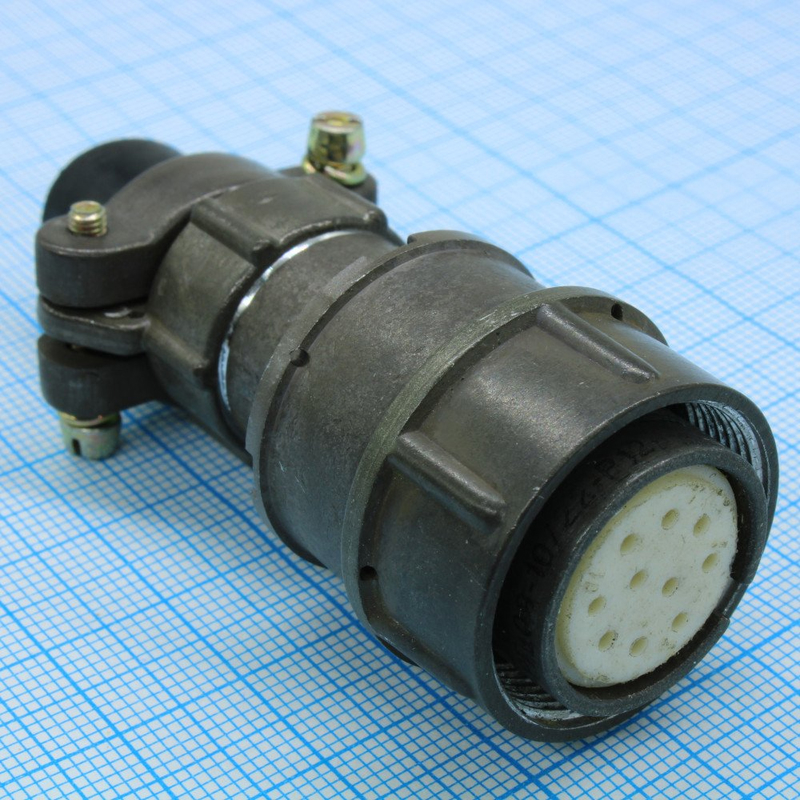

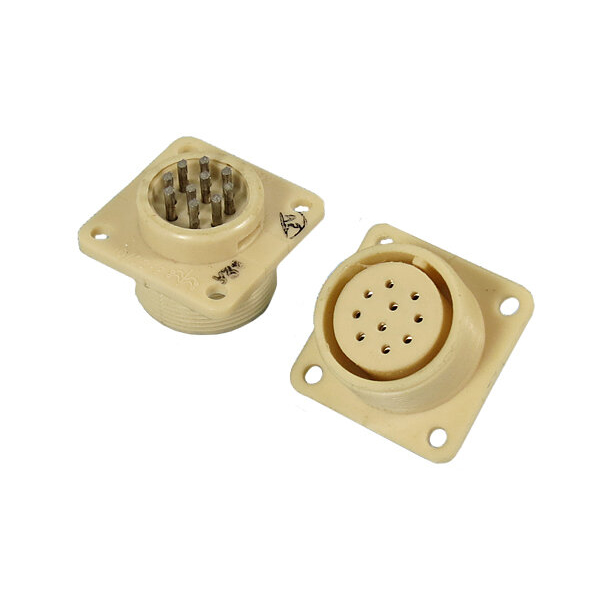

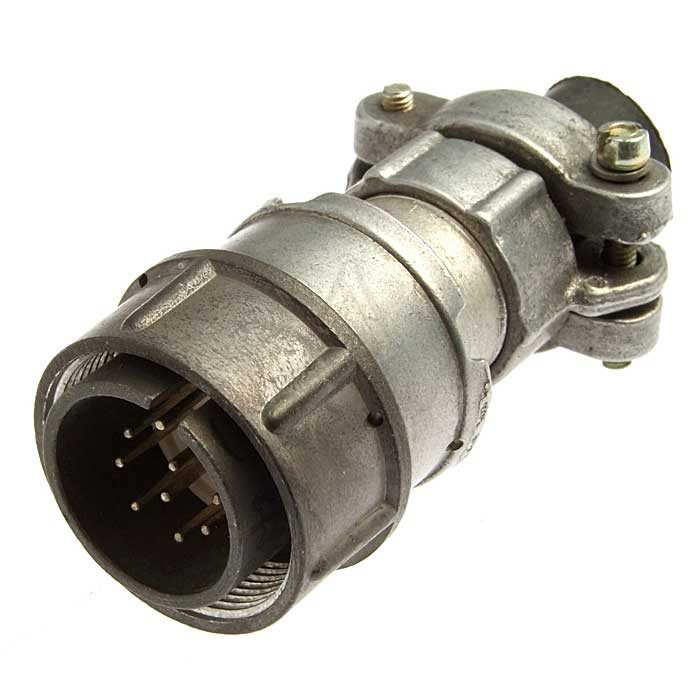

ОНЦ-РГ-09-10-22-Р — это блочная розетка цилиндрического низкочастотного соединителя производства завода «Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Розетка применяется для коммутации электрических цепей в составе приборов, пультов и блоков, где требуется надёжное разъёмное соединение с фиксацией посредством резьбы.

Конструктивное исполнение — приборная розетка типа Б, устанавливаемая на панель. Сочленение с ответной частью резьбовое, что обеспечивает устойчивость контакта при механических воздействиях. Розетка взаимосочетается с кабельными вилками серии 2РМТ.

Подтверждённые особенности

Контактная система и электрические параметры

• Количество контактов — 10, диаметр каждого контакта 1 мм.
• Материал контактов — латунь с никелевым покрытием.
• Рабочий ток на контакт — до 5 А, рабочее напряжение — до 500 В.
• Сопротивление изоляции — 5000 МОм.
• Ресурс — 500 сочленений.

Корпус и изоляция

• Корпус изготовлен из алюминиевого сплава А-22 с оксидированием.
• Изолятор выполнен из чёрной пластмассы.
• Габаритные размеры — 30 на 30 на 55,5 мм.

Конструктивное обозначение

Маркировка ОНЦ-РГ-09-10-22-Р указывает на приборный тип розетки с прямым патрубком и гайкой для неэкранированного кабеля. Поляризация одношпоночная, что исключает неправильное сочленение. Монтаж на панель выполняется пайкой.

Условия эксплуатации и применение

Диапазон рабочих температур составляет от минус 60 до плюс 70 градусов Цельсия. Климатическое исполнение — УХЛ. Изделие выдерживает вибрацию в диапазоне от 1 до 500 Гц с ускорением 10 g, акустические шумы до 170 дБ и механические удары до 150 g.

Благодаря совокупности характеристик розетка применима в радиоэлектронной аппаратуре, приборостроении и промышленном оборудовании, эксплуатируемом в жёстких условиях. Она подходит для цепей питания и сигнальных цепей низкой частоты, где необходимы стойкость к вибрации, ударам и широкому диапазону температур.

Комплектация и совместимость

Розетка поставляется как самостоятельное изделие. Для организации разъёмного соединения используются кабельные вилки серии 2РМТ с ответной частью, соответствующей одношпоночной поляризации и резьбовому сочленению. Установка производится на панель пайкой в соответствии с габаритами корпуса.
