Назначение разъёма ОНЦ-РГ-09-10-22-В

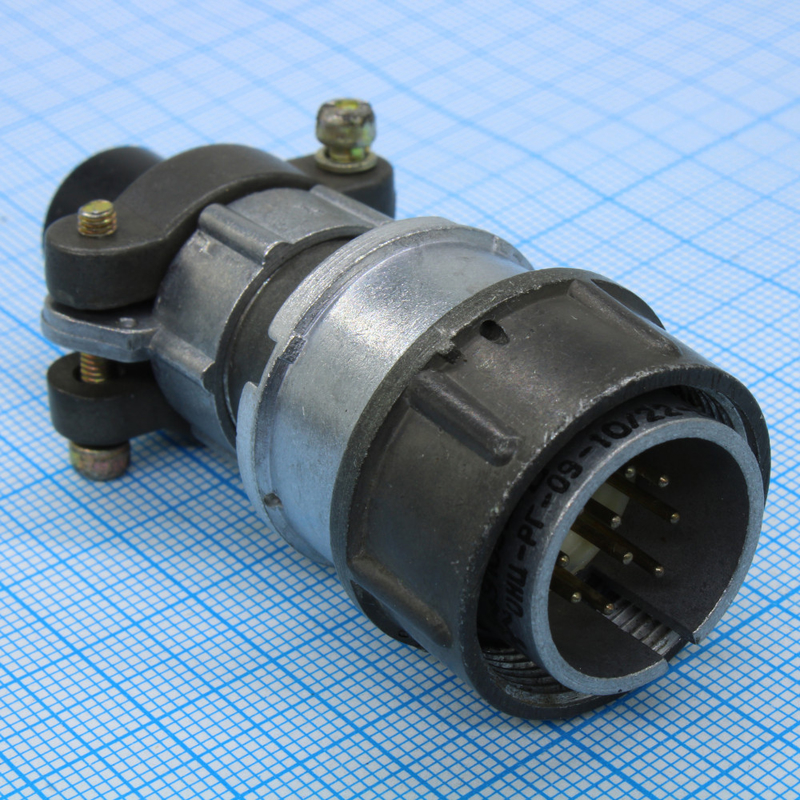

ОНЦ-РГ-09-10-22-В — это цилиндрический низкочастотный малогабаритный разъём производства АО «Завод Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединение контактов фиксируется резьбовым способом, что обеспечивает надёжный электрический контакт и механическую устойчивость сочленения при эксплуатации в условиях вибрации и ударных нагрузок.

Разъём востребован в составе бортовой и наземной аппаратуры, где требуется компактное и стойкое к внешним воздействиям соединение. Благодаря малогабаритному исполнению он применим в приборах с ограниченным монтажным объёмом.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 10.
• Диаметр контактов — 1 мм.
• Материал контактов — латунь с никелевым покрытием.
• Максимальное рабочее напряжение — до 500 В.
• Ток на контакт — до 5 А.
• Сопротивление контактов — не более 50 мОм.

Конструкция и масса

• Корпус изготовлен из алюминиевого сплава с оксидированием.
• Габаритные размеры — 30 на 30 на 55,5 мм.
• Масса — около 40 г.
• Монтаж — на панель пайкой.
• Поляризация — одношпоночная.

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 70 градусов Цельсия.
• Климатическое исполнение — УХЛ.
• Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Вибрация — 1–500 Гц при ускорении 10 g.
• Удары — до 150 g.
• Ресурс — 500 соединений.
• Акустические шумы — до 170 дБ.
• Атмосферное давление — от 133,32 на 10 в минус 12 степени Па до 50,6 на 10 в 4 степени Па.

Применение и совместимость

Разъём ОНЦ-РГ-09-10-22-В применяется для коммутации электрических цепей в составе приборов, работающих при широком диапазоне температур и повышенной влажности. Панельный монтаж пайкой позволяет устанавливать его на шасси и корпуса аппаратуры, а одношпоночная поляризация исключает неправильное сочленение.

Изделие взаимодействует с кабельными вилками серий 2РМТ и их аналогами. Совокупность характеристик — стойкость к вибрации, ударам, акустическим шумам и перепадам давления — делает разъём пригодным для ответственных применений в приборостроении и электротехнике.

Краткое резюме

ОНЦ-РГ-09-10-22-В производства АО «Завод Элекон» представляет собой десятиконтактный цилиндрический разъём с резьбовой фиксацией, рассчитанный на напряжение до 500 В и ток до 5 А на контакт. Латунные контакты с никелевым покрытием, алюминиевый оксидированный корпус и рабочий диапазон температур от минус 60 до плюс 70 градусов Цельсия обеспечивают эксплуатационную надёжность в жёстких условиях. Артикул изделия — 7308.
