ОНЦ-РГ-09-10/22-В1: надежный цилиндрический разъем для электронной аппаратуры

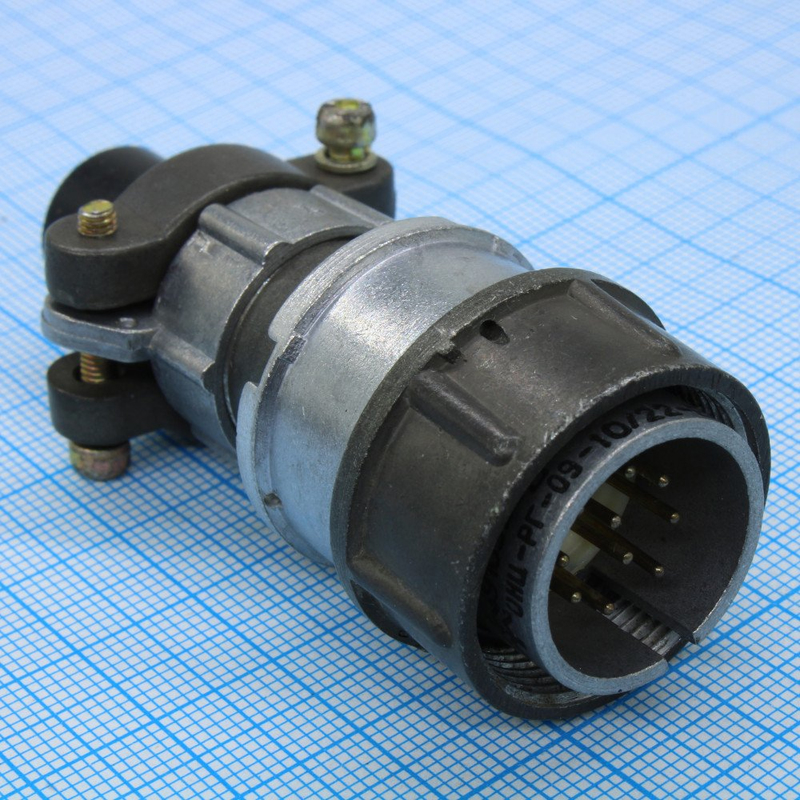

ОНЦ-РГ-09-10/22-В1 — малогабаритный цилиндрический низкочастотный разъем-вилка приборного исполнения, рассчитанный на стационарную установку в составе электрооборудования. Он применяется для многоконтактного соединения и разъединения цепей постоянного и переменного тока в блоках, приборах и системах общего назначения.

Конструкция и назначение

Модель относится к серии ОНЦ-РГ-09 и выполнена в формате блочной вилки: корпус монтируется на панель или корпус аппаратуры, а соединение с ответной частью выполняется посредством резьбовой фиксации. Такое сочленение помогает надежно удерживать разъем в рабочем положении при эксплуатации оборудования.

Маркировка ОНЦ-РГ-09-10/22-В1 указывает на исполнение разъема с 10 штыревыми контактами диаметром 1 мм и условным размером корпуса 22. Одношпоночная поляризация исключает неправильную ориентацию при подключении ответной части.

Технические особенности

Ключевые параметры ОНЦ-РГ-09-10/22-В1:

• 10 круглых штыревых контактов диаметром 1 мм.

• Работа в цепях постоянного и переменного тока частотой до 3 МГц.

• Допустимое рабочее напряжение — до 500 В.

• Монтаж контактов выполняется пайкой.

• Контакты изготовлены из латуни и имеют никелевое покрытие.

• Соединитель является негерметичным и предназначен для внутреннего монтажа.

• Температурный диапазон эксплуатации — от −60 до +70 °C.

• Ресурс — до 500 циклов сочленения и расчленения.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Токовая нагрузка зависит от условий включения и схемы работы контактов. Для контактов диаметром 1 мм в справочных данных указывается предельное значение до 5 А на контакт; при групповой нагрузке параметры следует проверять по действующей технической документации и конкретным условиям эксплуатации.

Где используется разъем

Разъем ОНЦ-РГ-09-10/22-В1 подходит для оснащения приборных панелей, электронных блоков, измерительной техники, систем управления, телекоммуникационных и промышленно-электронных устройств. Конструкция рассчитана на создание разъемного интерфейса между корпусом оборудования и кабельной частью системы.

Например, приборная вилка может быть установлена на корпусе электронного модуля, а подключаемый кабель оснащается совместимой ответной розеткой. При необходимости обслуживания блок можно быстро отключить без демонтажа внутренней проводки.

Преимущества ОНЦ-РГ-09-10/22-В1

• Компактное исполнение при наличии 10 контактов.

• Резьбовая фиксация для устойчивого соединения.

• Одношпоночная поляризация, упрощающая корректное подключение.

• Возможность применения в цепях переменного и постоянного тока.

• Работоспособность при низких и повышенных температурах.

• Пайка обеспечивает прочное электрическое соединение с внутренней проводкой.

При подборе ответной части важно сверять тип соединителя, контактную формулу, исполнение корпуса, способ монтажа и требования документации на конкретное оборудование. Это позволит обеспечить механическую совместимость и сохранить расчетные электрические характеристики соединения.
