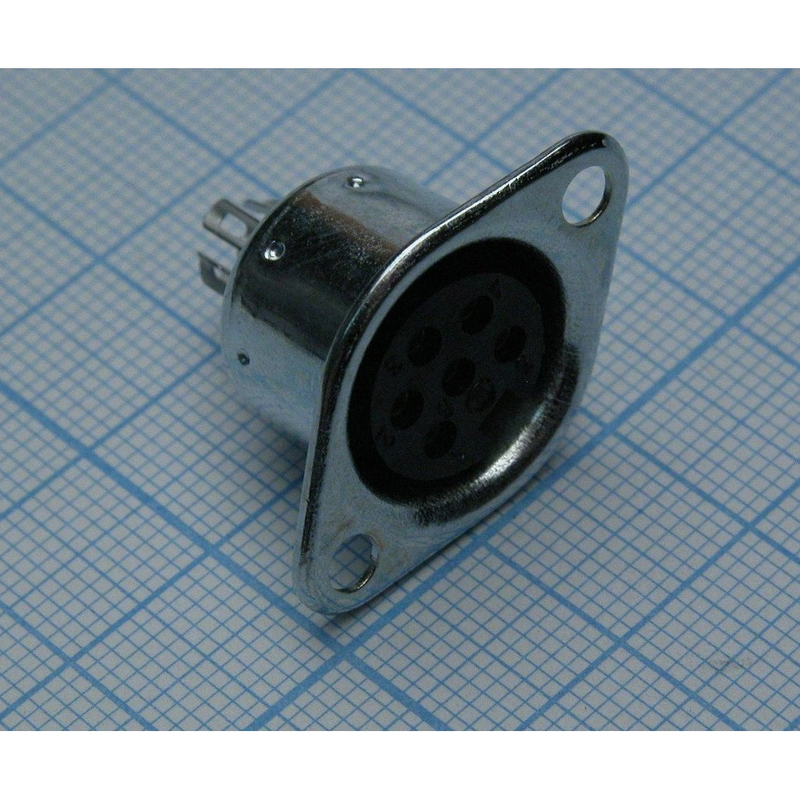

Назначение соединителя ОНЦ-КГ-4-5/16Р

ОНЦ-КГ-4-5/16Р — блоковая розетка из серии соединителей ОНЦ, предназначенная для использования в электрических цепях различных электронных устройств. Изделие обеспечивает надёжное электрическое соединение между проводниками и ответной частью разъёма, а также выполняет функцию коммутационного элемента при построении внутренних и внешних цепей аппаратуры.

Соединитель относится к категории блоковых розеток, то есть устанавливается непосредственно на панель или корпус устройства и serve как стационарная часть разъёмного соединения. Такое конструктивное исполнение удобно для приборов, где требуется частая замена или подключение кабельных сборок без доступа внутрь корпуса.

Подтверждённые технические особенности

Для соединителя ОНЦ-КГ-4-5/16Р заявлены следующие электрические параметры, определяющие его эксплуатационные возможности:

• Максимальный ток на контакт — 2,5 А.
• Сопротивление контактов — 0,006 Ом.
• Рабочее напряжение — 100 В.
• Количество контактов — пять.
• Тип изделия — блоковая розетка.
• Способ крепления на панель — винтовое.
• Способ подключения проводников — пайка.

Низкое переходное сопротивление контактов способствует уменьшению потерь и нагрева в местах соединения, что важно при работе с сигнальными и слаботочными цепями. Пять контактов позволяют организовать многопроводную линию связи в одном корпусе, например для передачи сигнала и питания одновременно.

Конструктивные и монтажные особенности

ОНЦ-КГ-4-5/16Р выполнена в виде блоковой розетки, рассчитанной на панельное крепление при помощи винтов. Такой способ фиксации обеспечивает механическую устойчивость разъёма и препятствует его смещению при подключении и отключении ответной части.

Подключение проводников к контактам розетки производится методом пайки. Пайка обеспечивает стабильный и долговечный электрический контакт, устойчивый к вибрациям и окислению при условии качественного выполнения монтажа. При пайке важно соблюдать температурный режим, чтобы не повредить изоляционные элементы и корпус соединителя.

Изделие не требует специального инструмента для установки на панель, кроме стандартного крепежа, что упрощает его применение в серийном и ремонтном производстве.

Области применения

Соединители данного типа широко используются в различных приложениях, включая аудиоаппаратуру и другие электронные устройства. Пятиконтактная схема и умеренные электрические параметры делают ОНЦ-КГ-4-5/16Р пригодным для построения цепей передачи сигнала, питания маломощных узлов и организации межблочных соединений внутри приборов.

Разъём может применяться в составе кабельных сборок, пультов управления, измерительной и бытовой электроники, где требуется разъёмное соединение с панельным монтажом. Благодаря винтовому креплению и пайке проводников он подходит для условий, в которых важны механическая прочность и надёжность контакта.

Отличия от смежных типов соединителей

Существует другой тип разъёмов — ОНЦ-ВГ-4-5/16Р, который также является блоковой розеткой, но используется в основном для аудиоаппаратуры и имеет схожие методы крепления и монтажа. Соединители типа ОНЦ-КГ и ОНЦ-ВГ могут различаться по своим техническим характеристикам и сферам применения, однако оба служат для обеспечения надёжных электрических соединений в различных устройствах.

При выборе между этими типами следует учитывать конкретные требования к электрическим параметрам и условиям эксплуатации. Для ОНЦ-КГ-4-5/16Р подтверждёнными остаются значения максимального тока на контакт 2,5 А, сопротивления контактов 0,006 Ом и рабочего напряжения 100 В.

Комплектация и условия применения

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют. Изделие поставляется как отдельный соединитель без указания дополнительных аксессуаров.

При монтаже рекомендуется учитывать панельное винтовое крепление и пайку проводников, а также не превышать заявленные электрические параметры. Соблюдение этих условий обеспечивает длительную и стабильную работу соединителя в составе электронных устройств.
