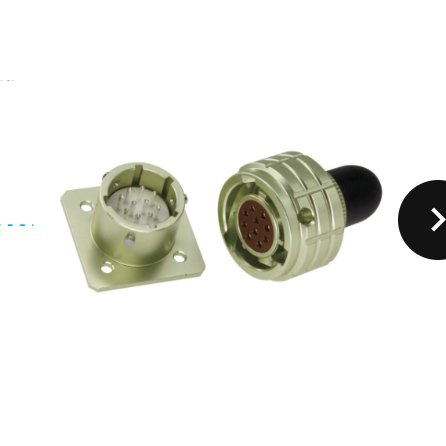

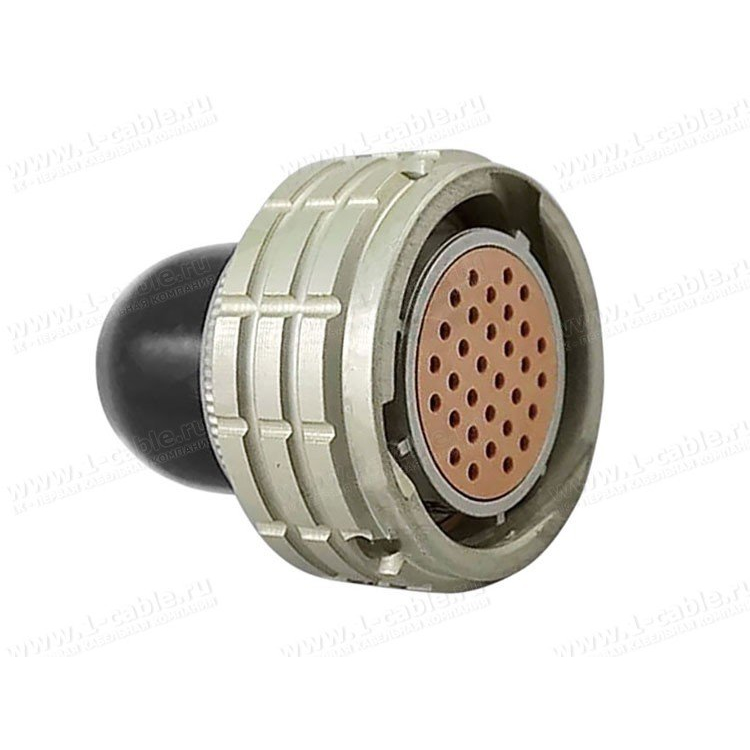

ОНЦ-БС1-7/12 кожух

Цена:

390 ₽

В наличии: 100 шт.

Технические характеристики

ОНЦ-БС1-7/12 кожух

ОНЦ‑БС1‑7/12 (в обозначении «ОНЦ‑БС1‑7/12‑Р12‑1‑В») — это субминиатюрный байонетный электрический разъём типа «розетка кабельная», у которого в конструкции предусмотрен прямой пластиковый кожух для монтажа на кабель.

Назначение и принцип работы

Разъём предназначен для быстроразъёмного соединения в цепях постоянного, переменного (до примерно 3 МГц) и импульсного токов; используется, как правило, в приборах и кабельных линиях, где требуется компактный и надёжный контакт. Сочленение реализовано байонетным замком: вилка без кожуха вставляется и поворотом фиксируется в розетке с прямым кожухом.

Что означает кожух в обозначении

В условном обозначении «ОНЦ‑БС1‑7/12‑Р12‑1‑В» позиция 12 указывает на конструктивное исполнение: кабельная розетка с прямым пластмассовым кожухом. Кожух выполняет несколько функций:

защищает контакты и зону заделки жил кабеля от механических повреждений и случайного прикосновения;
препятствует самопроизвольному разъединению за счёт дополнительной фиксации корпуса;
обеспечивает стандартный внешний диаметр и форму для удобства прокладки кабеля и монтажа в панели или оборудовании.

Типичные технические особенности

Количество контактов — 7; условный диаметр корпуса — 12 мм, что определяет габариты как вилки, так и розетки с кожухом.
Контакты обычно выполняются с покрытием серебром (функция «1» в коде), допустимое рабочее напряжение — до около 250 В, ток на один контакт порядка 1,5 А.
Температурный диапазон эксплуатации обычно от примерно −60 до +85…+150 °C в зависимости от конкретного ТУ, с сохранением работоспособности при повышенной влажности и вибрациях.

Описание

Назначение изделия

ОНЦ-БС1-7/12 кожух — это субминиатюрный байонетный электрический разъём типа «розетка кабельная», конструкция которого предусматривает прямой пластиковый кожух для монтажа на кабель. В условном обозначении изделие фигурирует как ОНЦ-БС1-7/12-Р12-1-В, где позиция 12 прямо указывает на исполнение «кабельная розетка с прямым пластмассовым кожухом».

Разъём предназначен для быстрого соединения и разъединения электрических цепей. Он применяется в цепях постоянного тока, переменного тока с частотой до примерно 3 МГц и импульсного тока. Основная сфера использования — компактные приборы и кабельные линии, где требуется надёжный и миниатюрный контакт при частых коммутациях.

Принцип работы и сочленение

Соединение реализовано по байонетной схеме. Вилка без кожуха вставляется в розетку с прямым кожухом и фиксируется поворотом. Такой замок обеспечивает быстрое сочленение и расчленение без применения специального инструмента, что важно при монтаже и обслуживании оборудования.

Кожух в конструкции выполняет несколько взаимосвязанных функций. Он защищает контакты и зону заделки жил кабеля от механических повреждений и случайного прикосновения. Кожух препятствует самопроизвольному разъединению за счёт дополнительной фиксации корпуса. Кроме того, он задаёт стандартный внешний диаметр и форму, что упрощает прокладку кабеля и монтаж разъёма в панели или в корпусе прибора.

Технические особенности

Ключевые параметры разъёма определяются его обозначением и типовым исполнением серии ОНЦ. К ним относятся:

количество контактов — 7;
условный диаметр корпуса — 12 мм, что задаёт габариты как вилки, так и розетки с кожухом;
покрытие контактов — серебро (функция «1» в коде обозначения);
допустимое рабочее напряжение — до примерно 250 В;
ток на один контакт — порядка 1,5 А;
температурный диапазон эксплуатации — от примерно минус 60 до плюс 85…150 градусов Цельсия в зависимости от конкретных технических условий.

Изделие сохраняет работоспособность при повышенной влажности и вибрационных нагрузках, что характерно для разъёмов данной серии. Указанные значения являются типовыми для исполнения и могут уточняться по техническим условиям на конкретную партию.

Применение и монтаж

Розетка с прямым кожухом устанавливается на кабель и применяется в составе кабельных сборок, соединительных линий и приборных жгутов. Байонетный замок рассчитан на многократное сочленение, поэтому изделие удобно там, где требуется периодическое подключение и отключение аппаратуры.

При монтаже важно учитывать условный диаметр корпуса 12 мм и семь контактных пар, чтобы обеспечить правильную разделку кабеля и надёжную заделку жил. Прямой кожух облегчает фиксацию разъёма в панели и защищает место ввода кабеля от перегибов и случайных воздействий. Изделие поставляется под артикулом 40501 в категории ОНЦ; сведения о производителе, комплектации и гарантии в предоставленных данных не указаны.
