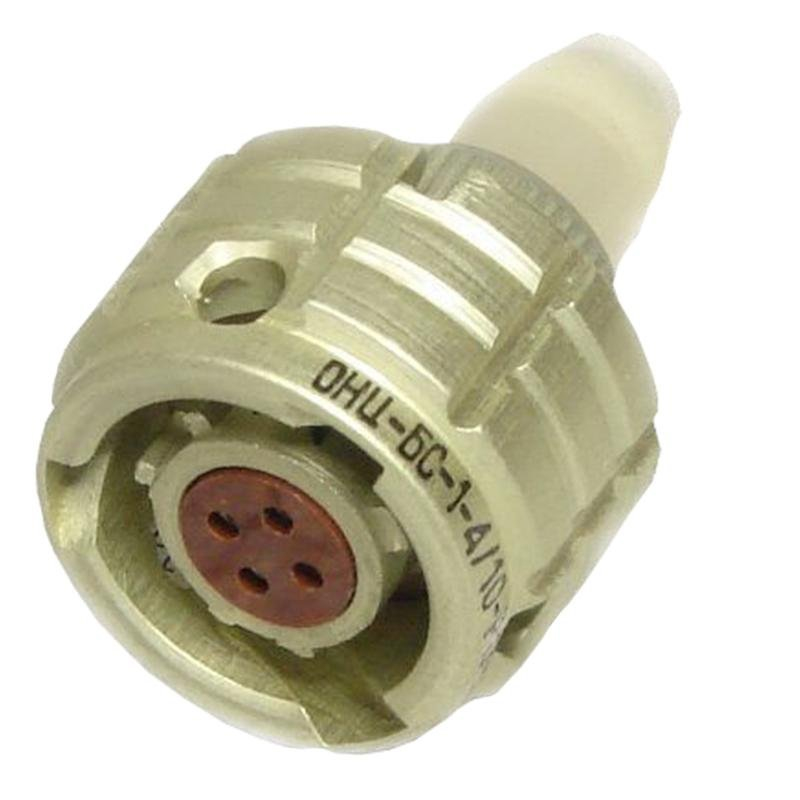

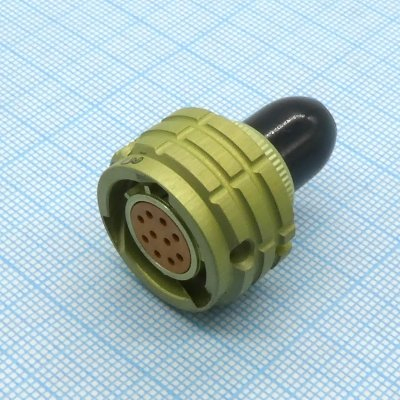

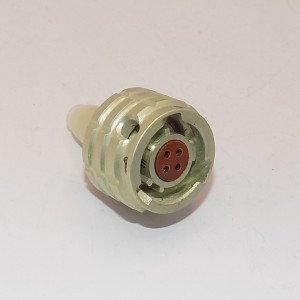

ОНЦ-БС1-4/10-Р12-1В

ОНЦ-БС1-4/10-Р12-1В — это цилиндрический низкочастотный соединитель, предназначенный для коммутации цепей постоянного, переменного (частотой до 3000 кГц) и импульсного токов.

Описание

Он состоит из герметичной приборной вилки без кожуха и негерметичной кабельной розетки с прямым пластмассовым кожухом. Соединитель имеет многошпоночную поляризацию и многопозиционную установку изоляторов (от 3 до 20 позиций) для защиты от случайного соединения, а также байонетное сочленение. Изготавливается для внутреннего монтажа во всеклиматическом исполнении.

Характеристики

• Сопротивление контактов — не более 5 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

• Максимальное рабочее напряжение (амплитудное) — 250 В.

• Ресурс сочленений — 250 циклов, наработка — 15000 часов.

• Срок хранения — 15 лет.

Расшифровка обозначения

• ОНЦ-БС — тип соединителя.

• 1 — покрытие контактов серебром.

• 4 — количество контактов.

• 10 — условный диаметр корпуса.

• Р12 — кабельная розетка с прямым кожухом (приборная вилка без кожуха).

• 1 — поляризация корпуса.

• В — всеклиматическое исполнение.
