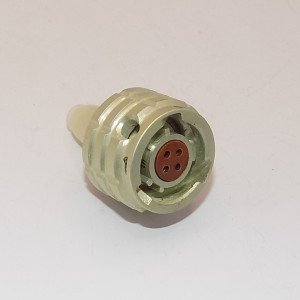

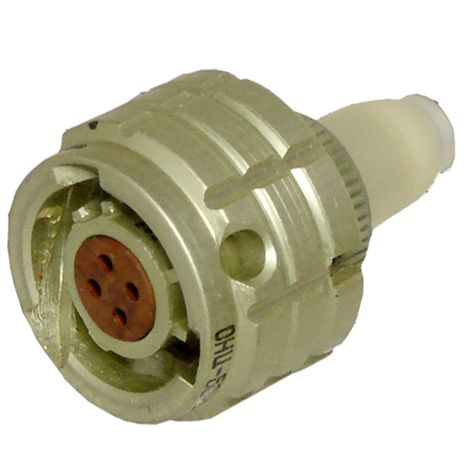

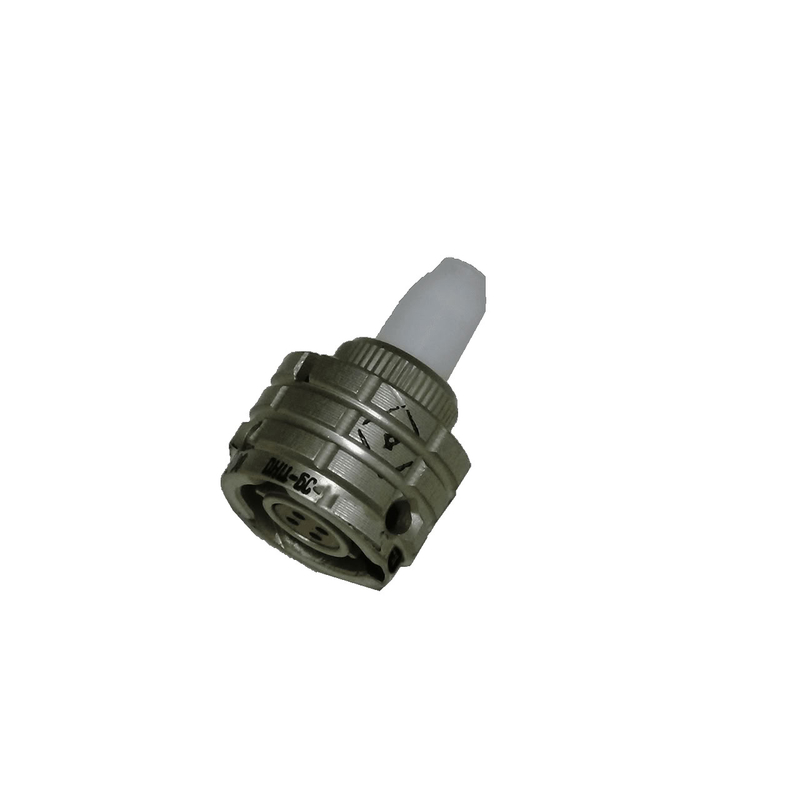

ОНЦ-БС1-4/10-Р12-1В

Цена:

1150 ₽

Технические характеристики

ОНЦ-БС1-4/10-Р12-1В

ОНЦ-БС1-4/10-Р12-1В — это субминиатюрный герметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока, а также в импульсных токах. Он относится к группе низкочастотных соединителей с максимальным напряжением до 1,5 кВ и частотой до 3 МГц.

Структура и обозначение

Обозначение ОНЦ-БС1-4/10-Р12-1В можно расшифровать следующим образом:

О — общее назначение;
Н — низкочастотные;
Ц — цилиндрические;
Б — байонетное соединение;
С — субминиатюрное;
4 — номер разработки;
10 — число контактов;
Р12 — условный размер частей соединителя;
1В — позиция установки изолятора.

Технические характеристики

Число контактов : 10.
Срок службы : соединители могут выдерживать до 250 циклов соединения и расцепления, с минимальным временем наработки около 15,000 часов.
Климатические условия : соединители имеют всеклиматическое исполнение, что позволяет использовать их в различных условиях эксплуатации.
Рабочая температура : от -60 до +85 °C.

Применение

Соединители ОНЦ-БС1 применяются в различных областях, включая приборостроение и электронику, где требуется надежное и герметичное соединение. Они обеспечивают высокую степень защиты от внешних воздействий благодаря своей конструкции и материалам.

Особенности конструкции

Соединители имеют многош Оночную поляризацию корпусов и могут быть выполнены как в варианте вилки, так и в варианте розетки. Это позволяет использовать их в различных конфигурациях и обеспечивает удобство при монтаже. Таким образом, ОНЦ-БС1-4/10-Р12-1В представляет собой надежное решение для создания электрических соединений в условиях, требующих высокой степени защиты и стабильности работы.

Описание

Назначение соединителя ОНЦ-БС1-4/10-Р12-1В

ОНЦ-БС1-4/10-Р12-1В представляет собой субминиатюрный герметичный низкочастотный соединитель цилиндрической конструкции с байонетным соединением. Изделие предназначено для работы в электрических цепях постоянного и переменного тока, а также в цепях с импульсными токами. Соединитель относится к группе низкочастотных соединителей с максимальным рабочим напряжением до 1,5 кВ и частотой до 3 МГц.

Основное назначение — обеспечение надёжного и герметичного электрического соединения в приборостроении и электронике, где к разъёмам предъявляются повышенные требования по защите от внешних воздействий и стабильности работы.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме и расшифровывается следующим образом:

О — общее назначение;
Н — низкочастотный;
Ц — цилиндрический;
Б — байонетное соединение;
С — субминиатюрный;
4 — номер разработки;
10 — число контактов;
Р12 — условный размер частей соединителя;
1В — позиция установки изолятора.

Конструктивно соединители имеют многополюсную поляризацию корпусов. Изделие может быть выполнено как в варианте вилки, так и в варианте розетки, что позволяет применять его в различных конфигурациях и упрощает монтаж.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данной модели соединителя:

Число контактов: 10;
Максимальное напряжение: до 1,5 кВ;
Рабочая частота: до 3 МГц;
Ресурс: до 250 циклов соединения и расцепления;
Минимальное время наработки: около 15 000 часов;
Климатическое исполнение: всеклиматическое;
Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия.

Перечисленные параметры определяют устойчивость изделия к широкому спектру условий эксплуатации и обеспечивают стабильность электрического контакта на протяжении заявленного срока службы.

Область применения

Соединители ОНЦ-БС1 применяются в приборостроении и электронике, где требуется надёжное и герметичное соединение электрических цепей. Благодаря конструкции и применяемым материалам они обеспечивают высокую степень защиты от внешних воздействий.

Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать изделие в различных условиях эксплуатации, включая оборудование, работающее при пониженных и повышенных температурах. Наличие десяти контактов и байонетного крепления делает соединитель удобным для быстрого монтажа и демонтажа при сохранении механической прочности соединения.

Таким образом, ОНЦ-БС1-4/10-Р12-1В является надёжным решением для создания электрических соединений в условиях, требующих высокой степени защиты и стабильности работы. Артикул изделия — 7279, категория — ОНЦ.
