Назначение соединителя ОНЦ-БС1-32/22-Р12-2В

ОНЦ-БС1-32/22-Р12-2В — низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Изделие применяется там, где требуется надёжное электрическое соединение при воздействии внешних факторов: вибрации, перепадов температуры и пониженного атмосферного давления.

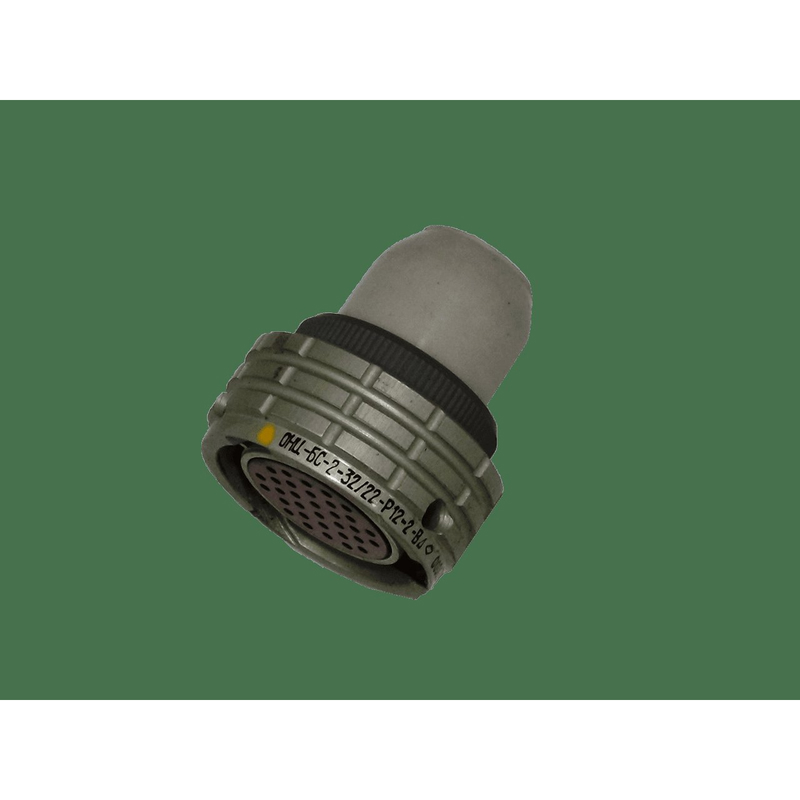

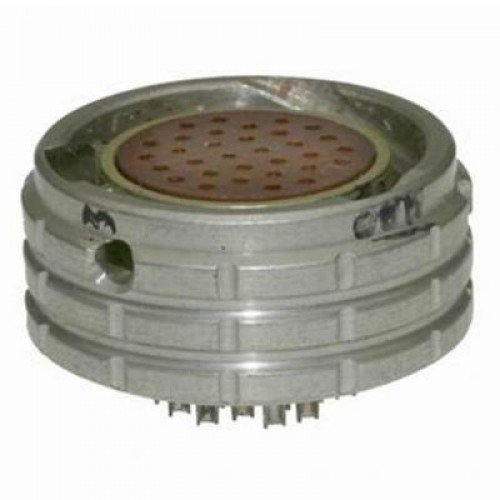

Конструктивно соединитель состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Такое сочетание позволяет монтировать вилку на приборной панели или корпусе оборудования, а розетку — на кабеле, обеспечивая гибкость при построении схемы подключения.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт: до 4 А.
• Суммарная токовая нагрузка на соединитель: от 15 А до 75 А.
• Максимальное рабочее напряжение: 250 В (амплитудное значение).
• Рабочая токовая нагрузка на каждый контакт: от 1,5 А до 3,7 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 250.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.

Конструкция и исполнение

Соединитель имеет байонетное сочленение, обеспечивающее быстрое и надёжное соединение частей. Многошпоночная поляризация корпусов защищает от несанкционированного соединения и исключает ошибку при стыковке.

Вилки изготавливаются герметичными, а розетки — с прямым пластиковым кожухом. Контакты могут иметь серебряное покрытие, что обеспечивает хорошую проводимость и стабильность электрических параметров при эксплуатации.

Условия эксплуатации

• Температура окружающего воздуха: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Пониженное рабочее атмосферное давление: до 13 кПа.
• Допустимая синусоидальная вибрация: диапазон частот от 1 Гц до 5 кГц, ускорение до 200 метров на секунду в квадрате.

Применение

Соединители серии ОНЦ-БС1 используются в промышленных и научных приложениях, где требуется надёжное соединение в условиях воздействия внешних факторов. Благодаря широкому температурному диапазону и стойкости к вибрации изделие подходит для приборов, работающих в сложных условиях эксплуатации.
