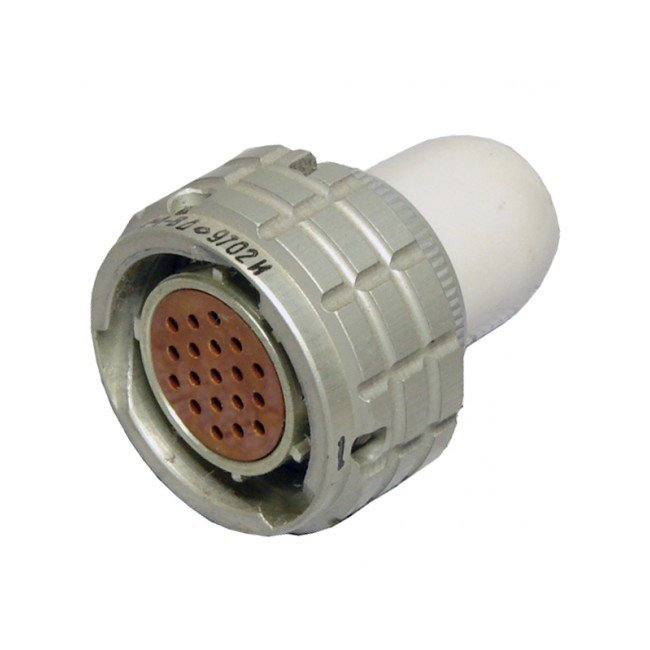

ОНЦ-БС1-19/18-Р12-1-В 2025г «1»

Цена:

4200 ₽

В наличии: 47 шт.

Технические характеристики

ОНЦ-БС1-19/18-Р12-1-В

ОНЦ-БС-1-19/18-Р12-1-В — это цилиндрический низкочастотный соединитель в виде кабельной розетки с кожухом, предназначенный для электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов.

Назначение

Он используется для надежного соединения в промышленных и приборных системах с многопозиционной поляризацией корпусов, предотвращающей неправильное сочленение, и байонетным механизмом фиксации.

Технические характеристики

Соединитель имеет 19 контактов с серебряным покрытием, сопротивление контактов не более 5 мОм и изоляции — не менее 5000 МОм в нормальных условиях. Рабочая токовая нагрузка на контакт — 2,1 А, максимальное напряжение — 250 В (амплитудное).

Условия эксплуатации

Работает при температурах от -60 до +85 °C во всеклиматическом исполнении, выдерживает вибрацию (1–5000 Гц, 200 м/с²), удары (до 10000 м/с² одиночные) и пониженное давление до 1,3·10⁻⁴ Па. Ресурс — 250 сочленений-расчленений, наработка — 15000 часов, срок хранения — 15 лет.

Описание

Назначение соединителя

ОНЦ-БС1-19/18-Р12-1-В «1» представляет собой цилиндрический низкочастотный соединитель, выполненный в виде кабельной розетки с кожухом. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсных токов. Применение охватывает промышленные и приборные системы, где требуется надёжное электрическое соединение с защитой от неправильного сочленения.

Конструктивные особенности

Соединитель оснащён многопозиционной поляризацией корпуса, которая исключает ошибочное соединение ответных частей. Фиксация обеспечивается байонетным механизмом, позволяющим быстро выполнять сочленение и расчленение. Контактная группа включает 19 контактов с серебряным покрытием, что способствует стабильности переходного сопротивления.

Тип исполнения: кабельная розетка с кожухом.
Количество контактов: 19.
Покрытие контактов: серебряное.
Механизм фиксации: байонетный.
Защита от неверного сочленения: многопозиционная поляризация корпуса.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с нормируемыми нагрузками. Сопротивление контактов составляет не более 5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Рабочий ток на контакт достигает 2,1 А, максимальное амплитудное напряжение — 250 В.

Условия эксплуатации и надёжность

Изделие относится к всеклиматическому исполнению и сохраняет работоспособность при температурах от минус 60 до плюс 85 градусов Цельсия. Устойчивость к механическим воздействиям подтверждается работой при вибрации в диапазоне от 1 до 5000 Гц с ускорением 200 метров на секунду в квадрате, а также при одиночных ударах с ускорением до 10000 метров на секунду в квадрате. Сохраняется работоспособность при пониженном давлении до 1,3 на 10 в степени минус 4 Паскаля.

Ресурс соединителя составляет 250 сочленений-расчленений, наработка — 15000 часов, срок хранения — 15 лет.

Применение и приёмочные данные

ОНЦ-БС1-19/18-Р12-1-В «1» востребован в промышленном оборудовании и приборах, где необходима устойчивая связь между блоками и кабельными линиями. Байонетное крепление и поляризация корпуса упрощают монтаж и снижают риск ошибок при сборке.

Товар имеет приёмку «1» и год выпуска 2025. Артикул изделия — 40498. Категория — ОНЦ. Производитель в предоставленных данных не указан.
