Назначение

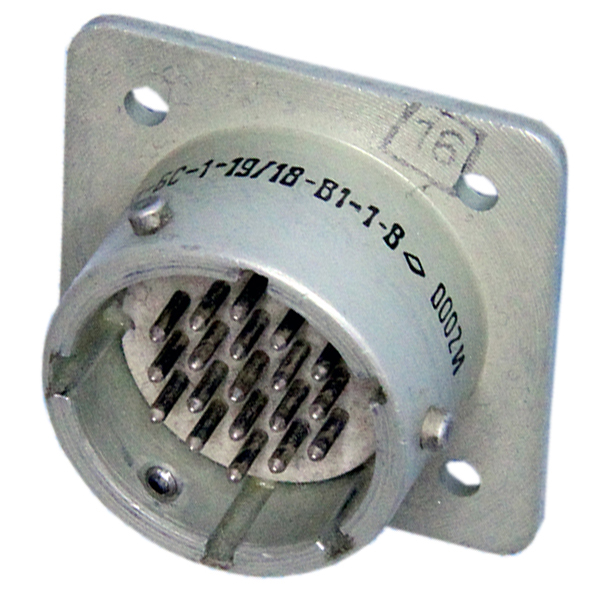

ОНЦ-БС1-19 КОЖУХ (артикул 7275) — это кожух, то есть корпусная деталь негерметичного кабельного разъёма, применяемая в цилиндрических низкочастотных соединителях серии ОНЦ-БС-1-19/18-Р. Кожух устанавливается на разъём и выполняет защитную и механическую функцию: он закрывает контактную часть, удерживает элементы крепления кабеля и обеспечивает целостность сборки при внутреннем объёмном монтаже.

Данный компонент предназначен для работы в цепях переменного тока с частотой не более 3 МГц, а также в цепях постоянного и импульсного тока. Изделие относится к категории ОНЦ и поставляется производителем ООО «Н-КАБЕЛЬ». Обозначение для заказа — ЭКОМ.301111.040.

Подтверждённые особенности и технические характеристики

Кожух ОНЦ-БС1-19 изготавливается из стеклонаполненного полиамида ПА 6, что обеспечивает стойкость к механическим нагрузкам и перепадам температуры. Прижим выполнен из латуни и служит для фиксации кабеля в корпусе. Присоединение кожуха к разъёму осуществляется посредством резьбового соединения с метрической резьбой М18 на 0,75.

Основные размеры и масса:

• Диаметр корпуса: 23 мм.
• Длина корпуса: 27 мм.
• Масса изделия: 4,7 грамма.
• Температурный режим эксплуатации: от минус 70 °C до плюс 160 °C.

Указанные параметры относятся непосредственно к кожуху. Рабочие характеристики всего соединителя ОНЦ-БС-1 определяются его контактной системой и приведены ниже для справки по применению.

Параметры соединителей серии ОНЦ-БС-1

Соединители, в которых применяется данный кожух, выпускаются с различным числом контактов: 4, 7, 10, 19, 32 и 50. Сопротивление контактов составляет не более 5 МОм, максимальный ток на одиночный контакт — от 1,5 до 3,7 А, максимальное рабочее напряжение — 250 В. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм, ёмкость между любыми соседними контактами — не более 5 пикофарад.

Соединители устойчивы к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 200 метров на секунду в квадрате (20 g), к механическому удару одиночного действия с ускорением 10000 метров на секунду в квадрате (1000 g) и к механическому удару многократного действия с ускорением 1471 метр на секунду в квадрате (150 g). Атмосферное пониженное давление — 1,3 на 10 в минус 4 степени Паскаля. Повышенная относительная влажность воздуха при температуре плюс 35 °C достигает 98 процентов. Рабочая температура окружающей среды для соединителя — от минус 60 до плюс 85 °C. Минимальная наработка составляет 15000 часов, количество сочленений-расчленений — 250, срок сохраняемости — 15 лет.

Комплект поставки

В комплект поставки кожуха входят следующие позиции:

1. Пластиковый корпус — 1 штука.
2. Прижим латунный — 2 штуки.
3. Винт крепёжный М3 на 10 — 2 штуки.

Применение и дополнительные сведения

Кожух ОНЦ-БС1-19 применяется при внутреннем объёмном монтаже, то есть при прокладке кабельных соединений внутри приборов, блоков и шкафов, где требуется компактное и надёжное сочленение. Типовые области использования — низкочастотные цепи постоянного, импульсного и переменного тока с частотой до 3 МГц в составе цилиндрических соединителей ОНЦ-БС-1-19/18-Р.

Минимальная партия поставки составляет от 100 штук. Возможна маркировка корпуса текстовой информацией или логотипом предприятия заказчика, что позволяет использовать изделие в составе фирменных сборок и кабельных изделий.
