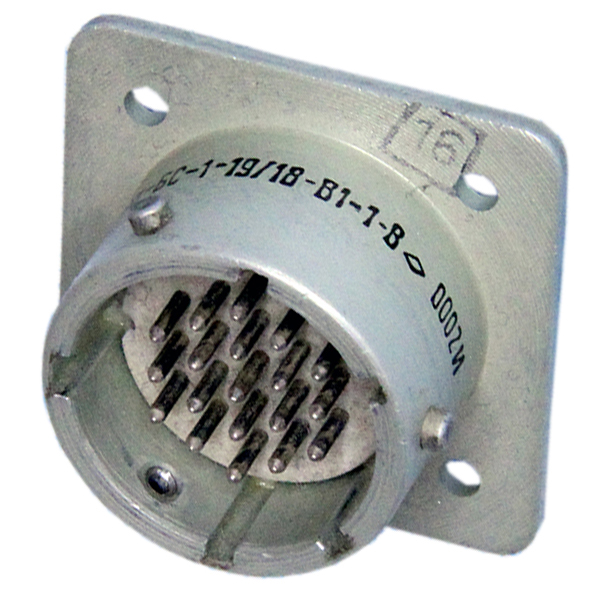

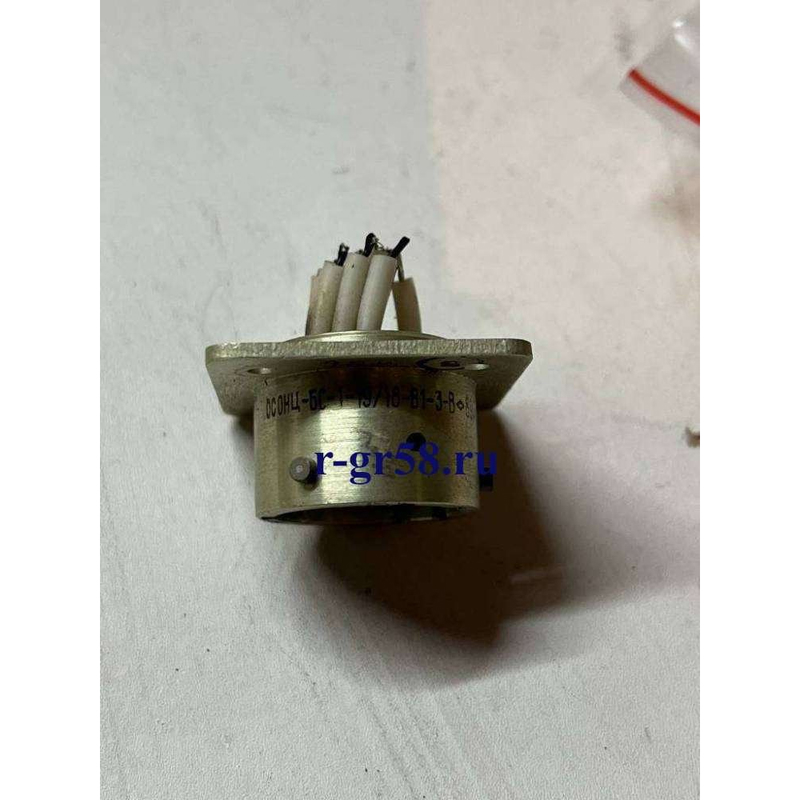

Назначение соединителя ОНЦ-БС1-19-18-В1-3-В

ОНЦ-БС1-19-18-В1-3-В (артикул 7276, категория ОНЦ) представляет собой цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется в электро-, радио- и контрольно-измерительных приборах, где требуется компактное и надёжное электрическое соединение с фиксацией байонетного типа.

Конструктивно соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Такое исполнение позволяет монтировать приборную часть непосредственно в корпус оборудования, обеспечивая герметичность по месту установки, тогда как кабельная часть остаётся негерметичной и служит для подключения ответного кабеля.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели соединителя. Значения относятся именно к исполнению ОНЦ-БС1-19-18-В1-3-В и не должны переноситься на другие типоразмеры серии ОНЦ.

• Количество контактов: 19.
• Условный диаметр корпуса: 18 мм.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: 250 В (амплитудное значение).
• Максимальный ток на одиночный контакт: до 4 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: 250.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.
• Температура окружающей среды: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Сочленение: байонетное.
• Конструктивное исполнение: вилка приборная.

Особенности конструкции и применения

Соединитель имеет многошпоночную поляризацию, которая исключает несанкционированное сочленение с неподходящими ответными частями и предотвращает неправильное подключение. Байонетный механизм фиксации обеспечивает быстрое соединение и разъединение без применения инструмента, что важно при эксплуатации и обслуживании приборов.

Изделие выпускается во всеклиматическом исполнении, то есть рассчитано на работу в различных климатических условиях в пределах указанного температурного диапазона. Это делает его пригодным для применения как в стационарной аппаратуре, так и в оборудовании, эксплуатируемом в сложных условиях.

Благодаря 19 контактам, допустимому току до 4 А на контакт и рабочему напряжению до 250 В, соединитель подходит для передачи питания и сигналов в составе многожильных кабельных сборок. Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление — не более 5 мОм, что снижает потери и нагрев в местах электрического контакта.

Высокое сопротивление изоляции, не менее 5000 МОм, подтверждает пригодность соединителя для цепей, чувствительных к утечкам. Ресурс в 250 циклов сочленения-расчленения и минимальная наработка 15 000 часов определяют область применения как умеренно нагруженных узлов, где не требуется частая коммутация, но важна долговечность и стабильность параметров.

Срок сохраняемости 15 лет позволяет формировать складские запасы и использовать изделие в составе комплектующих длительного хранения. Герметичная приборная вилка и негерметичная кабельная розетка в сочетании с всеклиматическим исполнением делают ОНЦ-БС1-19-18-В1-3-В практичным выбором для приборов, работающих в диапазоне температур от минус 60 до плюс 85 градусов Цельсия.
